HIFI设备镀金电子管管座支架结构

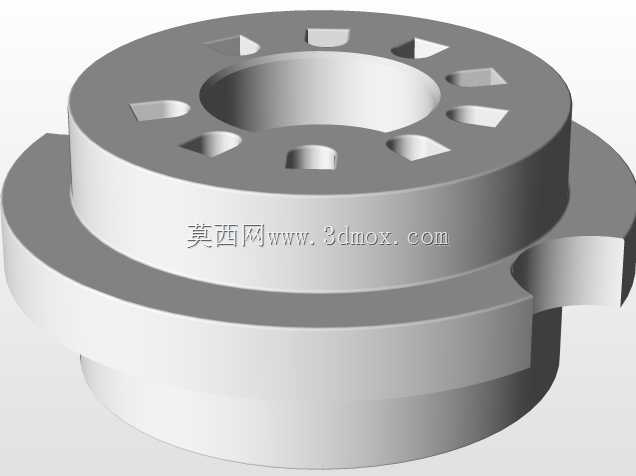

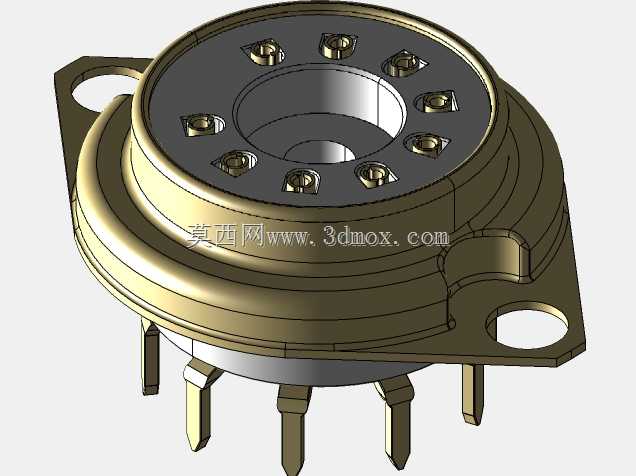

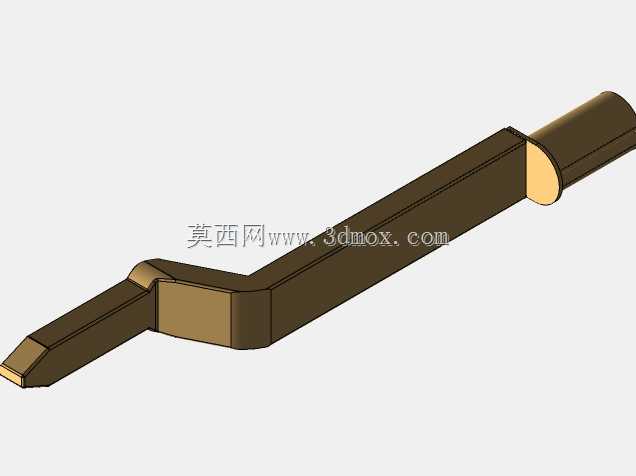

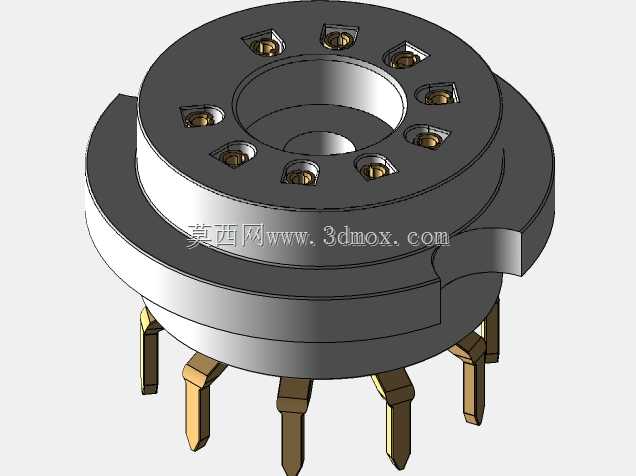

　　在高端音频放大设备的内部装调环节，电子管管座的安装可靠性直接决定信号传输的稳定性，尤其是采用12AX7、12AU7、12AY7、6J8这类小信号放大电子管的前级放大电路，管座与支架的配合精度会影响电子管引脚的接触应力，长期使用下如果支架刚性不足，设备运输或挪动过程中的振动会导致引脚接触电阻波动，引入不必要的底噪，甚至出现引脚脱焊、接触不良的故障。这款管座支架的设计首先围绕电子管的安装定位展开，对应四款常用小九脚电子管的引脚分布，预留了匹配的引脚过孔位置，安装时电子管引脚可直接穿过支架对应孔位与下方PCB板焊接，支架本身承担管座的承载与定位作用，避免管座直接受力于PCB焊盘，分散引脚焊接点的应力。从结构设计思路来看，

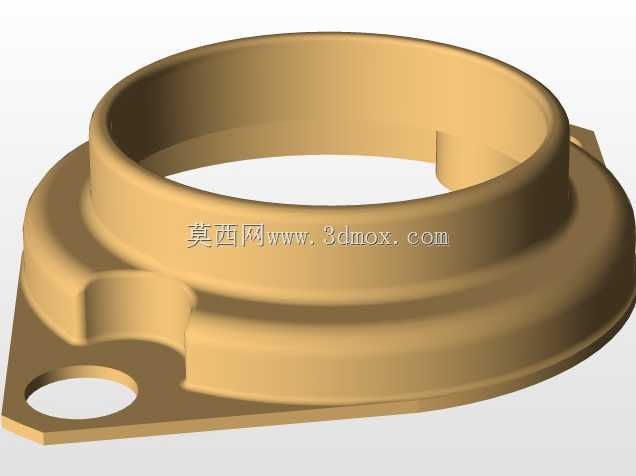

　　支架采用一体化冲压成型的基座结构，接触电子管底座的安装面做了平面度处理，保证管座安装后与PCB板保持平行，不会出现电子管插装后歪斜的情况，镀金的表面处理一方面是降低接触部位的接触电阻，减少信号传输过程中的损耗，另一方面提升支架的抗氧化能力，在音频设备长期使用的过程中，即使设备内部存在温湿度变化，支架表面也不会出现氧化层导致的接触不良问题。安装边界方面，支架的固定孔位对应常规HIFI前级设备的PCB安装孔距，安装时不需要额外对PCB进行二次打孔改造，可直接通过标准紧固件完成固定，支架的整体高度匹配小九脚电子管的插装深度，电子管插装到位后，管底与支架上表面完全贴合，不会出现悬空导致的引脚受力弯折问题。在实际设备装配场景中，

　　这类管座支架多用于高端胆机前级、耳机放大器、唱头放大器等小信号音频处理设备，区别于普通民用设备采用的廉价塑料管座支架，金属镀金支架的刚性更强，能够有效屏蔽电子管工作过程中产生的杂散电磁干扰，减少相邻电子管之间的信号串扰，提升音频信号的纯净度。设计过程中针对支架的壁厚做了反复校核，在保证整体结构刚性的前提下尽可能降低支架的整体重量，避免给PCB板带来额外的负重，同时支架的边缘做了倒角处理，装配过程中不会划伤操作人员的手部，也不会刮伤PCB板表面的阻焊层。支架上对应每一个电子管安装位都做了定位凸台，管座安装时可直接卡入凸台完成预定位，不需要装配时反复调整管座的位置，能够有效提升批量装配的效率，凸台的尺寸公差控制在合理范围内，

　　既保证管座卡入后不会出现松动移位，又不会因为公差过小导致管座无法顺利装入。从使用场景的适配性来看，这款支架不仅适配常规的卧式PCB安装，也可通过配套的固定件完成立式安装，适配不同结构布局的胆机设备内部空间，对于采用搭棚焊接工艺的手工胆机来说，支架也可直接固定在设备内部的金属 chassis 上，作为电子管的安装承载基座，不需要额外设计定制安装结构。在长期可靠性验证层面，支架的金属材质选用了具备良好抗蠕变性能的基材，在电子管工作产生的持续温升环境下，不会因为长期受热出现形变，保证管座的安装位置始终保持精准，镀金层的厚度满足长期耐磨要求，多次插拔电子管也不会出现镀层脱落的问题，接触电阻始终保持在极低的水平。
