车辆应急用压力驱动伸缩喷射装置

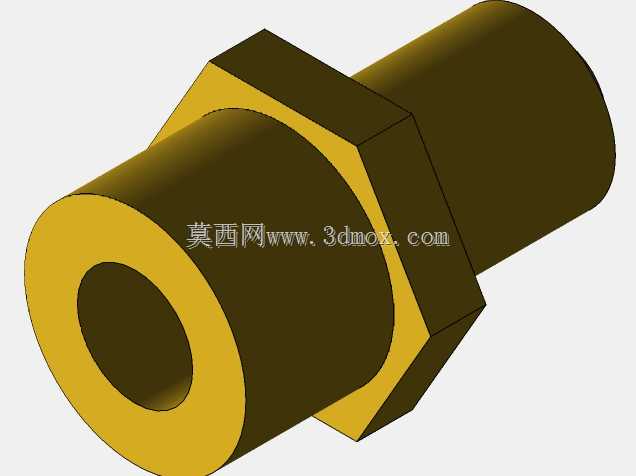

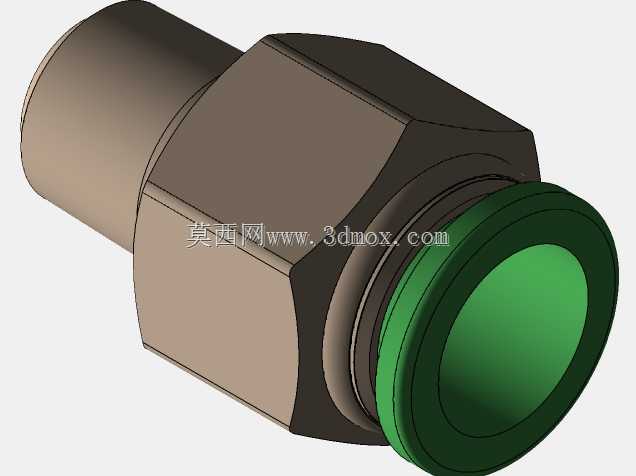

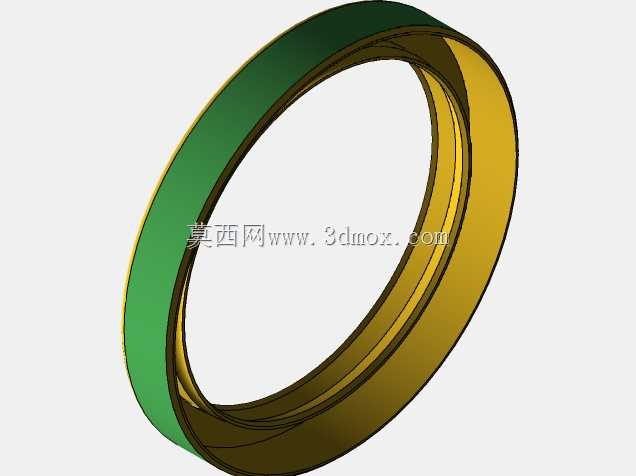

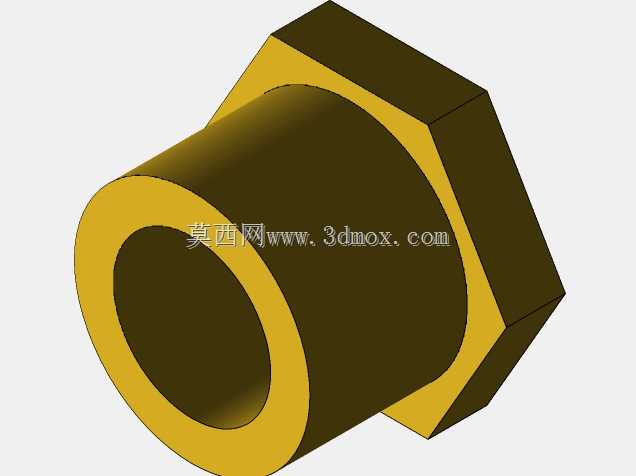

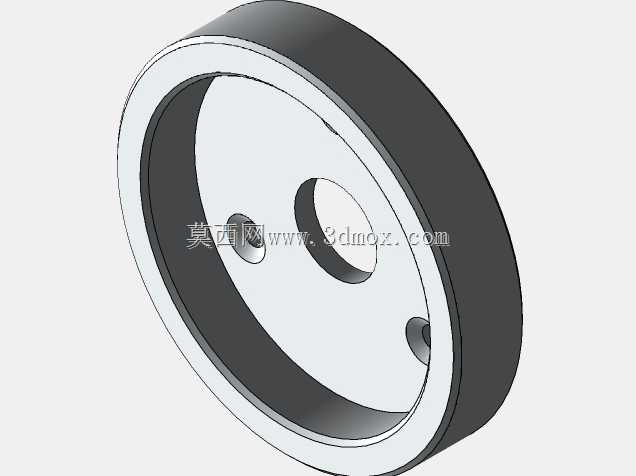

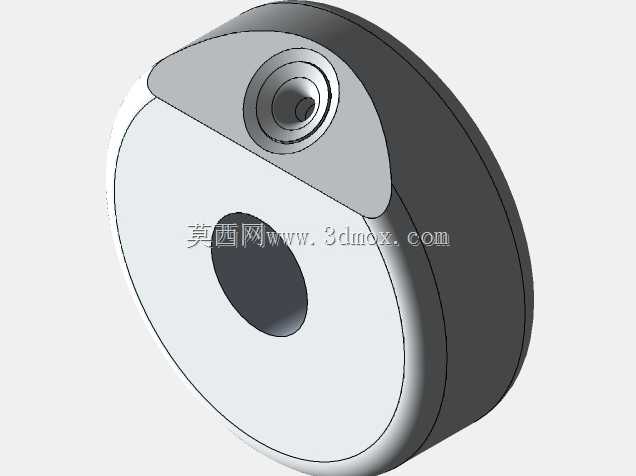

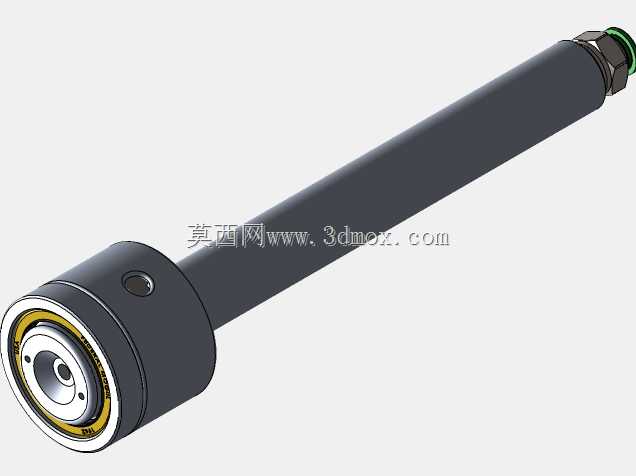

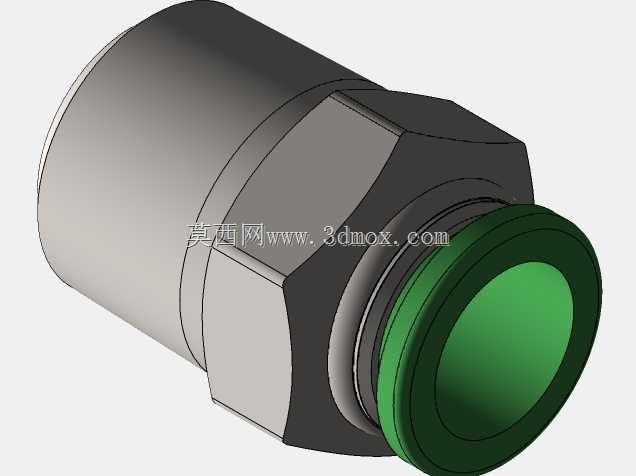

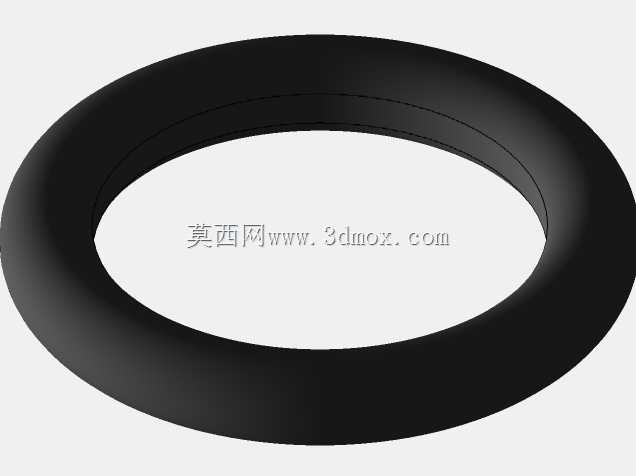

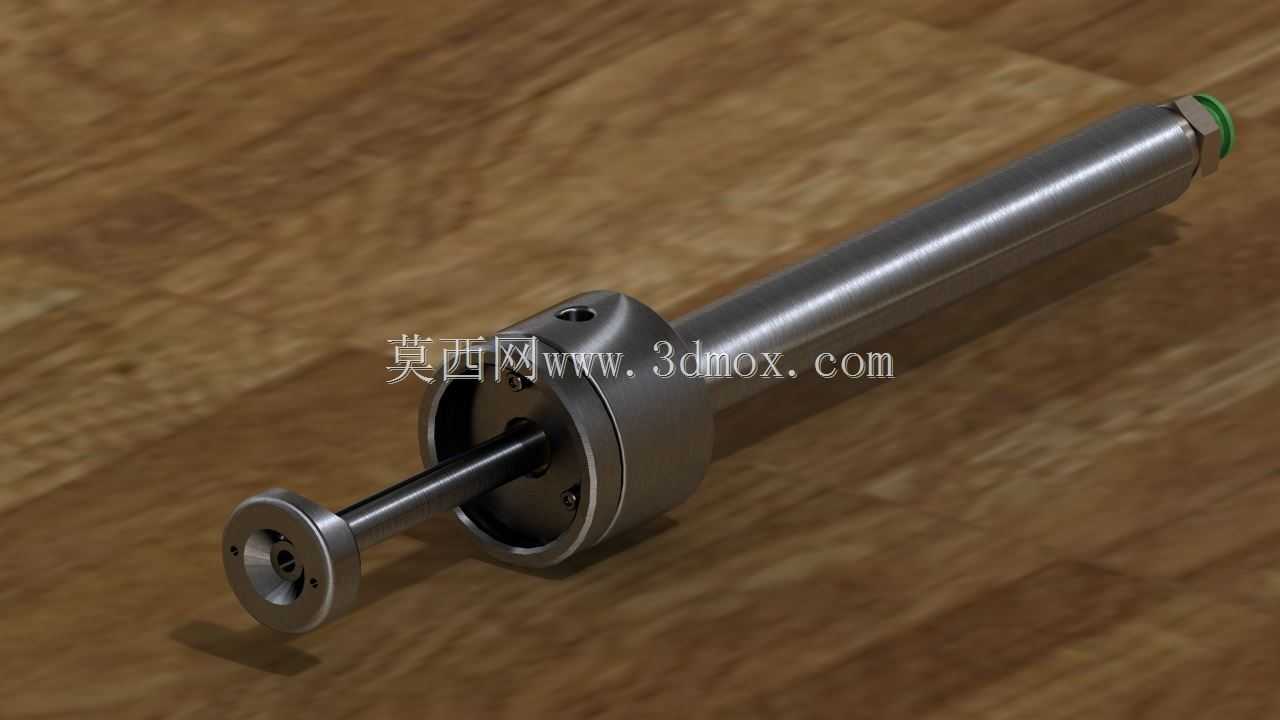

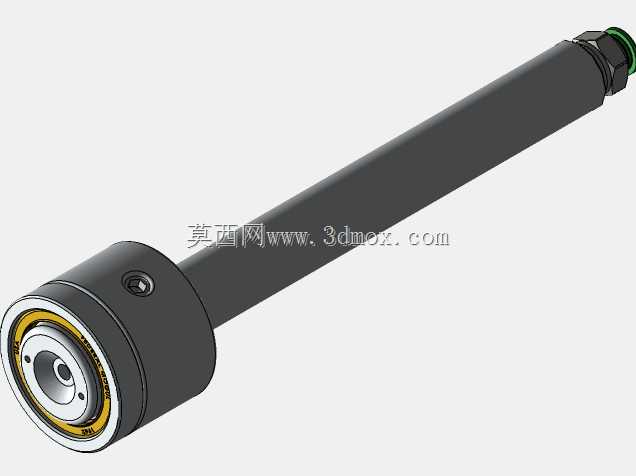

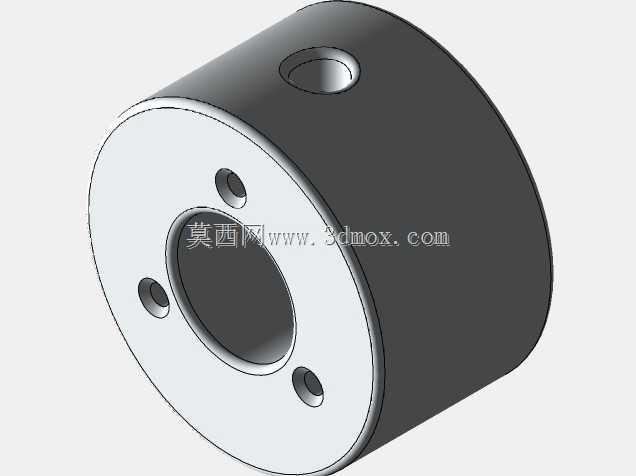

在车辆消防安全配套的应急处置部件领域，这类压力触发式伸缩喷射结构的设计，核心是解决固定喷嘴在非工作状态下易受磕碰损坏、工作状态下喷射覆盖范围不足的矛盾。日常非工作工况下，整个喷射杆完全回缩在安装基座内部，前端的喷射端与安装基座端面基本齐平，不会突出于车辆底盘或舱体安装面，避免车辆行驶过程中被路面飞溅的碎石、凸起障碍物剐蹭损伤，也不会额外增加车辆行驶时的风阻，适配车辆底盘、动力舱这类安装空间紧凑、外部工况复杂的布设场景。当车辆出现燃烧风险触发压力供给回路时，内置的复位弹性元件被压力介质推动，整个喷射杆沿基座内的导向孔道平稳伸出，达到预设行程后自动锁止在工作位置，此时前端的喷嘴正对轮胎或舱内易起火区域，可直接喷射灭火介质完成火情抑制，不需要额外的摆动或角度调整机构，响应速度远快于带旋转调节结构的喷射装置。从结构设计逻辑来看，整个部件采用同轴式布局，长直的导向杆身与基座内的滑动衬套配合，衬套选用自润滑铜基材质，不需要额外加注润滑脂即可保证伸缩动作顺畅，同时能耐受车辆运行过程中-40℃到120℃的环境温度波动，不会因为低温冻胀或者高温老化出现卡滞。杆身与基座之间设置了两道密封结构，靠近压力腔的一道采用耐油橡胶O型圈负责压力介质的密封，防止驱动压力泄漏导致伸出推力不足，靠近外侧的一道采用防尘密封圈，阻挡路面的泥沙、灰尘进入滑动配合面，避免长期使用后出现磨损卡滞。前端喷嘴采用法兰式小直径安装结构，通过三个均布的小螺丝固定在喷射杆端部，可根据不同的灭火介质类型更换不同喷孔角度的喷嘴，适配干粉、水基、泡沫等不同类型的车载灭火系统。安装边界方面，整个部件的基座采用圆柱形法兰安装结构，法兰盘上设置两个对称的安装孔，可直接通过螺栓固定在车辆底盘的预留安装位上，不需要额外设计转接支架，回缩状态下整体长度控制在较短范围内，不会侵入底盘下方的通过性空间，伸出后的有效喷射距离可覆盖常规乘用车辆、商用车辆的轮胎接地区域以及动力舱下部的易起火点，不需要额外调整安装角度即可实现精准喷射。在实际应用场景中，这类伸缩喷嘴除了配套车辆自动灭火系统使用，也可适配工业设备的局部应急降温、定点喷射工况，比如高温生产线上的设备局部过热防护、仓储区域的定点消防喷射，只需要匹配对应压力等级的供给管路即可直接安装使用，结构的通用性较强。设计过程中需要重点校核伸出状态下的杆身刚度，避免压力介质喷射时的反作用力导致杆身抖动，影响喷射落点精度，因此杆身采用薄壁不锈钢材质加工，既保证足够的结构刚度，又控制整体重量，不会给安装部位带来额外的负重负担。基座与压力管路的连接端采用标准外螺纹接口，可直接与常规的高压管路接头匹配，不需要定制特殊连接件，降低现场安装的适配难度。非工作状态下，内置的复位弹簧会保持喷射杆处于回缩位置，即使车辆行驶过程中出现持续振动，也不会出现异常伸出的情况，只有当管路压力达到预设的触发阈值时，才会克服弹簧预紧力推动杆身伸出，动作可靠性经过多轮振动、温度循环测试验证，可满足车载部件的严苛工况要求。
