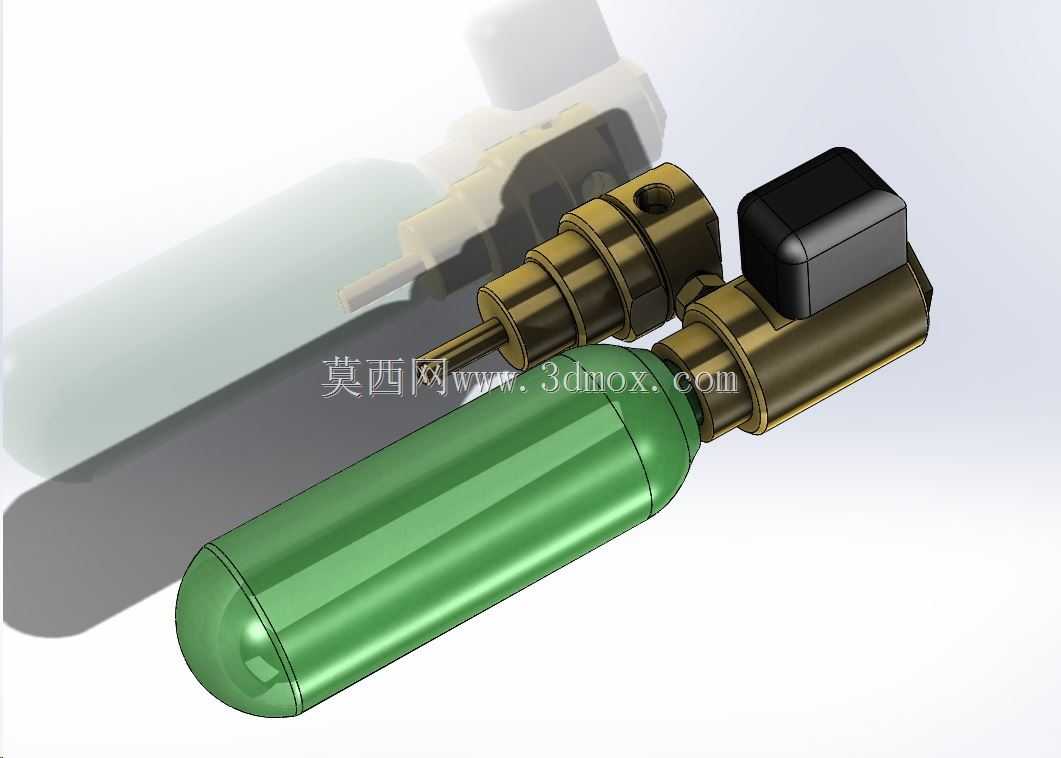

集成电磁阀调节器的LT-20R氮气瓶总成

　　在工业气动系统、小型气控设备、特种作业便携气源场景中，这类集成化的氮气供给组件是保障气压稳定输出的核心单元，不同于单独拆分的气瓶、阀件、调压结构，该总成将LT-20R规格气瓶、控制电磁阀、输出调节器做了一体化整合，省去了现场组装时的接头匹配、管路排布、密封测试等冗余工序，能直接作为独立气源模块接入设备气路。从实际使用场景来看，这类组件常应用在需要恒定低压氮气供给的便携检测设备、小型气动执行机构、应急气控回路中，比如生产线旁的便携气密检测工装、野外作业的小型气动夹紧装置、特种设备的应急气源备份单元，相比分散采购的散件组装结构，集成式总成的密封可靠性更高，占用安装空间更小，也能避免现场组装时因接头选型错误、密封件适配不当导致的漏气隐患。

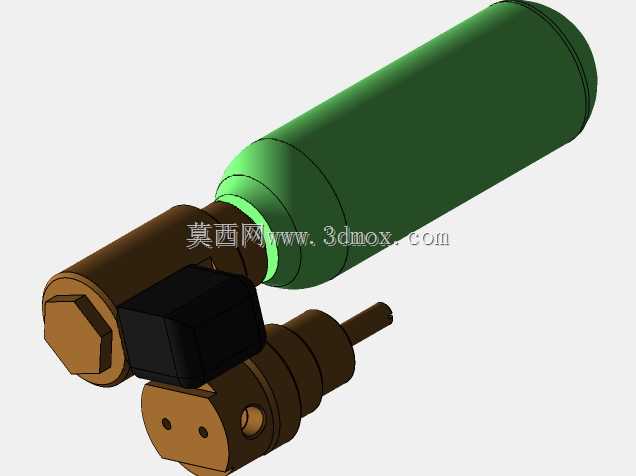

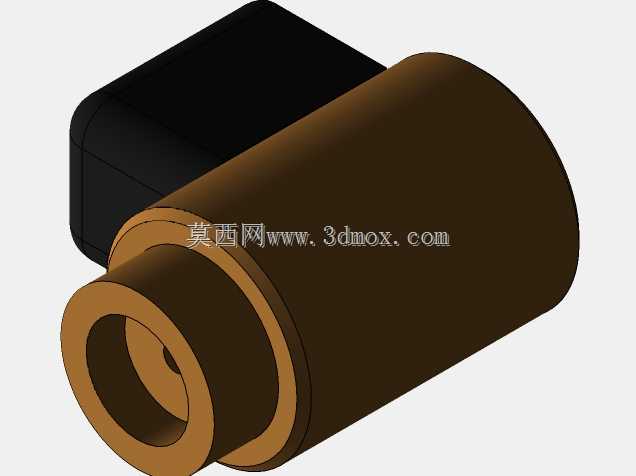

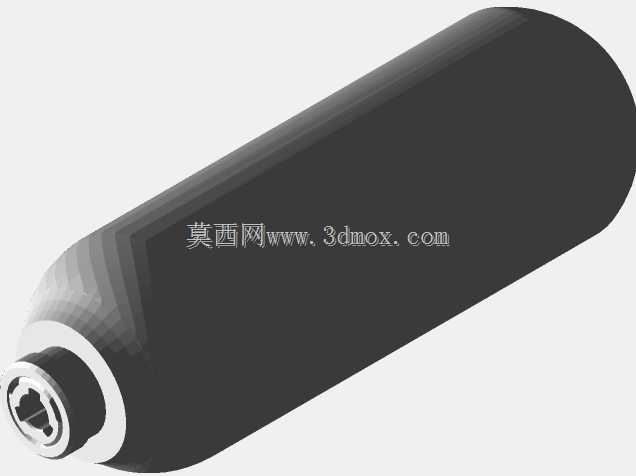

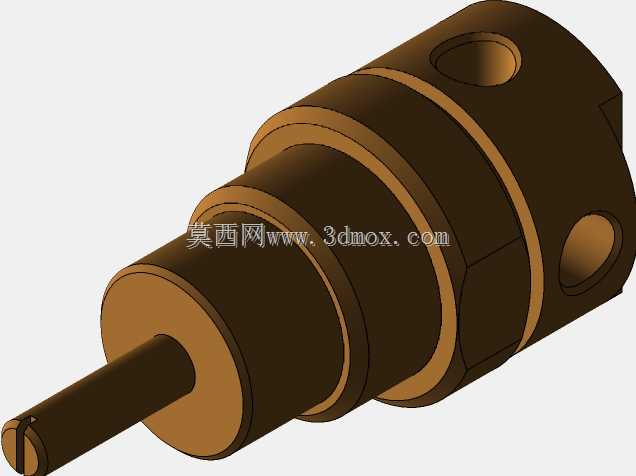

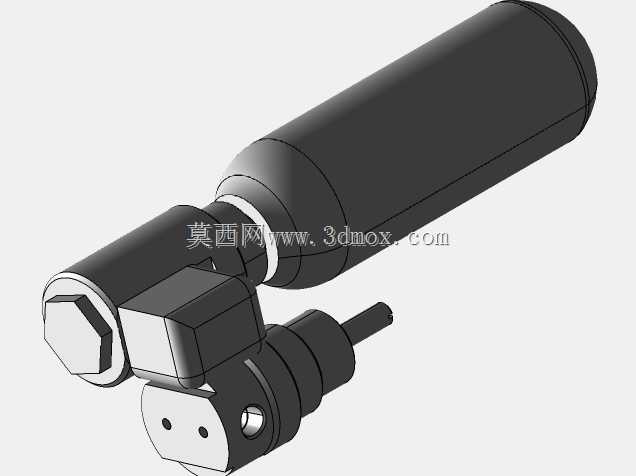

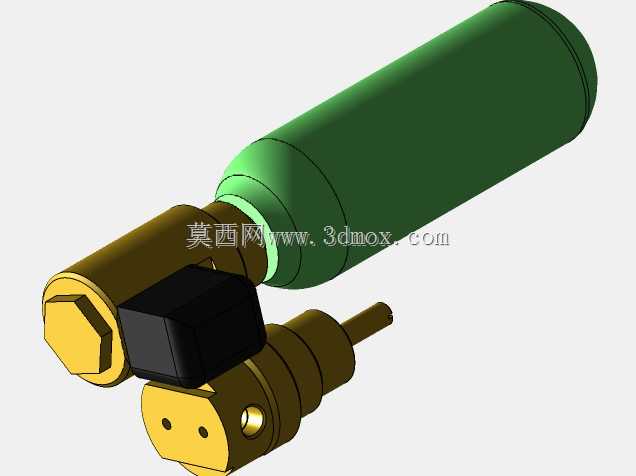

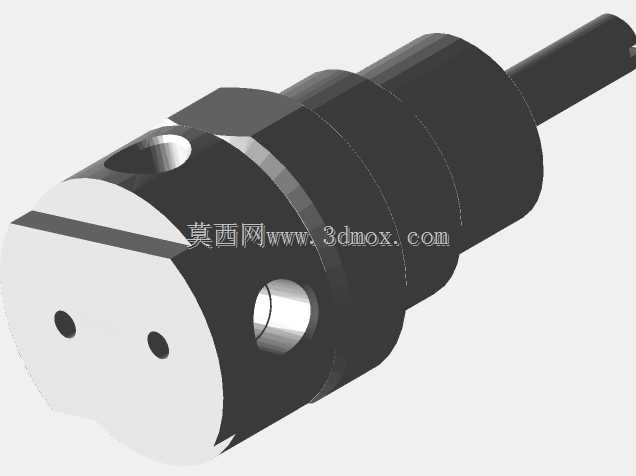

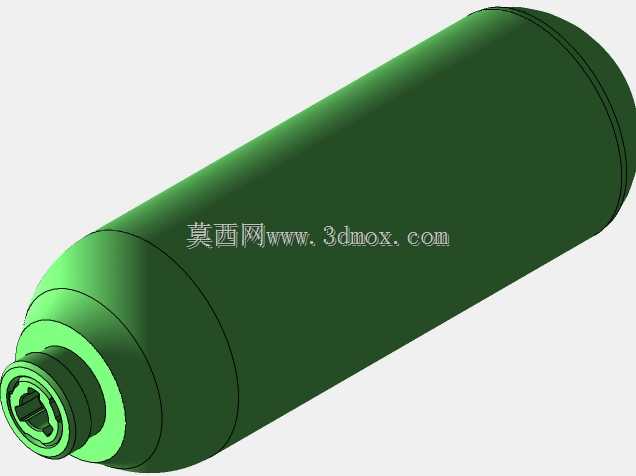

　　从功能特性上拆解，整个总成的核心分为三个功能段：尾部的LT-20R气瓶作为高压氮气存储载体，瓶体采用圆弧封底的细长圆柱结构，这种结构设计能在有限的径向尺寸下最大化存储容积，同时圆弧封底的应力分布更均匀，能承受高压气体的长期循环载荷，避免直角结构带来的应力集中开裂风险；中部连接段集成了电磁阀安装位与气路导通结构，电磁阀采用侧装式布局，阀件的控制电路接口朝上布置，方便现场接线操作，电磁阀的通断直接控制气瓶高压气路的开启与关闭，响应速度能满足常规气控回路的毫秒级通断需求；前端的调节器部分承担高压氮气的减压稳压功能，能将气瓶内的高压氮气调整至下游设备需要的稳定工作压力，调节器上预留的压力检测接口可以外接压力表实时监测输出压力，也能根据需求加装压力传感器实现压力闭环控制。

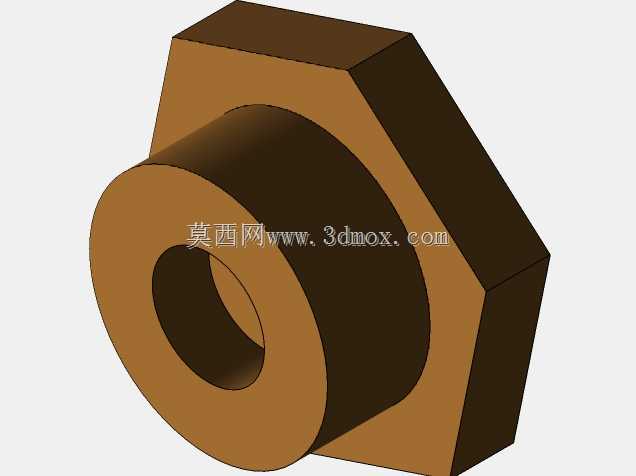

　　在设计思路上，这款总成没有采用传统的分体式法兰连接结构，而是将阀座与调节器的连接基座直接做了集成式机加工，气瓶瓶口与基座采用螺纹加密封垫的硬密封加软密封双重密封结构，既保证了连接强度，又能在长期充放气循环下保持密封可靠性。整体外形的径向最大尺寸集中在电磁阀安装段，气瓶段的外径更小，这种阶梯式的外形设计能让组件在安装时，将较粗的阀段卡在安装支架的定位槽内，细长的瓶体伸入设备预留的空腔中，最大化利用设备内部的闲置空间。安装边界方面，整个总成的轴向长度适配常规小型设备的气源舱尺寸，安装时只需要在设备面板或支架上预留两个对应阀座安装孔的固定位，不需要额外设计复杂的管路固定结构，电磁阀的电气接线端距离安装面预留了足够的接线操作空间，调节器的调压旋钮朝向操作侧，方便现场调试时直接调整输出压力，不需要额外拆卸护板或周边零件。

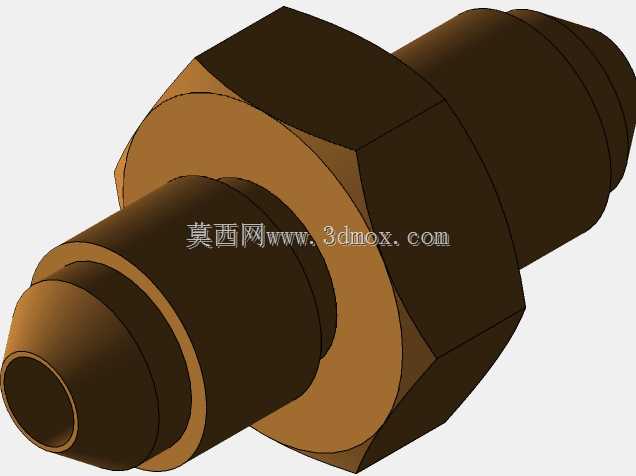

　　从结构细节来看，瓶体表面做了光滑的圆弧过渡处理，没有尖锐的棱角，避免安装和搬运过程中划伤操作人员或周边管线；电磁阀的外壳采用防护型结构，能适配车间多粉尘、少量切削液飞溅的工况，不会因为日常作业的杂物侵入导致阀件卡滞；调节器的气路输出端采用标准外螺纹接口，能直接对接常规气动软管快插接头或硬管接头，不需要额外做转接头适配。在实际选型应用中，这类集成气源组件不需要设计人员单独绘制气瓶、阀件、调节器的装配图纸，也不需要反复核对各个零件之间的接口尺寸、密封形式，能直接作为标准件纳入设备BOM清单，大幅缩短设计周期，同时集成化的结构也减少了气路的泄漏点，后期维护时只需要整体更换或单独拆解阀件、调节器部分，维护效率远高于散件组装的气路结构。
