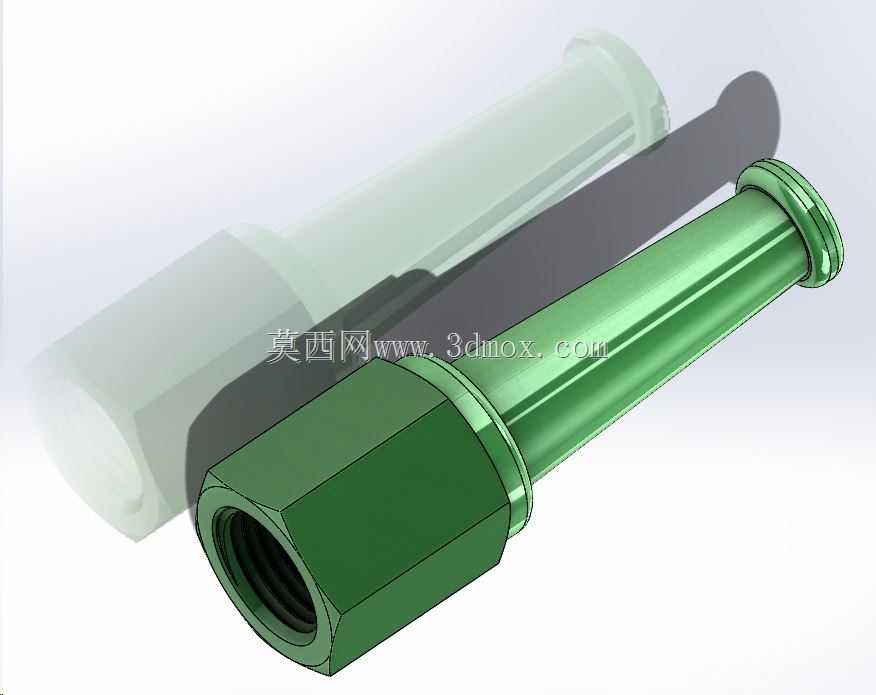

内螺纹连接长杆锥形喷嘴结构设计

在工业流体喷射、表面处理、农林喷淋、冷却降温等多个作业场景中，喷嘴作为流体管路末端的核心执行元件，其结构设计直接决定了喷射覆盖范围、流体雾化效果、射流冲击力以及长期使用的密封可靠性。这款长杆锥形喷嘴的结构设计，正是针对需要将喷射端延伸至狭窄腔体内部、或是需要避开安装面周边遮挡物的作业需求开发，区别于常规短款直装喷嘴，其加长杆体结构能够让喷口深入到常规喷嘴无法抵达的作业位置，比如模具型腔内部的脱模剂喷涂、狭小设备缝隙的定点冷却、深孔加工过程中的切削液精准冲屑，都能通过这类长杆结构实现精准的流体投送，避免流体在到达目标位置前被周边结构遮挡、分流，保证作业点位的流体压力与流量符合工艺要求。

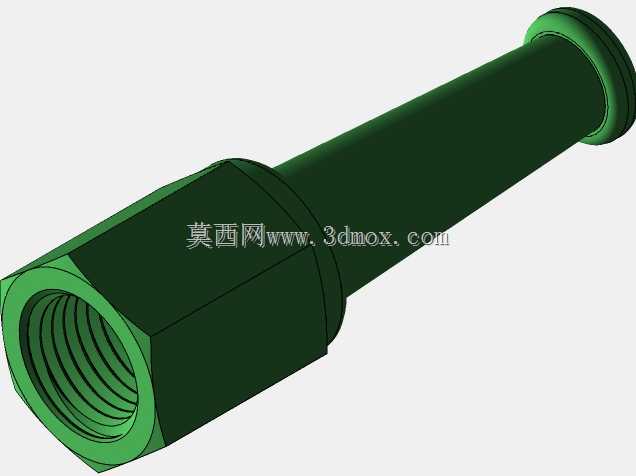

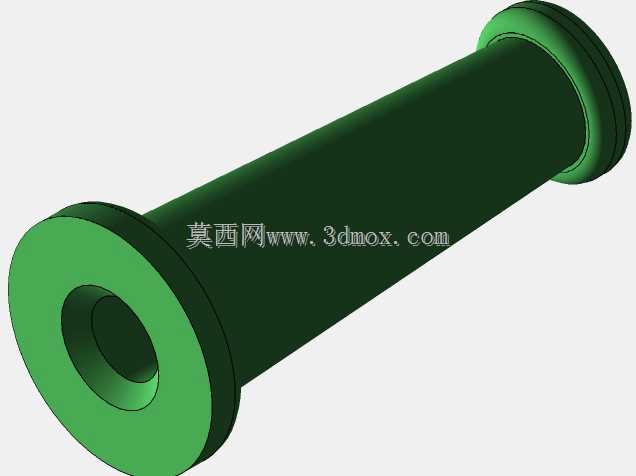

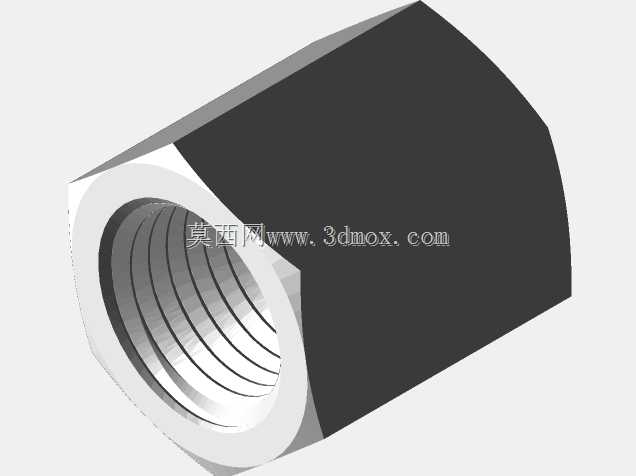

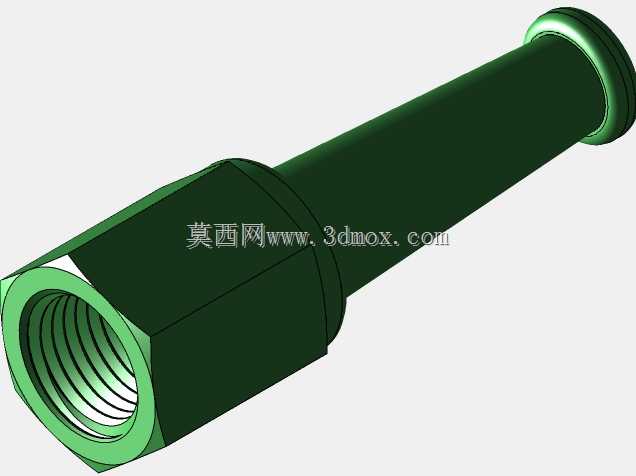

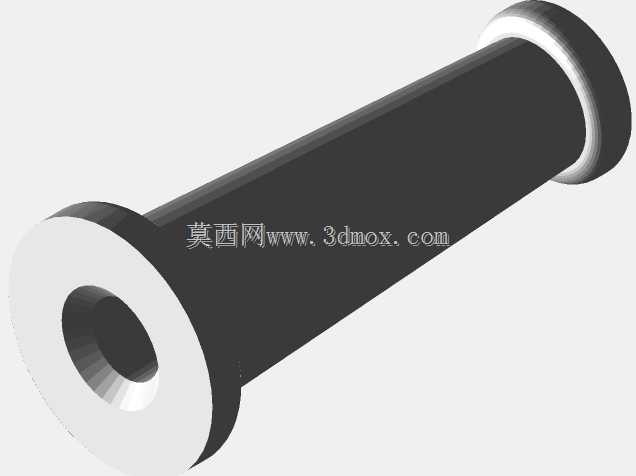

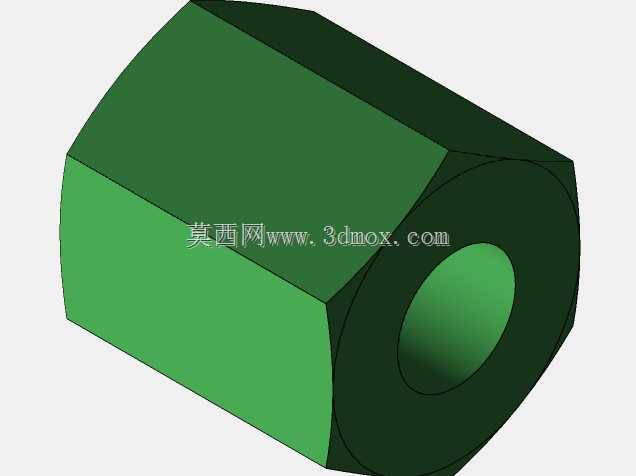

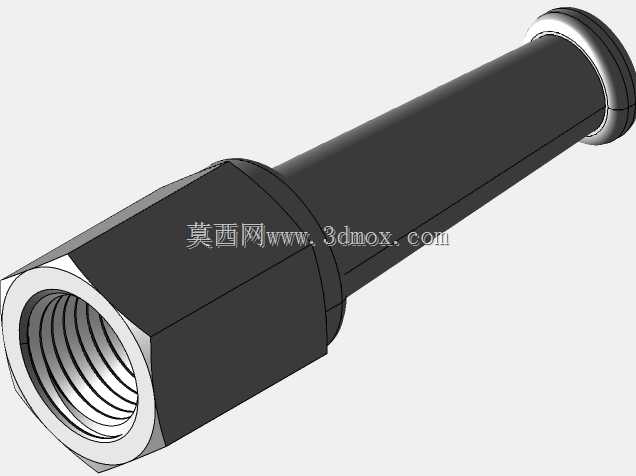

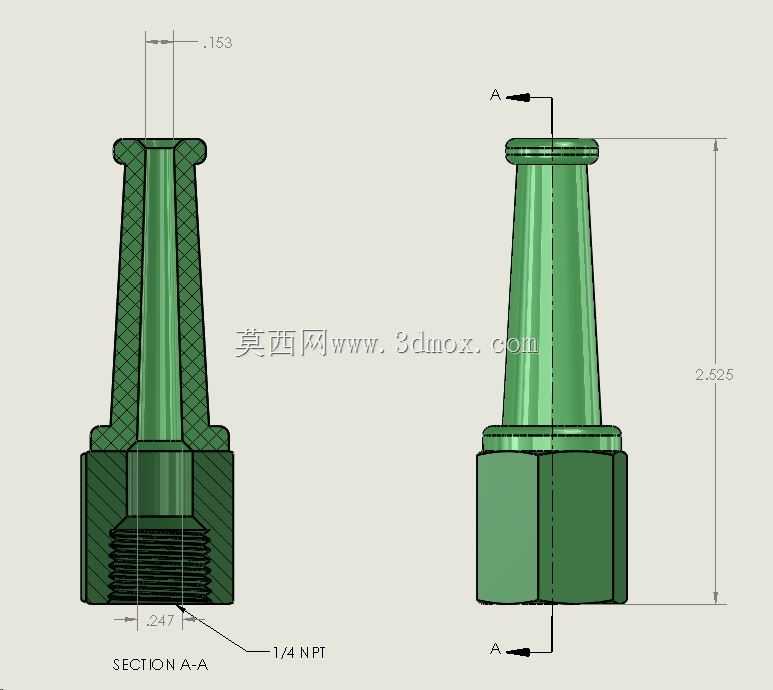

从结构功能来看，这款喷嘴采用一端内螺纹连接、一端锥形收缩喷口的整体布局，连接端设置外六角结构，方便安装时使用扳手施加拧紧力矩，保证螺纹连接的预紧力足够，避免带压流体输送过程中出现螺纹处渗漏的问题。内螺纹的规格适配常规工业流体管路的外螺纹接头，无需额外加工转换接头即可直接安装在现有管路上，降低现场安装的改造成本。杆体部分采用等径直段设计，外壁光滑无凸起结构，在伸入狭窄空间时不会被台阶、棱角卡滞，同时直段流道能够让流体在杆内保持稳定的层流状态，减少流体在流道内的紊流损耗，避免压力能在输送过程中过度耗散，保证到达喷口位置的流体压力稳定。

喷口位置采用锥形收缩结构，这种流道设计能够让流体在流经喷口时逐步加速，根据不同的喷射需求，锥形收缩的角度可以匹配对应的射流形态：小角度锥面能够形成聚束性强的直射射流，适合需要高冲击力的冲洗、冲屑作业；稍大角度的锥面可以形成扇形或锥形雾化射流，适合喷淋、降尘、表面喷涂类作业。在设计过程中，需要重点校核内螺纹连接端的壁厚，因为螺纹加工会削减管壁的有效承压厚度，必须保证在额定工作压力下，螺纹根部的应力处于材料许用应力范围内，避免长期带压工作出现螺纹开裂、变形的问题。同时六角扳拧面的对边尺寸要符合标准紧固件的扳拧尺寸规范，保证现场常用的开口扳手、套筒都能直接适配，不需要定制专用工具。

关于安装边界的考量，这款喷嘴的总长度需要结合实际作业的伸入深度确定，杆体的外径要小于作业入口的最小孔径，预留足够的安装间隙，避免安装过程中杆体与安装孔壁发生刮蹭，损坏杆体外表面或是安装孔的密封面。安装时需要注意，内螺纹与管路接头连接时要在螺纹处缠绕适配的密封带或是加装密封垫圈，根据输送流体的特性选择对应的密封材质，比如输送水性流体可以采用聚四氟乙烯密封带，输送油性流体则要选用耐油橡胶垫圈，避免密封材质被流体腐蚀失效。另外长杆结构的喷嘴在安装时要注意杆体的受力，不能用杆体作为受力点撬动管路，否则容易导致杆体与六角连接端的结合位置出现应力集中，长期使用可能出现断裂问题。

在实际选型应用中，这类长杆锥形喷嘴常被用于自动化生产线的定点喷涂工位，比如汽车零部件涂装线的内腔喷蜡、机械加工自动线的深孔刀具冷却，还有农业喷淋设备里的作物根部定点施药，都能依靠其长杆结构精准到达作业位置，相比短喷嘴能够减少流体的无效飞溅，提升流体利用率，降低作业过程中的流体消耗。同时锥形喷口的结构相比直孔喷口，其射流的汇聚性更好，在同等压力和流量下，有效喷射距离更远，能够满足远距离定点喷射的需求。设计建模过程中，需要重点保证流道的同轴度，尤其是内螺纹中心、杆体内孔中心、锥形喷口中心要保持在同一条轴线上，否则流体在流道内会出现偏流，导致喷射方向偏移，无法对准目标作业点位，甚至会出现射流散射、雾化不均匀的问题，影响最终的作业效果。
