双通路分流式喷嘴结构设计方案

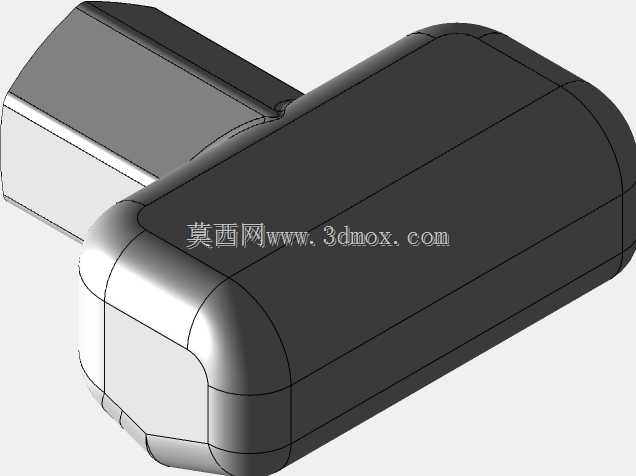

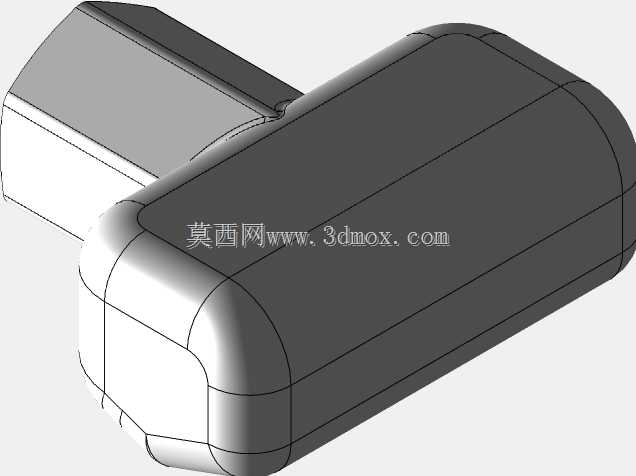

　　在流体输送终端的执行部件设计中，双通路喷嘴的应用场景覆盖了小流量精准分流的多个工业领域，从桌面级FDM3D打印的双色耗材挤出，到小型喷涂设备的双组分涂料同步输出，再到实验台架的双路试剂精准加注，这类部件的核心需求是在极小的安装空间内实现两路流体的独立导通、互不串扰，同时保证出口端的流道阻力一致，避免两路输出出现流量差。这款双喷嘴的结构设计，首先从安装边界入手，输入端采用标准外螺纹接口，可直接匹配常规的流体管路接头，无需额外设计转接结构，螺纹段的长度控制在适配常规壁厚的安装板范围，安装时不需要额外预留过长的操作空间，整体L型的布局结构，让输入端与两个输出端呈垂直排布，能够适配安装面局促的设备内部空间，避免管路弯折带来的流阻突变。

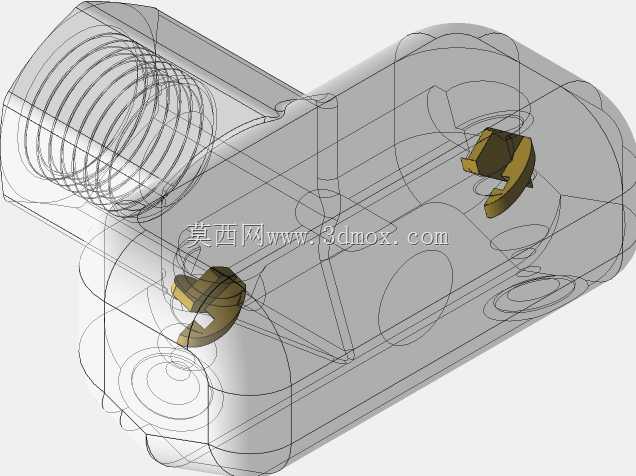

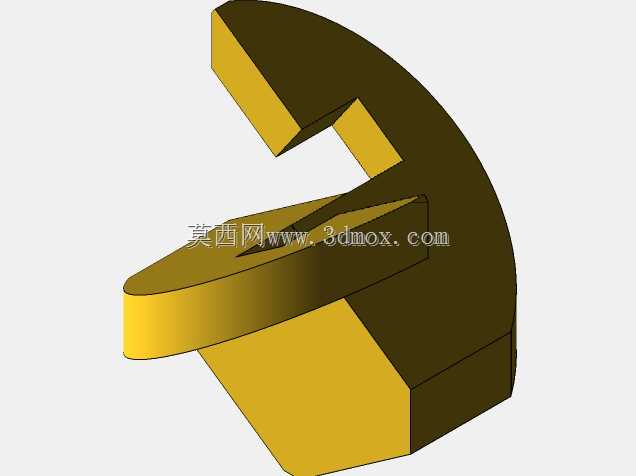

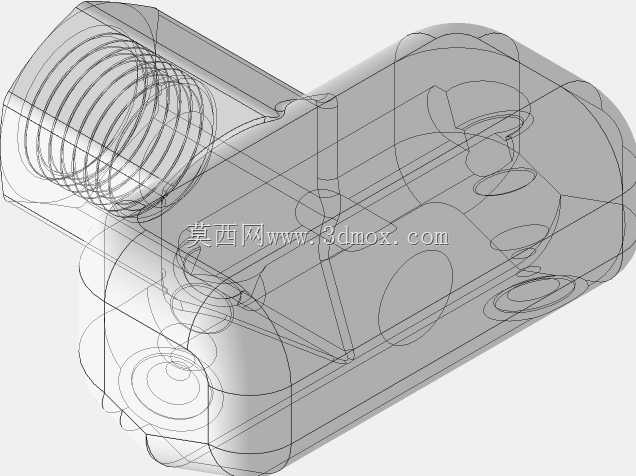

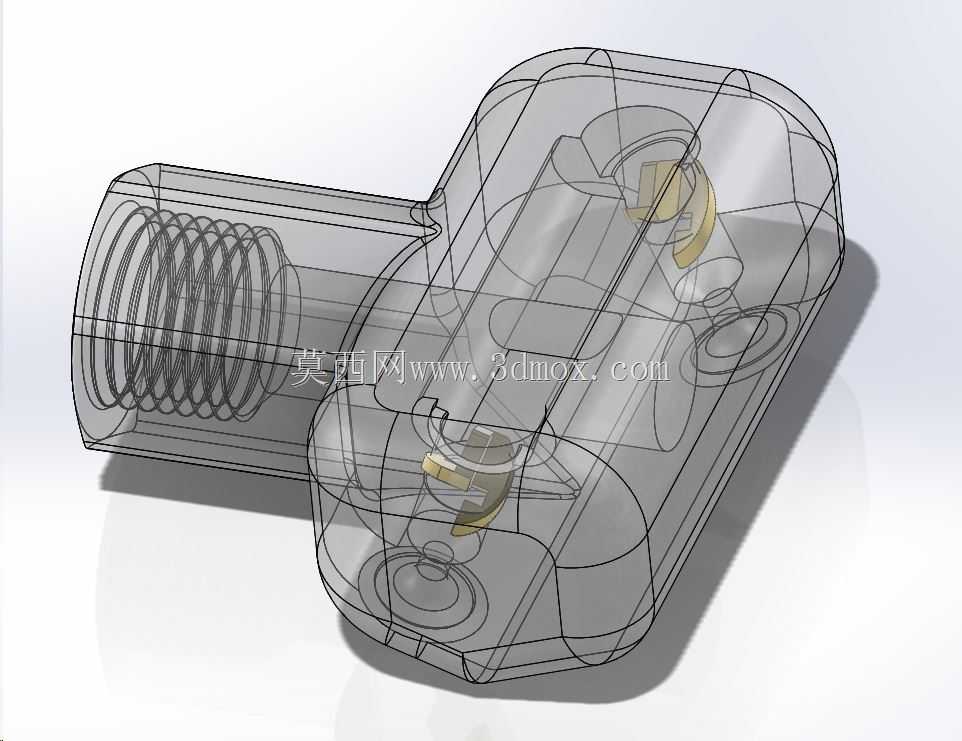

　　从内部流道设计来看，这款结构没有采用简单的腔体分流方案，而是在两个独立流道的入口处设计了导向结构，减少流体进入流道时的紊流产生，尤其是针对3D打印场景下的熔融耗材输送，导向结构能够避免耗材在腔体内出现卡顿、残留的问题，流道的内壁过渡全部采用圆角衔接，没有直角突变区域，不管是输送液态流体还是熔融态的塑性耗材，都能减少流动阻力，降低出口端的压力波动。两个输出端的中心距经过精准核算，既能够保证两路输出的位置间距满足使用需求，又不会让整体外形尺寸过大，输出端的端面做了平位处理，安装配套的喷嘴头时能够保证贴合紧密，不会出现漏液、漏料的问题。

　　结构的壳体部分做了等壁厚设计，不管是采用机加工方式制作金属样件，还是采用3D打印制作塑料原型，都能够避免壁厚不均带来的加工变形问题，内部的流道分隔筋厚度经过强度校核，在常规的工作压力下不会出现变形、击穿的问题，能够有效隔离两路流体，避免串流问题的出现。从实际使用的角度出发，这款结构在设计时就考虑了3D打印制作的工艺性，没有设置需要支撑的内部悬空结构，打印时不需要在流道内部添加支撑，能够保证流道内壁的光洁度，减少后期处理的工作量，打印完成后只需要简单清理端面的毛刺就可以直接投入测试使用。

　　在实际选型适配时，需要注意这款喷嘴的额定工作压力范围，输入端的螺纹规格要匹配对应的管路接头，两个输出端的朝向可以根据实际安装需求做角度调整，不需要改动整体的安装接口尺寸，只需要调整输出段的偏转角度就可以适配不同的安装朝向。流道的通径设计兼顾了小流量输出的精度需求和常规流体的通过性，不会因为通径过小导致容易堵塞，也不会因为通径过大无法精准控制输出流量，对于需要同步输出两种介质、或者单介质双路同步输出的场景，这款结构能够直接作为终端执行部件使用，不需要额外增加分流阀块，能够有效简化设备的整体管路布局，减少管路接头的数量，降低泄漏点的数量，提升设备整体的可靠性。

　　从结构验证的角度，这款双喷嘴经过实际的通流测试，两路输出的流量差控制在极小的范围内，在持续工作状态下没有出现串流、泄漏的问题，不管是用于3D打印的双色挤出，还是用于小型喷涂设备的双路涂料输出，都能够满足使用要求。设计过程中没有采用复杂的异形结构，所有的加工特征都符合常规机加工和3D打印的工艺要求，不需要特殊的定制刀具或者特殊打印工艺就可以完成制作，对于结构设计从业者来说，这款结构的流道布局、安装接口设计、壁厚控制思路都可以作为同类分流式喷嘴设计的参考，尤其是在小空间内的双通路流体部件设计上，这种L型布局、等壁厚壳体、圆角过渡流道的设计方案，能够有效平衡加工工艺性、使用可靠性和安装空间需求，避免出现设计完成后无法加工、或者安装时与周边部件产生干涉的问题。
