双出口分流式内螺纹连接喷嘴结构

　　这款双出口喷嘴的结构设计，最初是针对小流量流体双侧同步喷射的工况做的适配，在小型冷却工位、双点位润滑喷淋、窄幅面双股涂覆场景里，单出口喷嘴往往需要额外加装分流管路，不仅会增加管路接头的泄漏风险，还会因为分流路径的长度差导致两个喷射点的压力不均，直接影响喷射覆盖的均匀性。从实际使用的反馈来看，这类双喷嘴结构在小型工件的双侧冷却工位表现尤为突出，比如小型轴类零件淬火后的局部喷淋冷却，两个喷口的喷射角度可以覆盖工件的对称工作面，不需要额外调整喷嘴的安装摆角，就能保证两个工作面的冷却速率一致，避免因为冷却不均产生的内应力变形。

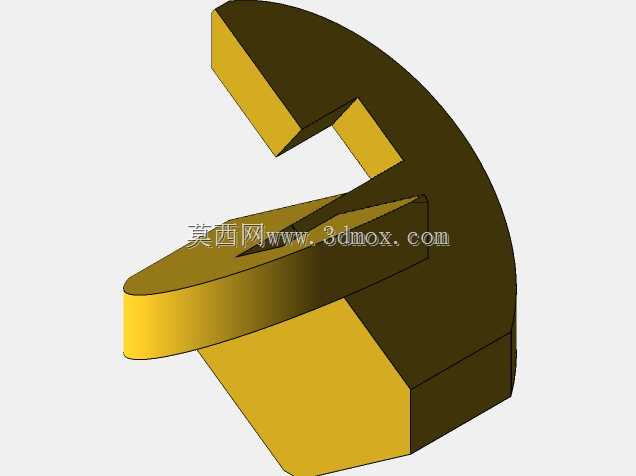

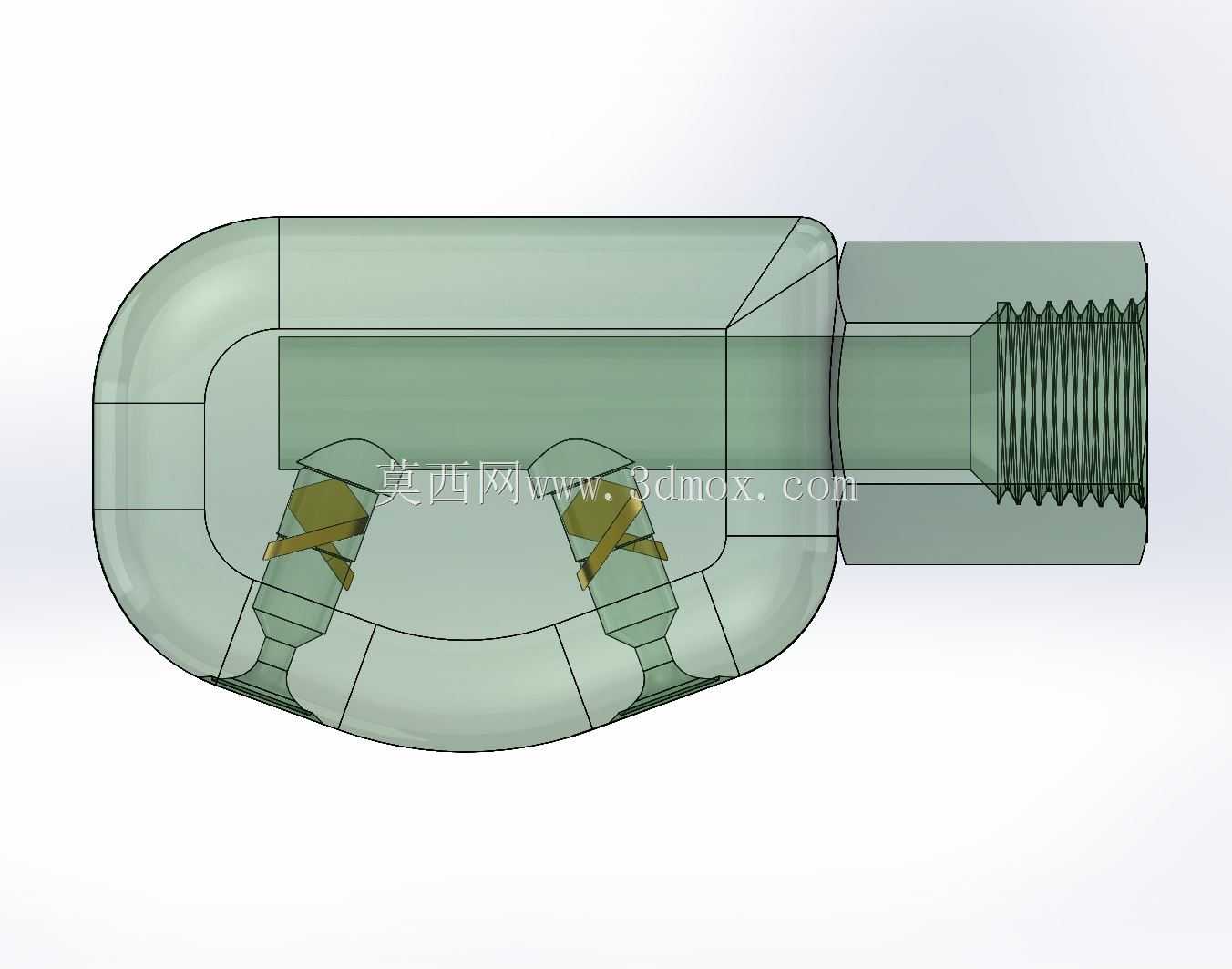

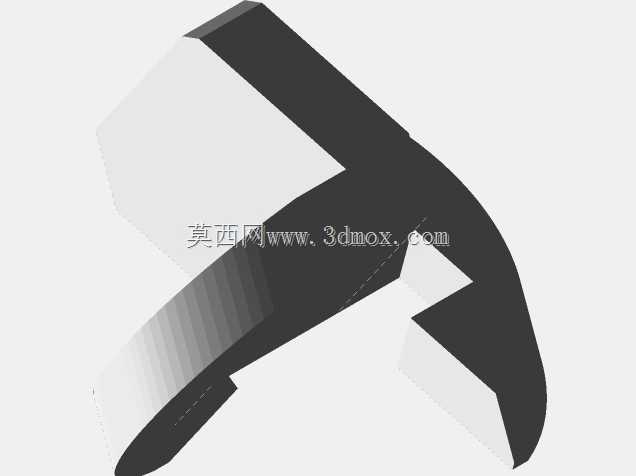

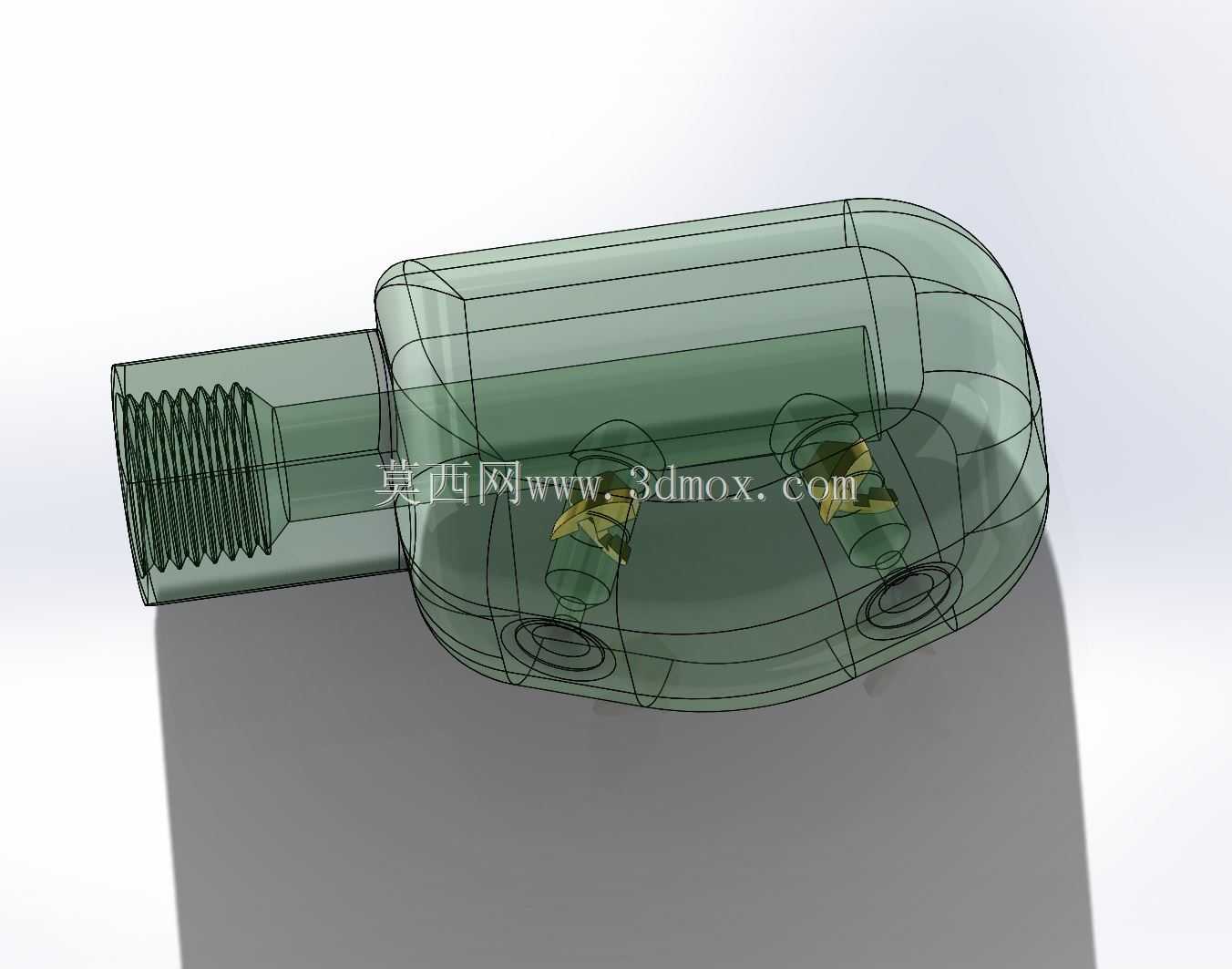

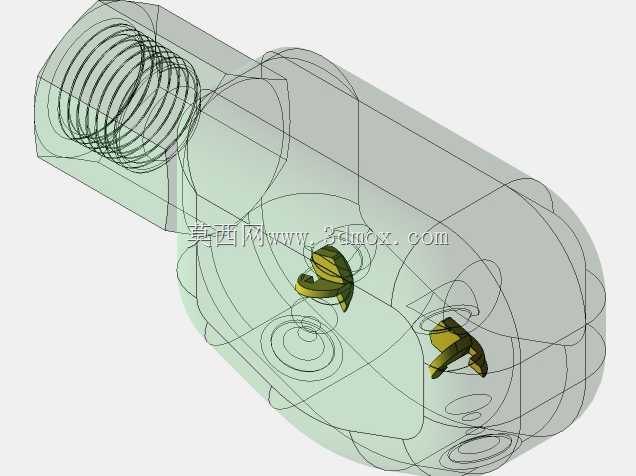

　　设计阶段首先敲定的是内部流道的走向，没有采用常规的直角分流结构，而是做了圆弧过渡的分流腔，流体从入口段进入后，顺着圆弧腔壁分别导向两个喷口，最大程度降低了直角转向带来的流阻损失，同时避免了分流位置的紊流产生，保证两个喷口的出口压力差控制在5%以内，不会出现一侧喷流强一侧喷流弱的情况。喷口内部做了小角度的收敛段，不是直通孔结构，收敛段的锥角控制在12度左右，这个角度是经过多次流场仿真验证的，既可以保证喷流的汇聚性，不会在出口位置出现过早发散，又不会因为锥角过小导致加工难度提升，适配3D打印的成型工艺，不需要额外做内部支撑，打印完成后只需要简单清理流道内的残留粉末就可以直接使用。

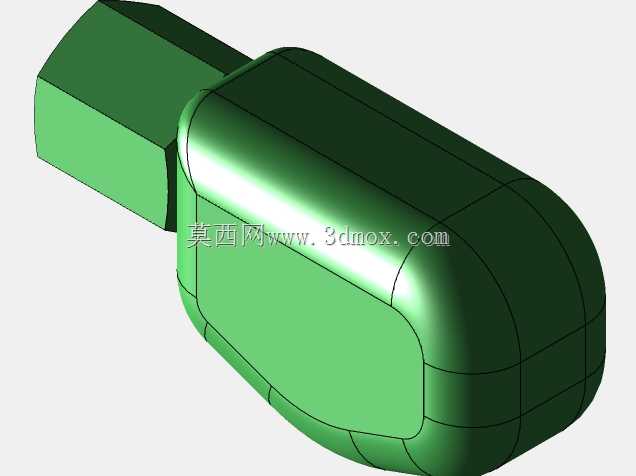

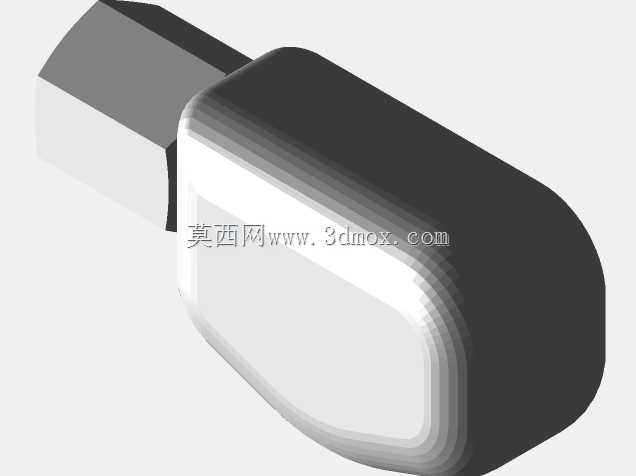

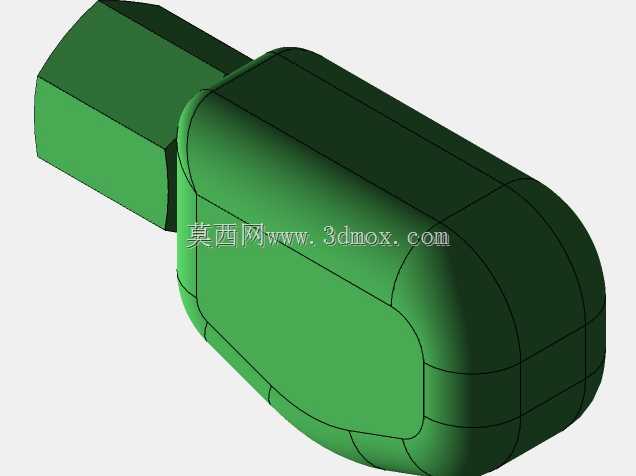

　　连接端采用的是标准管螺纹结构，和常规的单喷嘴安装尺寸完全兼容，不需要对原有设备的安装接口做任何改动，就可以直接替换原有单喷嘴，实现双点位喷射的功能升级。整体外形做了圆弧过渡的全包覆结构，没有尖锐的棱角，一方面是减少3D打印过程中的应力集中，避免打印完成后出现翘曲变形，另一方面也可以降低安装过程中磕碰划伤的风险，在狭小的设备内部安装时，圆滑的外壁不会勾挂周边的管线。

　　从安装边界来看，喷嘴的总长度控制在常规单喷嘴的1.2倍以内，最大外径和同规格单喷嘴的外接圆尺寸保持一致，两个喷口的中心距根据常用的双点位喷射间距做了优化，适配大多数小型工件的双侧喷射间距需求，不需要额外加装延长杆就可以对准喷射点位。内部流道的壁厚厚薄均匀，整体壁厚控制在2.5mm左右，既可以承受1MPa以内的流体工作压力，满足常规水、切削液、低粘度润滑油的输送压力要求，又不会因为壁厚过大增加打印的材料成本和成型时间。

　　在结构验证阶段，针对3D打印的成型特性做了专门的优化，所有的内部流道拐角都做了R角过渡，没有小于0.8mm的内尖角，避免打印过程中出现悬垂面塌陷的问题，两个喷口的出口位置做了0.2mm的平直段，保证喷口的圆度，不会因为打印的层纹影响喷射的方向精度。实际测试过程中，在0.3MPa的供水压力下，两个喷口的喷射角度一致，喷流的形态稳定，没有出现偏流、散流的情况，持续工作2小时后，分流腔内部没有出现积液残留的问题，停机后流道内的残留液体会顺着喷口自然排空，不会因为积液沉淀导致流道堵塞。

　　和传统的机加工双喷嘴结构相比，这款一体化打印的结构没有额外的拼接焊缝，从根本上避免了拼接位置的泄漏风险，传统的双喷嘴往往是通过主体加两个喷嘴头拼接而成，接头位置在长期受流体压力冲击后容易出现松动泄漏，而一体化的结构整个流道是连续的，没有拼接缝隙，长期使用的可靠性更高。同时，圆弧型的分流腔结构如果采用传统机加工方式，需要定制特殊的成型刀具，加工成本高，加工周期长，而采用3D打印的方式可以一次成型，不需要额外的工装夹具，小批量制作的成本和周期都远低于传统机加工方式，非常适合设备改造阶段的小批量试用场景。

　　在实际选型适配的时候，只需要确认连接端的管螺纹规格和设备原有接口匹配，就可以直接安装使用，不需要做额外的结构调整，两个喷口的喷射方向是对称向下倾斜的，倾斜角度经过优化，喷射后的覆盖范围在距离喷口100mm的位置，两个喷流的覆盖区域刚好衔接，不会出现中间的漏喷区域，也不会过度重叠导致局部喷射量过大。针对不同的喷射介质，只需要更换对应适配的3D打印材料就可以满足使用要求，比如输送弱腐蚀性的切削液可以选用尼龙材料打印，输送常规冷却水可以选用PETG材料打印，都可以保证足够的结构强度和耐介质性能。
