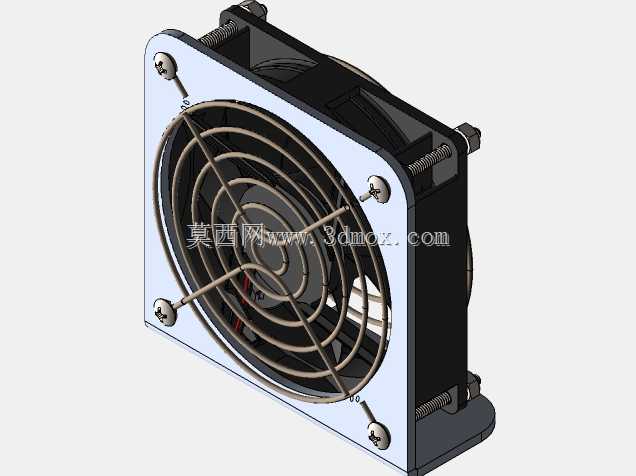

带防护网与安装支架的92毫米轴流散热风扇

　　在消费电子硬件散热、小型工控机柜通风、紧凑型嵌入式设备热管理场景中，92mm规格的轴流风扇是应用占比极高的通用散热部件，这类部件的选型与配套结构设计，直接决定了密闭腔体内部的热交换效率，也影响着设备长期运行的稳定性。这套带防护网与安装硬件的风扇总成，在结构设计上充分考虑了批量装配的便利性与使用过程中的防护需求，没有冗余的结构设计，所有特征都服务于实际安装与功能实现。

　　从实际使用场景来看，这类92mm风扇常被用在台式电脑CPU塔式散热器的配套风冷单元、小型ITX机箱的进出风位、1U/2U工控机的侧壁通风位、桌面级小型3D打印机的控制板散热位、紧凑型激光雕刻机的电源模块散热位，部分对噪音控制有要求的小型网络存储设备，也会选用同规格风扇配合调速电路实现低噪通风。和常见的裸风扇不同，这套总成预先集成了金属防护网与专用安装支架，省去了设计人员单独选型防护网、匹配安装紧固件的步骤，能直接缩短结构开发的周期。

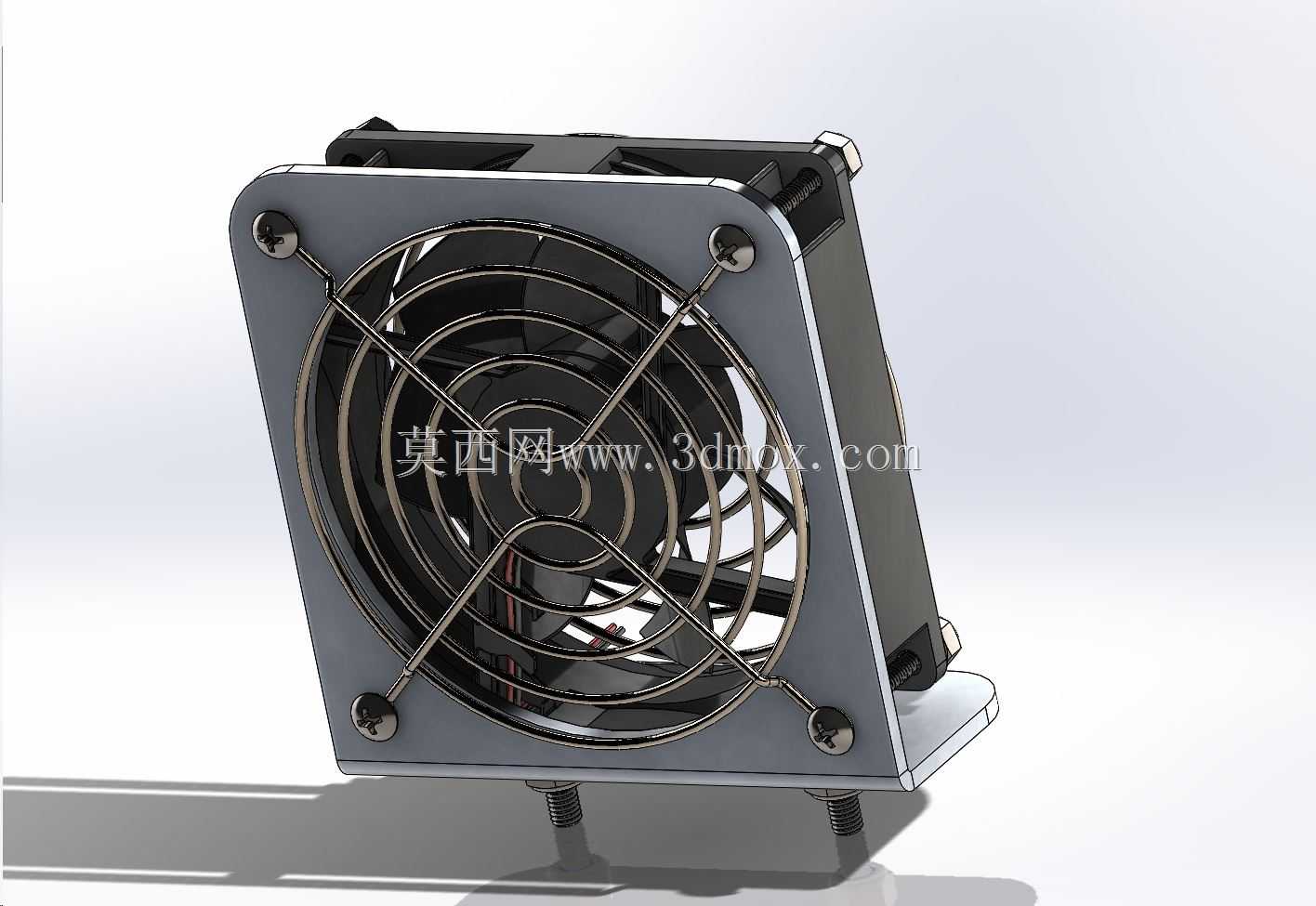

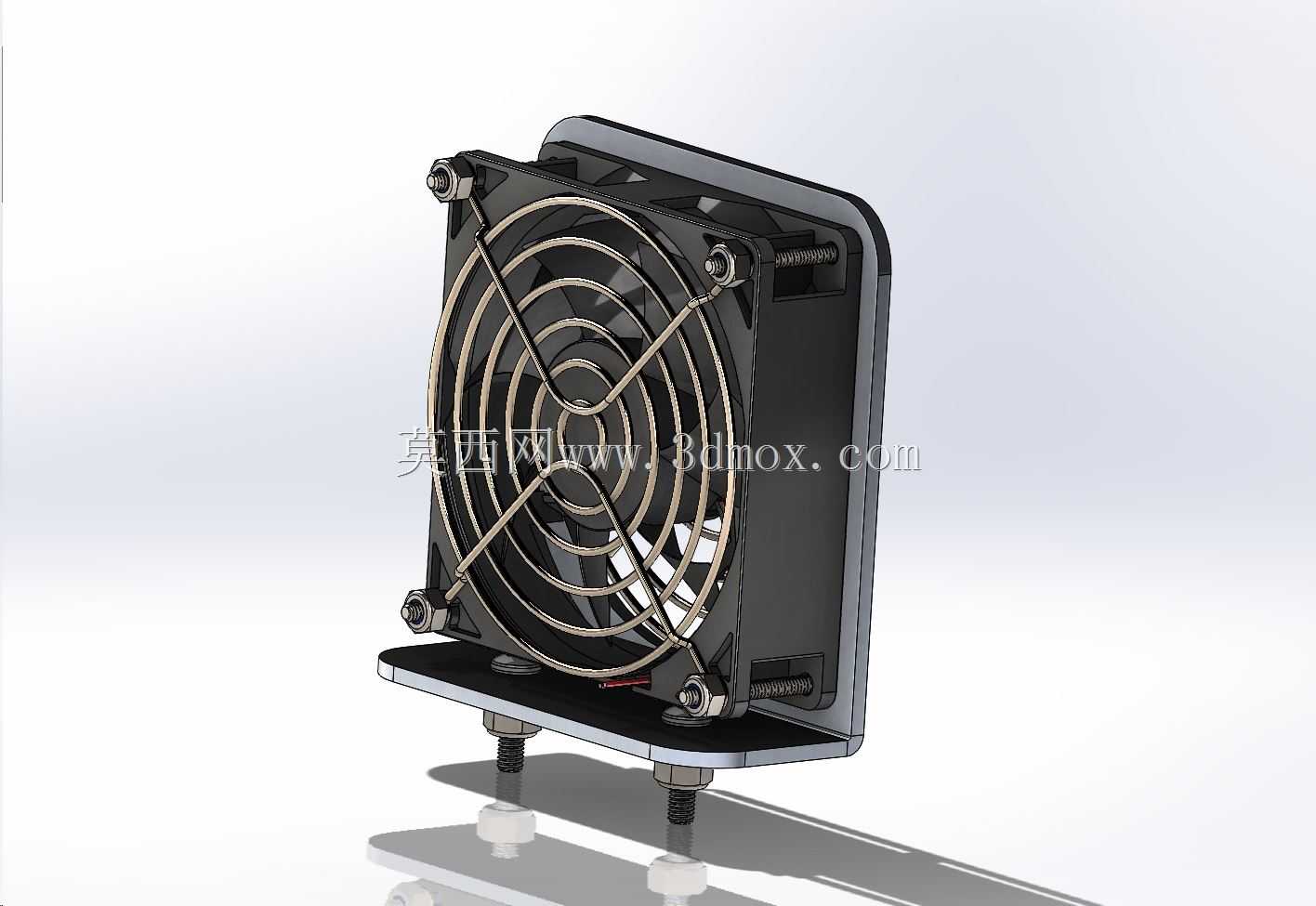

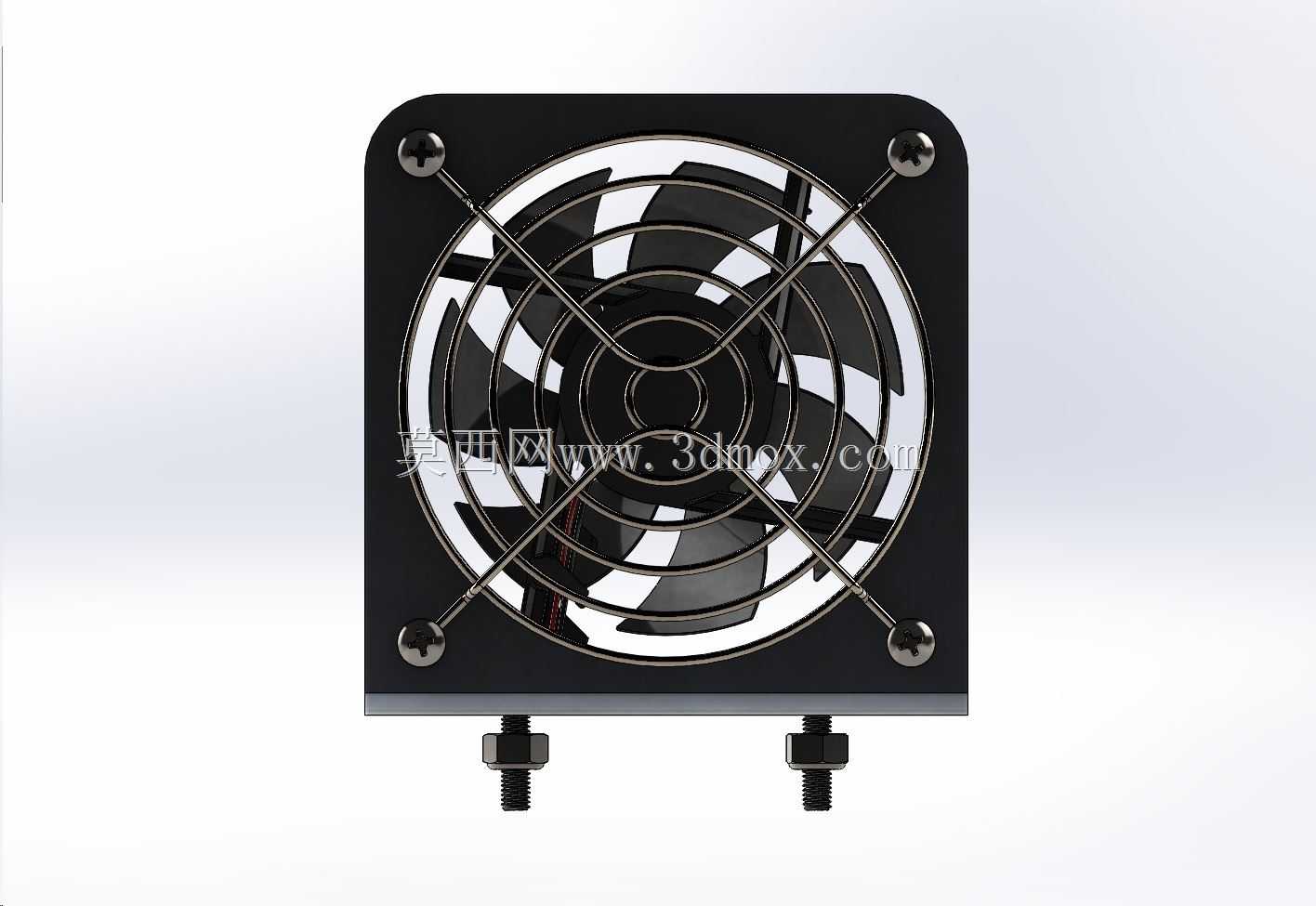

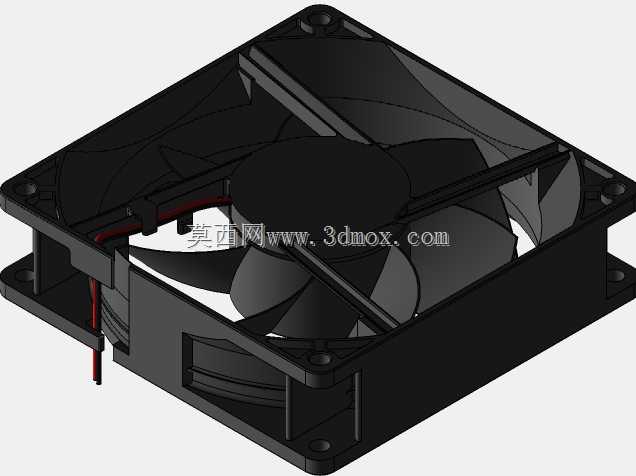

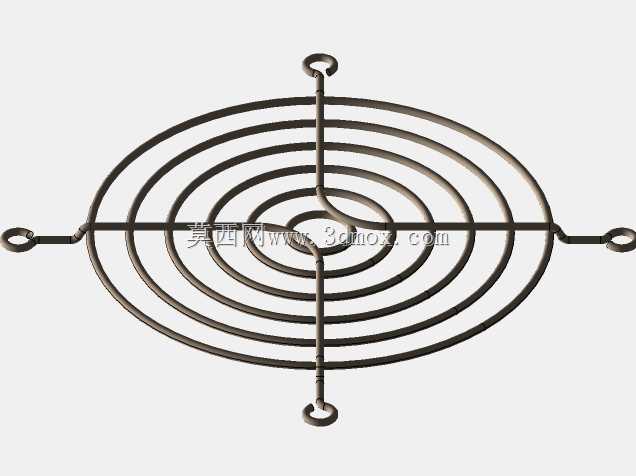

　　功能特性层面，风扇本身采用无刷电机结构，运行时的电磁干扰更低，配合7片曲面扇叶的动平衡校准，在额定转速下能输出足够的静压，克服防尘网、散热鳍片带来的风阻，保证气流能顺利穿过换热区域带走热量。前置的金属防护网采用交叉钢丝焊接结构，钢丝直径经过选型，既不会因为过粗遮挡过多进风面积，也不会因为过细在长期使用后出现变形，能有效避免外部线缆、杂物卷入扇叶造成的卡滞故障，也能防止运维过程中手指误触高速旋转的扇叶造成机械伤害。底部的安装支架采用铝制件加工成型，铝材本身的导热系数较高，除了承担风扇的固定作用外，还能辅助传导风扇电机运行时产生的少量热量，避免电机局部积热影响寿命。

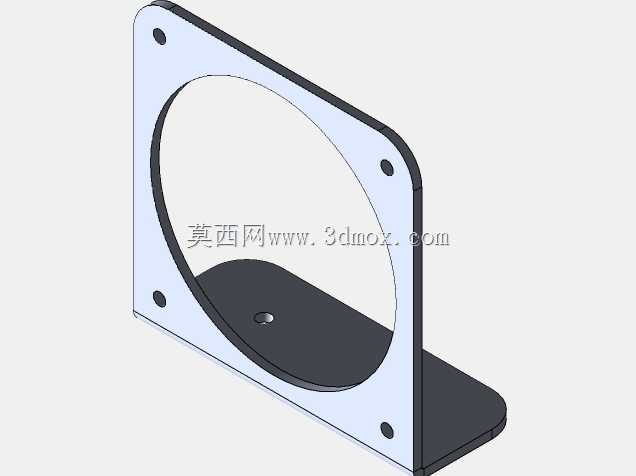

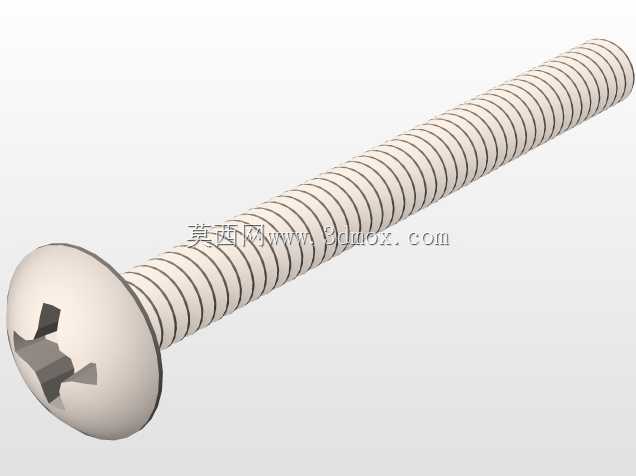

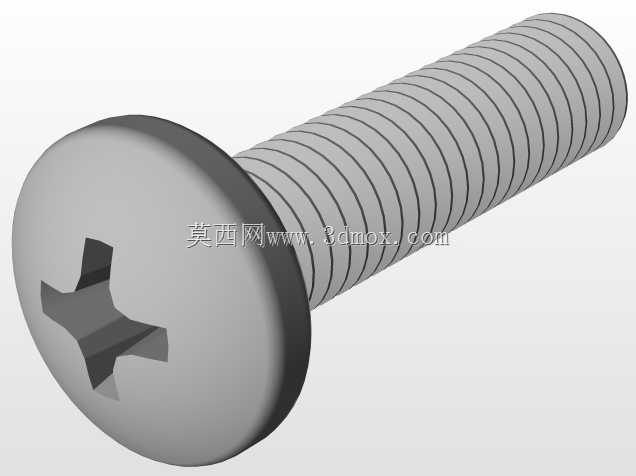

　　设计思路上，这套总成的所有零件号都整合在统一的零件属性体系中，方便设计人员在做BOM导出时直接调用对应物料编码，不需要单独拆分每个零件做编码匹配。安装支架的固定孔位完全匹配92mm风扇的标准孔距，四个角的固定螺丝采用十字盘头螺钉，螺钉长度经过核算，锁紧后不会突出到风扇扇叶的旋转区域内，避免出现干涉打扇叶的问题。支架底部伸出的两个带螺纹的安装柱，是针对特定安装场景做的适配结构，安装时不需要额外在安装板上压铆螺母，直接从安装板背面拧入紧固件即可完成固定，装配效率比常规的通孔穿钉结构更高，也能减少安装板背面的突出物高度，适配内部空间更紧凑的设备腔体。

　　外形尺寸与安装边界方面，风扇主体的外框尺寸严格遵循92mm轴流风扇的行业通用规格，外框厚度为25mm，加上前置防护网的突出厚度后，整体正面总厚度控制在32mm以内；底部安装支架向下伸出的螺纹柱长度为18mm，螺纹规格为通用的M3标准螺纹，两个安装柱的中心距为70mm，安装时只需要在对应安装面板上开出两个直径3.2mm的过孔，同时预留出94*94mm的方形避让区域用于放置风扇主体，就能完成整个总成的安装，不需要额外做复杂的结构避让。防护网的四个固定点和风扇外框的固定点完全共孔，装配时可以一次穿钉完成风扇、防护网、支架三者的锁紧，减少了装配环节的螺丝用量，也降低了供应链的物料管理难度。

　　在实际建模复用过程中，设计人员可以直接调用这个总成模型装入自己的设备装配体中，不需要再单独绘制防护网、安装支架的细节特征，模型中预留的安装基准面可以直接和设备的安装面板做配合约束，能快速验证安装空间是否存在干涉，也能通过模型的质量属性直接核算整个散热组件的重量，为整机的重量分配计算提供准确的参考。铝制支架的安装柱端面做了倒角处理，装配时能快速对准安装板上的过孔，降低流水线装配时的对位难度，适合批量生产的消费电子与工控设备使用。
