在工业电气控制回路、大功率电源测试平台、变频器制动回路以及伺服驱动系统的选型设计中,功率电阻始终是承担能量耗散、回路分压、浪涌抑制的核心被动元件,本次呈现的250瓦功率电阻结构,针对250W额定耗散功率工况做了全维度的结构适配,完全匹配工业场景下长期连续运行的可靠性要求。从实际使用场景来看,这类电阻常被安装在变频设备柜体内部、大功率电源模块旁、测试负载机架上,既要保证自身热量能快速散出避免热积累导致阻值漂移,也要兼顾安装的便捷性与接线的牢固度,避免设备运行过程中因振动、温变出现接线松脱、固定失效的问题。

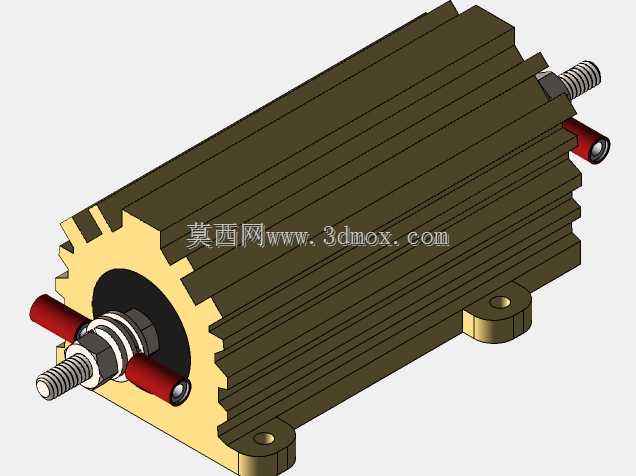

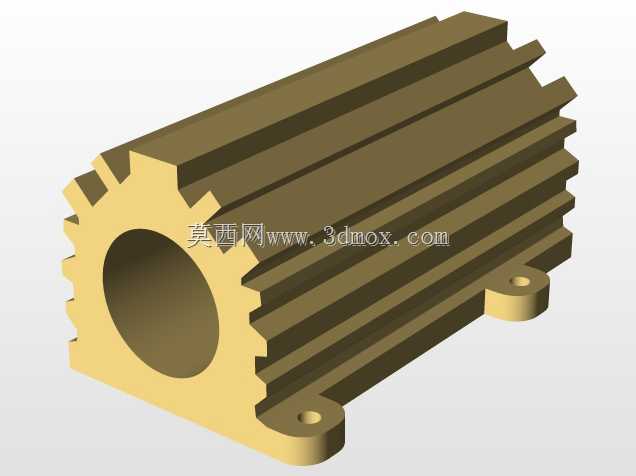

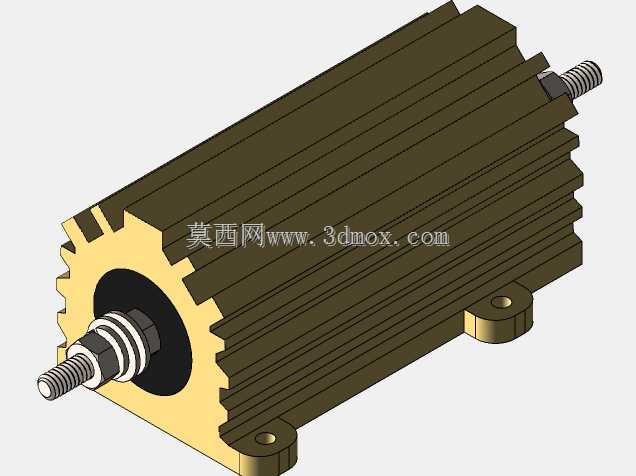

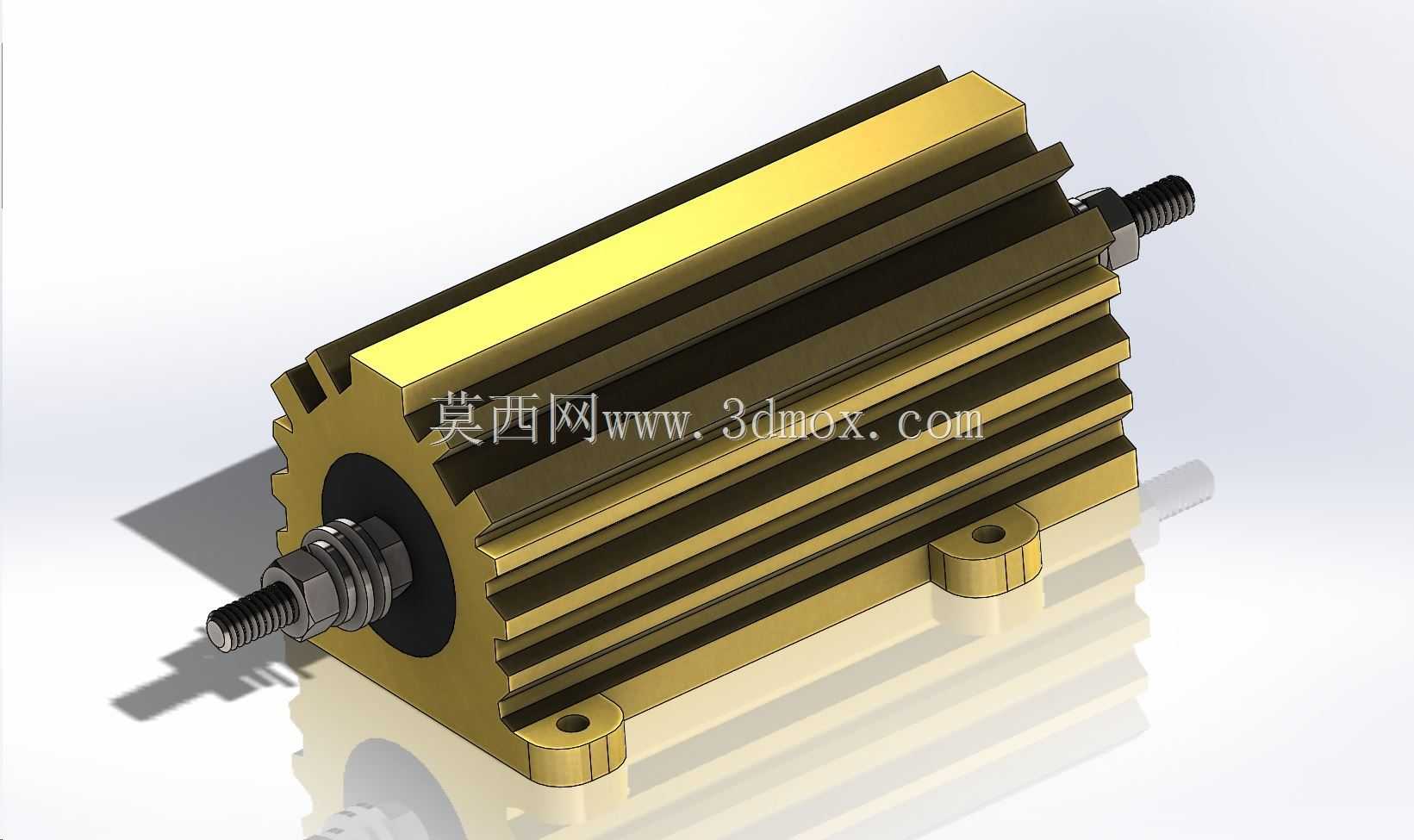

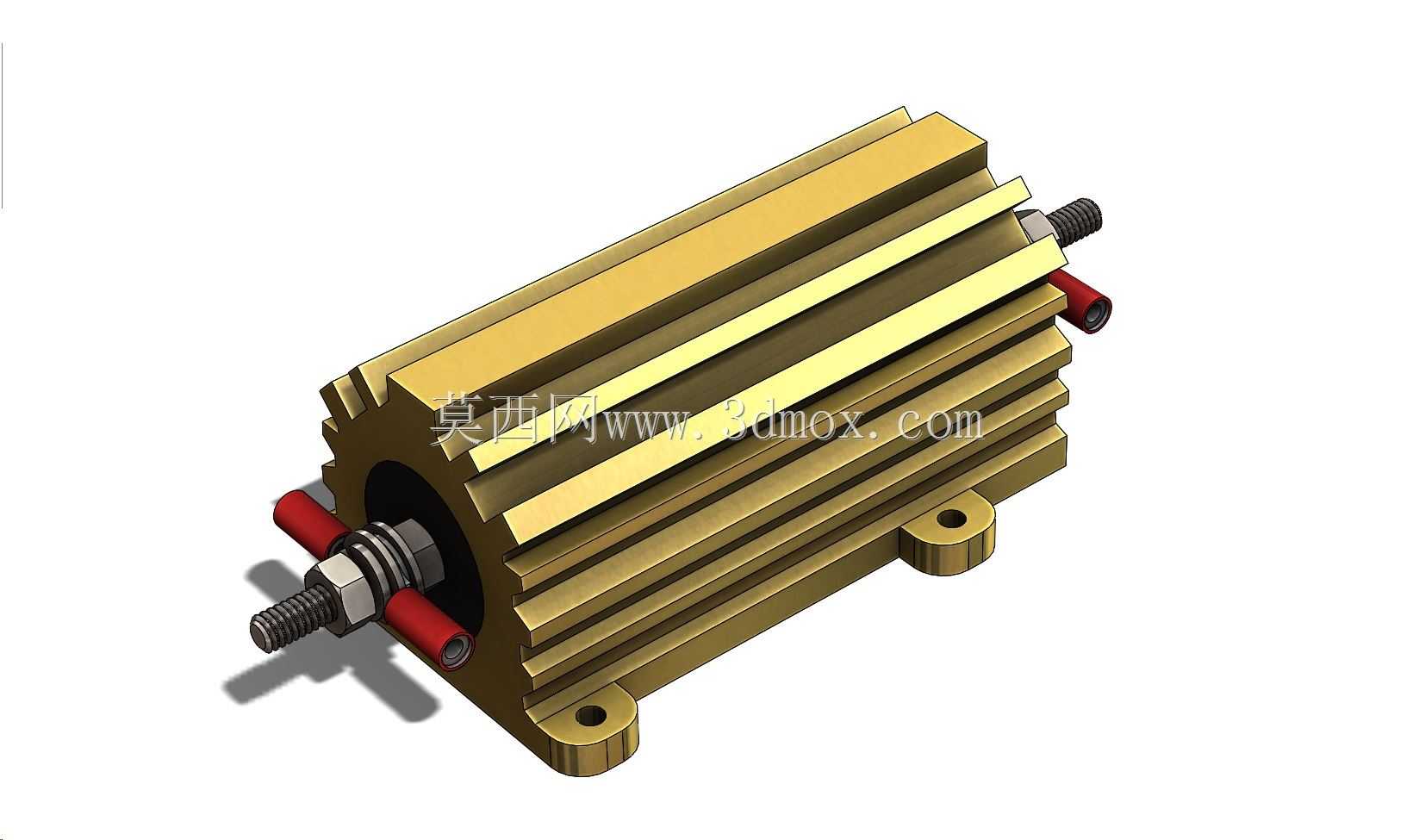

整个电阻的核心发热体被包裹在铝合金挤压成型的散热壳体内,壳体外侧采用多道平行轴向散热鳍片设计,鳍片的厚度、间距经过热仿真校核,在自然对流散热条件下,能保证额定功率运行时壳体表面温度控制在安全阈值内,不会出现局部过热的问题;相比光滑外壳结构,这种鳍片结构将散热面积提升了四倍以上,无需额外加装散热风扇即可满足250W功率的持续耗散需求,同时铝合金材质的轻量化特性也降低了整体自重,不会给安装基板带来额外的承重负担。电阻两端的接线端采用螺栓式接线结构,接线螺杆采用铜质镀镍处理,既保证了导电性能,也提升了抗氧化能力,接线时可通过螺母配合垫片将导线端子牢牢压接在端面上,大电流工况下不会出现接触电阻过大导致的接头发热问题;端盖与散热壳体之间采用耐高温绝缘衬垫隔离,保证带电部分与金属外壳之间的绝缘强度满足电气安全规范要求,避免出现外壳带电的安全隐患。
安装结构上,电阻壳体底部集成了两个带安装孔的固定支脚,支脚与散热壳体为一体加工成型,不存在拼接松动的风险,两个安装孔的中心距经过标准化设计,可直接适配市面通用的电气安装板开孔尺寸,安装时只需穿入对应规格的螺丝即可完成固定,支脚的高度预留了足够的走线空间,接线时导线可从壳体下方顺畅排布,不会与散热鳍片产生干涉。在建模设计过程中,需要重点把控几个关键尺寸边界:首先是整体长度方向的尺寸,要保证接线螺杆伸出端的长度足够容纳接线端子、垫片与螺母的堆叠高度,同时不能超出柜体内部的安装净空;其次是散热鳍片的外径尺寸,要预留出足够的对流空间,不能紧贴其他电气元件安装,避免影响散热效率;再者是底部安装支脚的孔位公差,需要控制在±0.1mm范围内,保证与安装板的开孔精准对位,不会出现安装错位需要现场扩孔的问题。
从功能特性来看,这款功率电阻可承担制动能量耗散、回路限流、假负载测试等多种工况,金属外壳的结构使其具备较强的抗机械冲击能力,相比陶瓷外壳的功率电阻,在存在振动的工业设备场景下使用寿命更长,不易出现外壳碎裂的问题;绝缘结构的设计使其可直接安装在金属柜体、金属安装板上,无需额外加装绝缘垫片,简化了现场安装的工序。在进行三维结构设计时,还需要考虑不同使用场景下的适配性,比如当电阻需要卧式安装时,底部支脚的受力强度要满足自重加振动工况下的载荷要求,支脚与壳体连接位置做了圆角过渡处理,避免应力集中导致长期使用后支脚断裂;接线端的螺纹规格采用通用的公制标准,方便现场选配对应的接线端子与紧固件,无需定制特殊规格的配件。
实际选型应用中,这类电阻的安装方向也会对散热效果产生影响,建模时预留的结构空间支持水平、垂直两种安装方向,垂直安装时散热鳍片的风道方向与空气对流方向一致,散热效率可进一步提升,适合安装空间紧凑、环境温度偏高的柜内场景;水平安装时整体重心更低,抗振动性能更好,适合移动设备、车载设备这类存在持续振动的使用场景。整个结构的所有棱角位置都做了倒角处理,既避免了加工过程中出现锐边划伤安装人员的问题,也减少了应力集中点,提升了结构的整体强度。
