三种加劲肋布置形式桥梁支撑构件设计

　　在桥梁施工与临时承重作业场景中，这类箱型截面的支撑构件是承担上部荷载传递、保障施工段结构稳定的核心受力部件，常应用于现浇梁施工的支架体系、桥梁节段拼装的临时支撑位，以及老旧桥梁加固作业的临时承托结构中，直接将上部施工荷载、梁体自重传递至下部承载基础，避免施工过程中出现结构失稳、局部变形超限的问题。

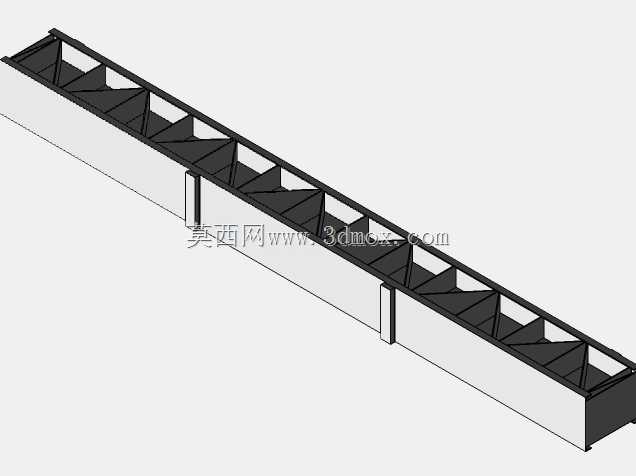

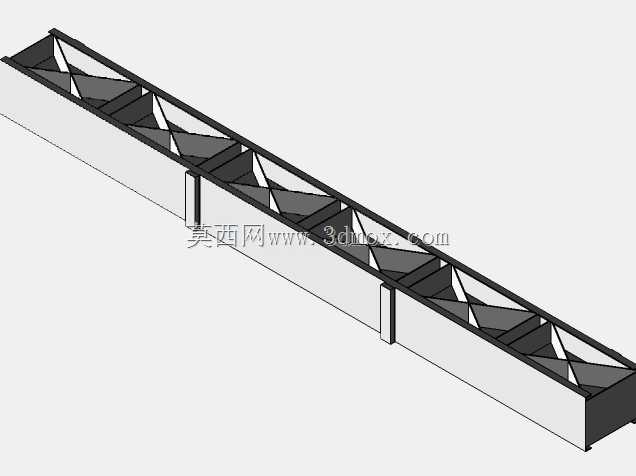

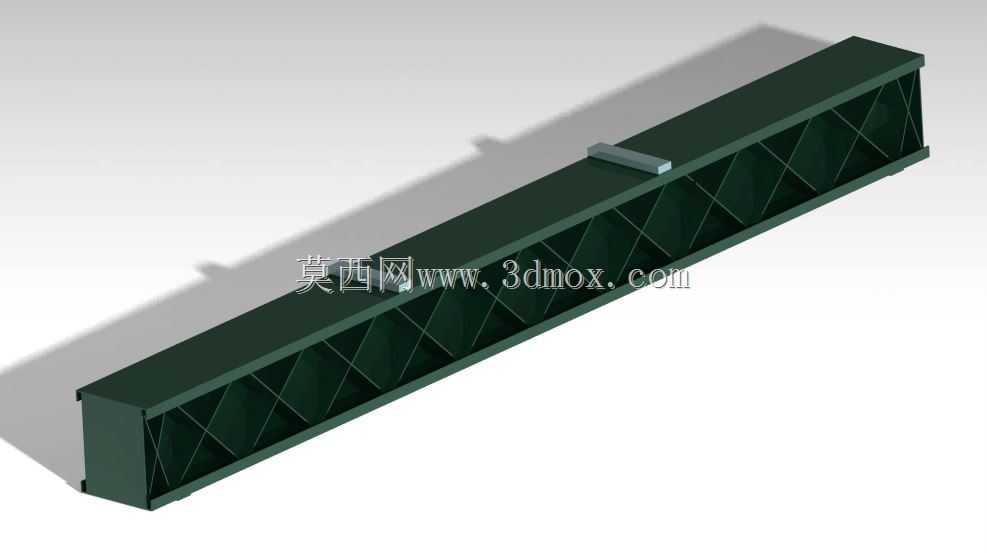

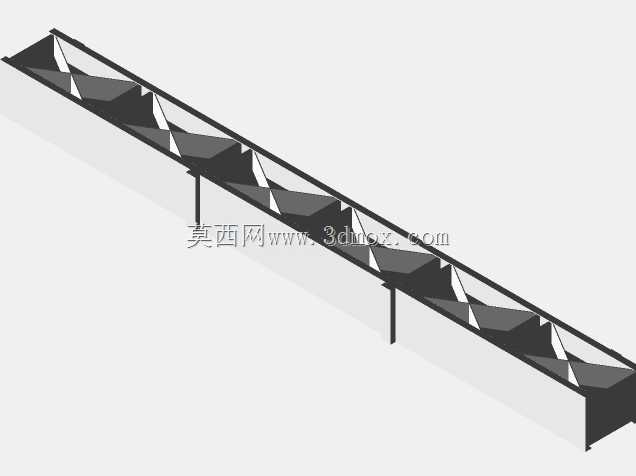

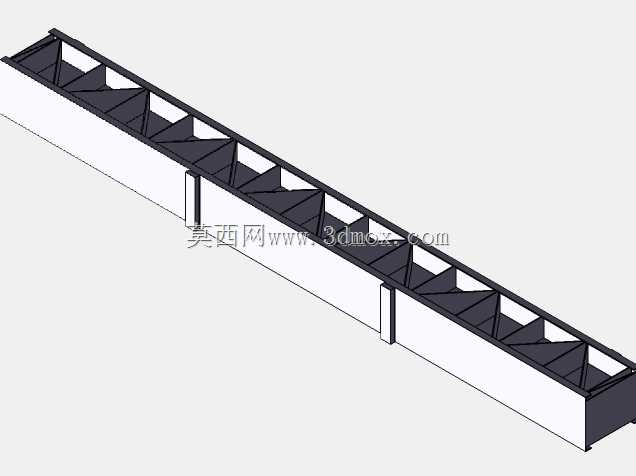

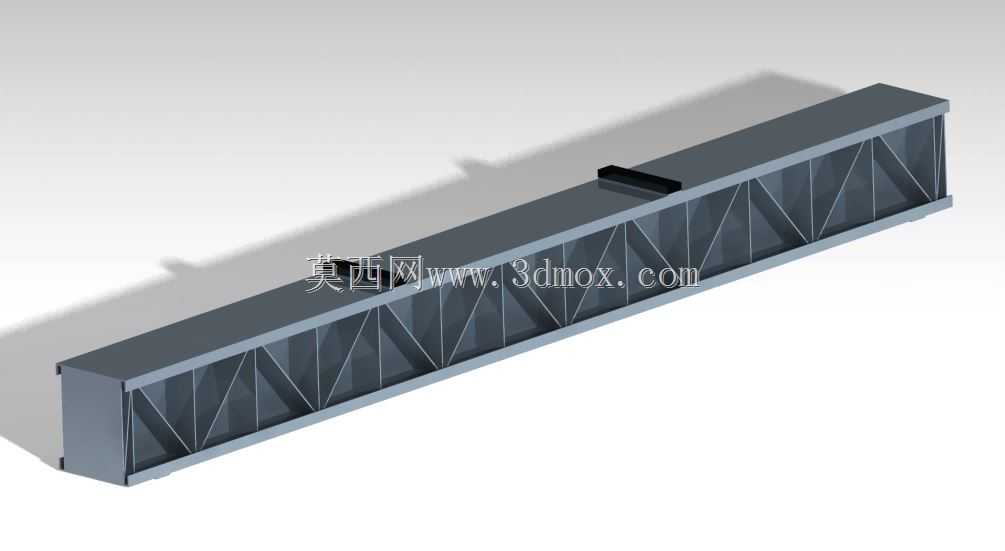

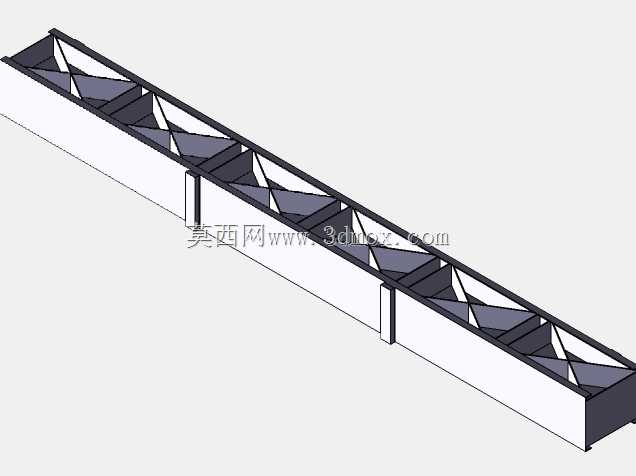

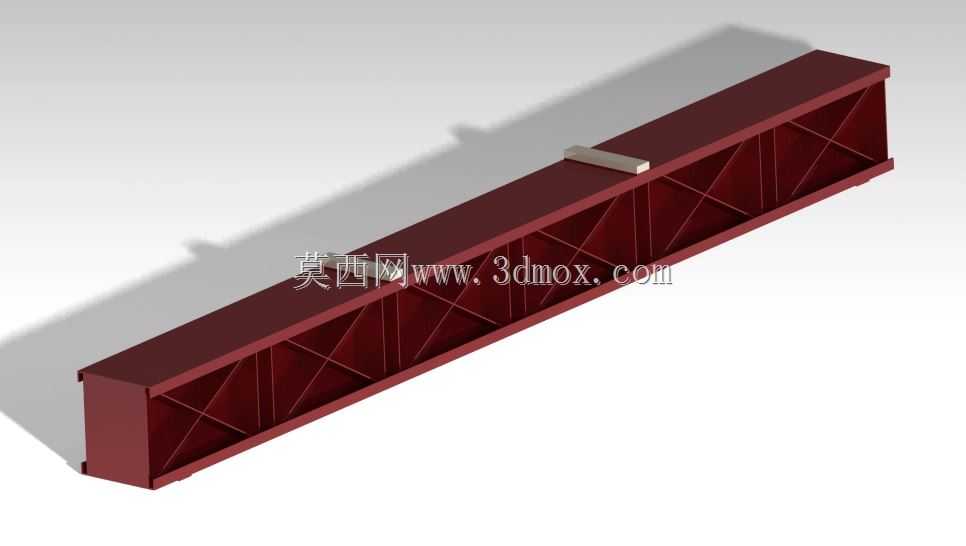

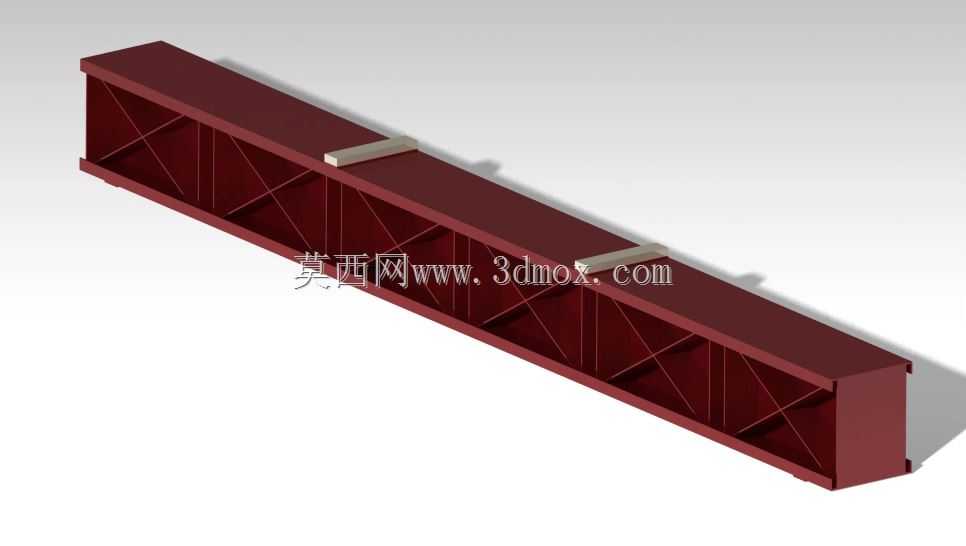

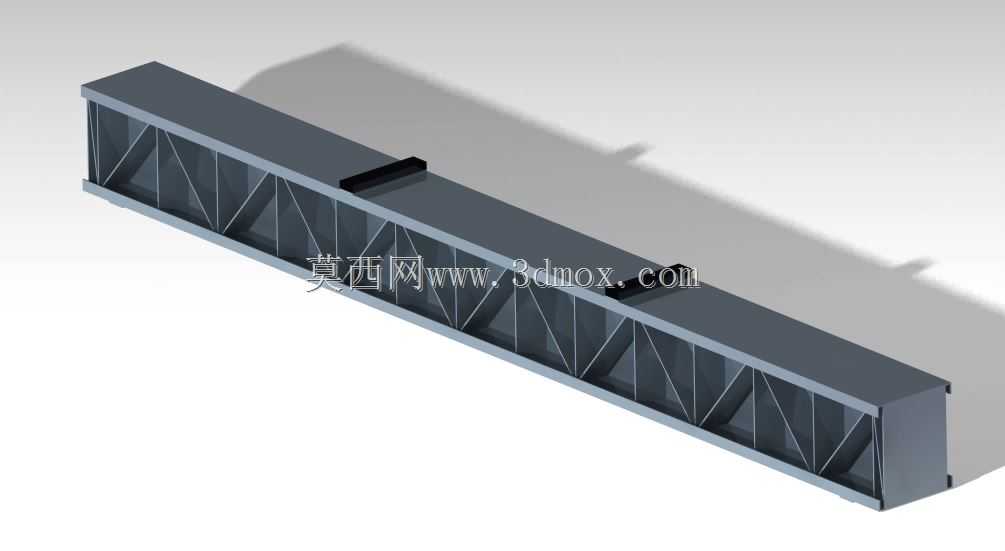

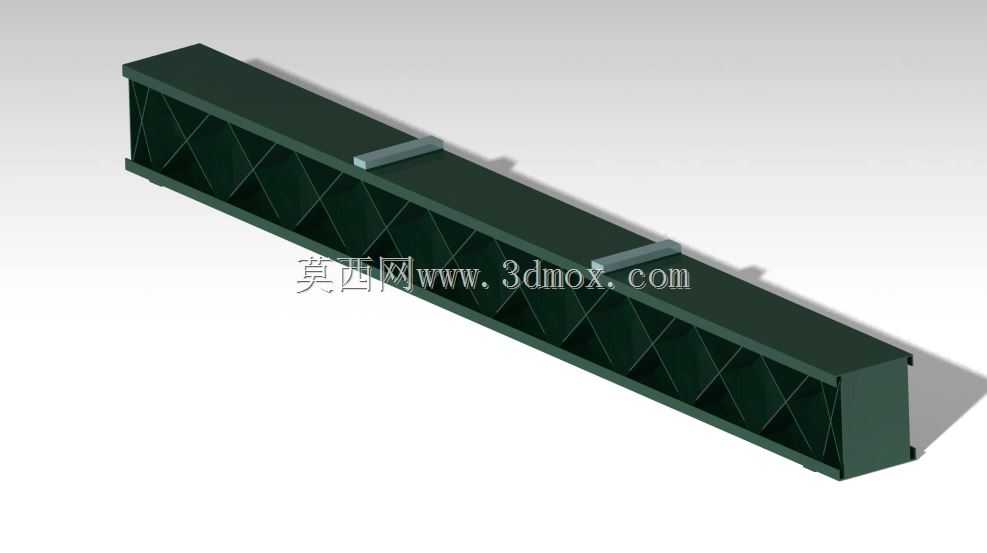

　　本次设计的支撑构件共包含三种差异化的加劲肋布置方案，分别对应不同的荷载工况与安装边界需求。第一种采用交叉内接矩形加劲肋排布，在箱型腔体内部沿构件长度方向等距设置交叉斜向肋板，同时在交叉节点处衔接矩形横向肋，这种排布方式能够在构件承受竖向均布荷载时，将局部集中力快速分散至两侧腹板，大幅提升构件的抗扭刚度，适合应用在存在偏心荷载、需要承担一定水平分力的支撑点位，比如桥梁曲线段的临时支撑、架桥机走行路径旁的辅助承重位。第二种采用对角加劲肋排列形式，腔体内部仅设置沿对角方向的斜向肋板，在保证基础抗剪能力的前提下减少了内部肋板的用材总量，构件自重更轻，适合吊装作业空间受限、单构件吊重要求严格的施工场景，比如城市高架桥梁的狭小作业面支撑安装，能够降低吊装设备的选型要求，提升现场安装效率。第三种为锯齿形带横向加劲肋排列方案，沿构件长度方向的肋板采用锯齿形错落排布，同时间隔设置整幅横向肋板，这种结构在承受反复动荷载时表现更优，能够耗散部分振动能量，适合应用在有施工机械频繁通行、存在振动荷载的支撑区域，比如桥梁施工的临时通道承重支撑、跨线桥梁作业面的防护支架承重梁。

　　从结构外形来看，三种方案均采用闭口箱型截面作为主体结构，截面外轮廓保持统一尺寸，能够适配同规格的端部连接法兰与基础预埋板，现场安装时不需要针对不同加劲肋形式单独加工连接配件，降低了现场施工的适配难度。构件的上翼缘板预留了与上部承重梁、分配梁连接的螺栓孔位，孔位间距按照通用桥梁支架的模数设置，能够和市面上常用的盘扣架、贝雷架配件直接衔接，不需要额外加工过渡连接件。下翼缘板设置了抗剪键槽，安装时与基础顶面的预埋抗剪键契合，能够抵抗水平方向的滑移力，避免支撑构件在荷载作用下出现移位。

　　设计过程中针对三种加劲肋形式分别做了受力验算，在相同的截面外形尺寸、板材厚度条件下，交叉内接矩形加劲肋形式的整体抗弯刚度最高，在同等竖向荷载作用下跨中挠度值最小，适合大跨度的支撑布设场景；对角加劲肋形式的材料利用率最高，在满足常规承重要求的前提下，整体用钢量比交叉肋形式降低约12%，适合对成本控制较严格的标准化施工段；锯齿形加劲肋形式的抗疲劳性能最优，在循环荷载加载测试中，肋板与腹板连接位置的应力集中系数比另外两种形式低18%左右，能够适应长期动荷载作用下的受力需求。

　　安装边界方面，三种构件的端部均采用统一的坡口焊接形式，可根据现场实际支撑长度需求进行接长作业，接长时需要在接口位置设置内衬套，保证对接后的截面同轴度，避免接长位置出现应力集中。构件的侧向设置有可拆卸的连接耳板，能够将多根支撑构件横向连接形成整体排架，提升整个支架体系的整体稳定性，抵抗施工过程中的水平风荷载与意外侧向冲击力。在实际选型应用中，需要根据支撑点位的荷载大小、荷载性质、安装空间条件综合选择对应的加劲肋形式，不需要额外调整构件的外部安装尺寸，即可完成整个支撑体系的搭建，大幅减少现场设计与加工的工作量。
