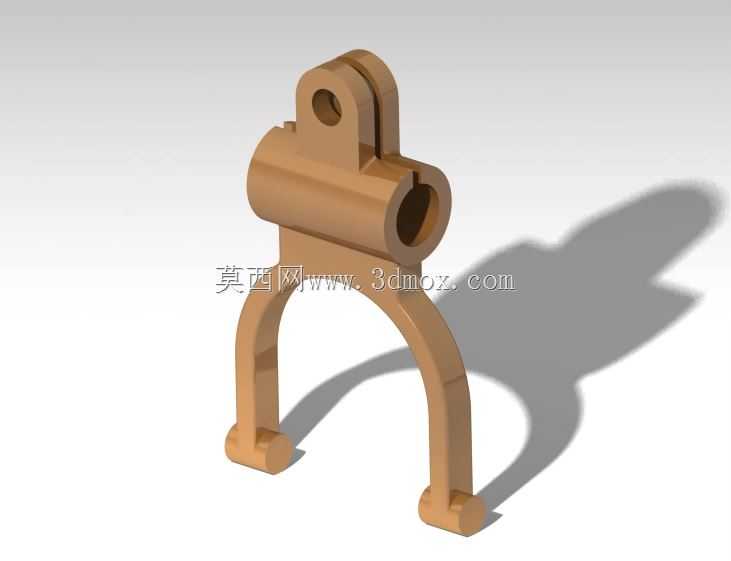

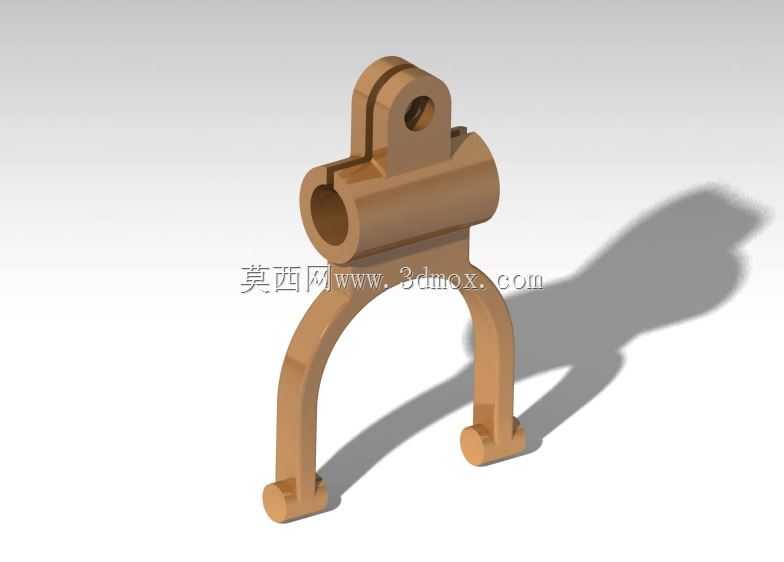

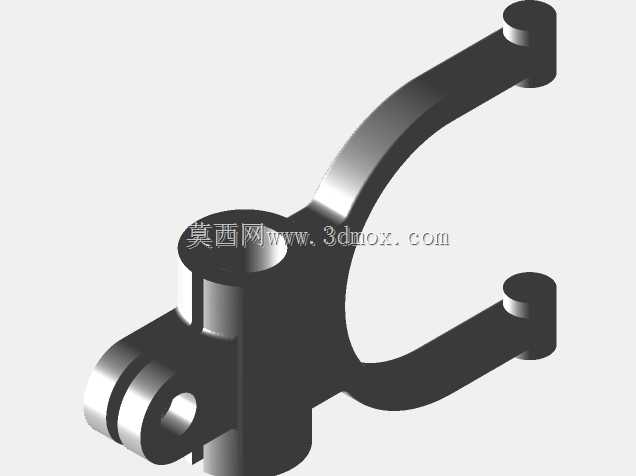

这类叉形连接构件常见于需要实现往复摆动与扭矩传递的机械传动链路中,在轻工自动化输送线的摆杆驱动端、农用机具的悬挂铰接点位、小型内燃机的气门摇臂传动侧都能见到同结构原理的零件,核心作用是通过自身的叉形开口容纳配对的连接头,配合销轴完成两个运动部件之间的铰接,同时传递既定方向的载荷,避免传动过程中出现连接松脱或运动卡滞。从结构功能来看,零件上部的同轴双吊耳是核心铰接承载区,两个吊耳上的通孔需要保证严格的同轴度公差,穿入销轴后既要能让配对连接件在开口间隙内完成设定角度的摆动,又要承受径向的交变载荷,因此吊耳的厚度设计需要匹配对应销轴的抗剪强度,开口间隙的宽度要略大于配对连接头的厚度,预留合理的装配间隙同时避免运动过程中出现过大的横向窜动。
中部的横向贯通孔是该零件与动力输入轴的配合位,孔内壁需要根据传动载荷的大小选择合适的配合公差,若传递扭矩较大还需要在孔侧加工键槽,通过平键完成与轴的周向固定,防止工作过程中零件与轴之间出现相对转动,孔的轴向长度需要匹配对应安装轴段的长度,保证装配后零件不会沿轴的轴向出现窜动。下部的两个弧形支脚是载荷传递的延伸端,弧形的轮廓设计是为了避让运动过程中相邻的构件,避免摆动时与周边零件发生运动干涉,支脚末端的加厚凸台是与下游执行构件的连接点位,凸台的端面需要保证足够的平面度,确保连接时贴合紧密,不会出现偏载导致的连接螺栓受力不均。设计这类零件时,首先要根据整套传动机构的运动行程确定两个支脚的张开角度,角度过小会限制摆动范围导致机构行程不足,
角度过大则会降低支脚的结构强度,在承受冲击载荷时容易出现支脚断裂的问题。其次要核算上部铰接孔与中部轴孔的中心距,这个尺寸直接决定了传动杠杆比,中心距偏差过大会导致整套机构的运动行程与设计值出现偏差,甚至出现运动死点导致机构无法正常运行。安装边界方面,需要重点确认三个方向的尺寸限制:轴向方向上,上部两个吊耳的外侧总宽度要小于安装位的预留空间,避免装配时吊耳与两侧的支座发生摩擦;径向方向上,中部轴孔的中心到支脚末端的最大回转半径,要小于周边构件的避让距离,保证零件在整个摆动行程内都不会与周边零件发生碰撞;装配方向上,中部轴孔的入口端要预留足够的轴件插入空间,避免装配时轴件无法顺利穿入。零件的壁厚设计需要兼顾强度与轻量化要求,
吊耳与中部筒体的衔接位置要做圆弧过渡,避免应力集中导致交变载荷下出现疲劳裂纹,支脚与中部筒体的衔接处同样需要设置过渡圆角,分散支脚承载时的应力。在实际选型应用中,这类零件的材质通常根据载荷工况选择,轻载低速的工况可以选用工程塑料或铸铝材质降低整体重量,中载交变载荷的工况则需要选用45号钢或合金结构钢,配合调质处理提升整体的强度与抗疲劳性能,铰接孔的内壁还可以根据耐磨需求加装铜套,降低销轴转动时的磨损量,延长零件的整体使用寿命。
