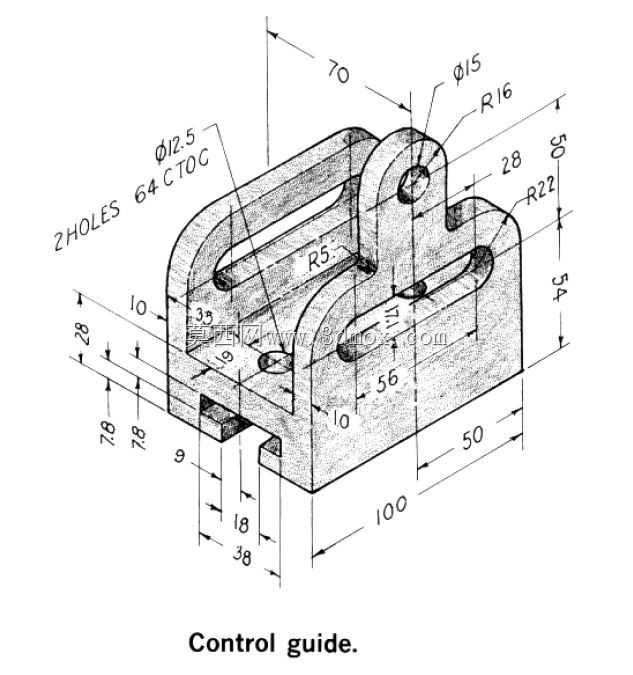

机械控制导向连接支架结构设计

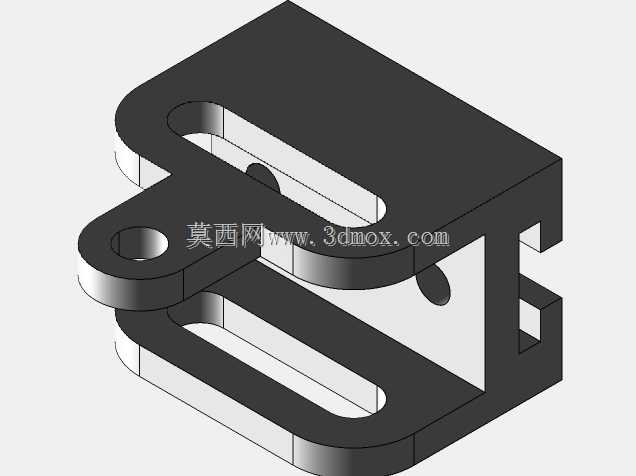

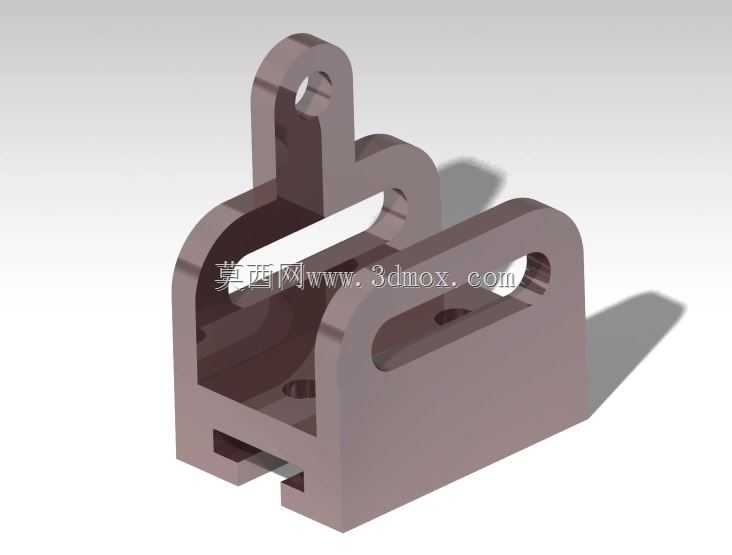

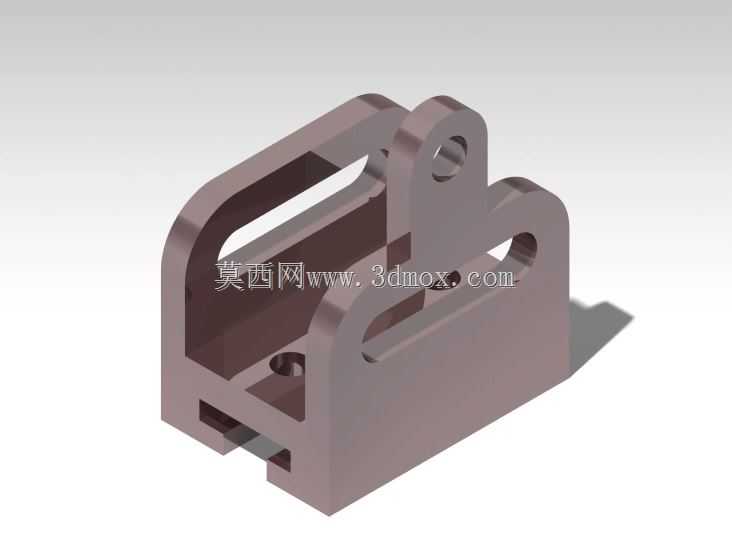

　　这类导向连接支架多应用在工业自动化生产线的工位控制模块、小型工装夹具的动作导向单元，以及轻工机械设备的行程限位组件中，承担着运动部件的行程导向、相邻组件的连接固定、动作执行端的载荷传递作用，在需要小范围直线往复动作、摆动限位的机械结构里十分常见。从结构功能来看，主体采用框型镂空的腔体设计，既能够为内嵌的滑动、摆动构件提供容纳空间，又能通过侧壁的镂空槽减少整体构件的重量，降低运动过程中的惯性负载，避免设备启停时出现动作过冲的问题。上部带孔的凸耳结构是核心的铰接点位，可通过销轴与驱动端的摆臂、气缸活塞杆端的鱼眼接头进行连接，将驱动件的直线或摆动动力传递到支架所带动的执行部件上，凸耳处的孔位做了同轴度公差约束，

　　装配后可减少铰接处的转动卡滞，降低长期运行后的销轴磨损量。两侧壁上的开孔分为两类，一类是贯穿的长圆形导向孔，可配合导向销、直线轴承实现支架自身的滑动导向，限制支架的运动自由度，保证动作路径的直线度，避免运行过程中出现偏载卡涩；另一类是沉头安装孔，用于固定支架所承载的附属功能件，比如行程触发撞块、位置检测感应片等，沉头结构可保证安装后螺栓头部不突出构件表面，避免运动过程中与周边零部件发生干涉。设计过程中首先要匹配安装边界的尺寸约束，支架底部的卡槽结构是与设备基座的安装导轨配合的定位结构，卡槽的宽度、深度公差需要与对应导轨的截面尺寸匹配，保证装配后既不会出现间隙过大导致的晃动，也不会因为过盈量太大导致装配困难。

　　整体壁厚的选择兼顾了强度与轻量化需求，在铰接凸耳、导向孔周边这些应力集中的区域做了局部加厚处理，避免长期受交变载荷作用出现结构开裂，而在非受力的腔体侧壁区域则做了减薄和镂空，控制整体的材料用量与构件重量。这类构件在实际选型应用时，需要重点核对几个关键尺寸：一是上部铰接孔的中心到底部安装面的高度尺寸，这个尺寸直接决定了驱动件的安装行程范围，尺寸偏差过大会导致驱动件行程不足或者过行程损坏；二是两侧导向孔的中心距与平行度，这两个参数直接影响支架滑动过程的顺畅度，平行度超差会导致导向销磨损加快，运行阻力增大；三是内部腔体的净空尺寸，需要保证内嵌的运动构件在全行程范围内不会与腔体内壁发生碰撞，预留足够的安全间隙。从加工工艺角度来看，

　　这类结构采用金属铣削加工或者压铸成型都可实现，铣削加工的零件精度更高，适合小批量定制的设备场景，压铸成型的零件成本更低，适合大批量量产的标准化工装设备。结构的边角处都做了圆角过渡处理，既可以减少加工过程中的应力集中，也能避免装配调试过程中尖锐边角对操作人员造成划伤，同时圆角过渡也能提升构件的疲劳强度，在长期承受交变载荷的工况下延长使用寿命。在实际设备运行中，这类支架的运动频率通常在每分钟10-60次区间，铰接孔和导向孔位置需要根据工况选择是否加装衬套，在有粉尘、切削液的加工设备场景中，还可以在导向孔位置加装防尘密封圈，避免杂质进入配合面加剧磨损。
