带挂接耳座的管状连接锁紧构件

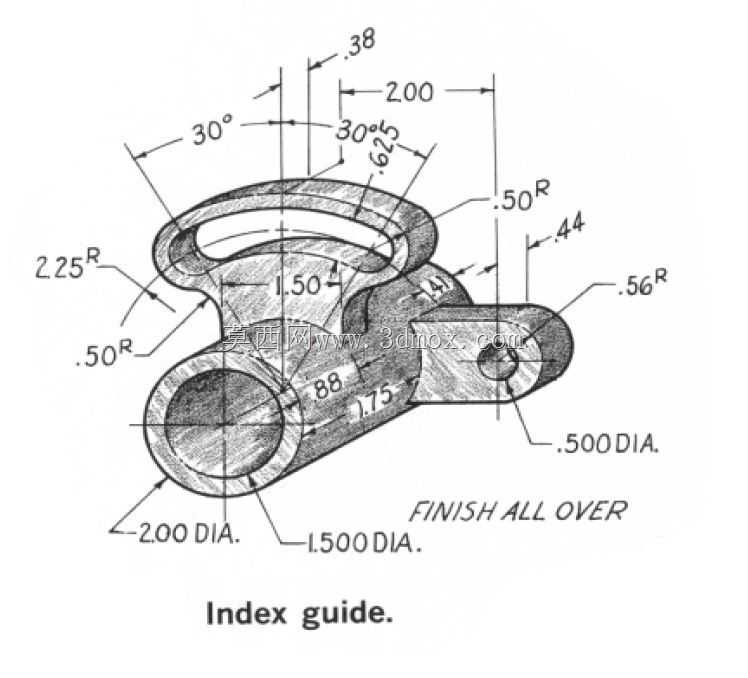

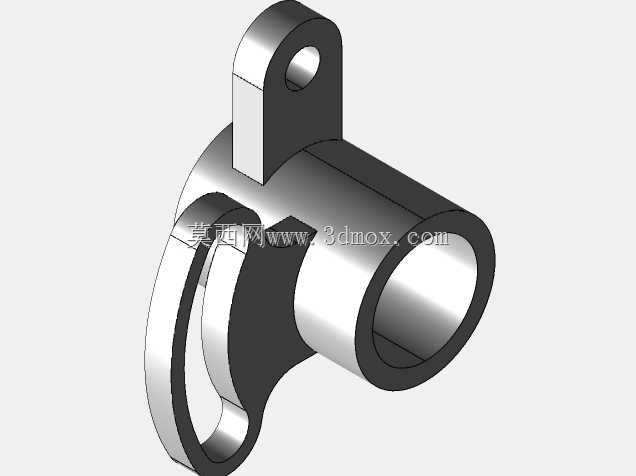

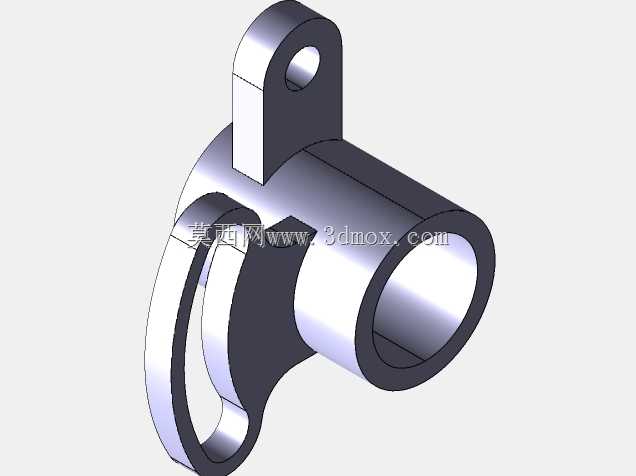

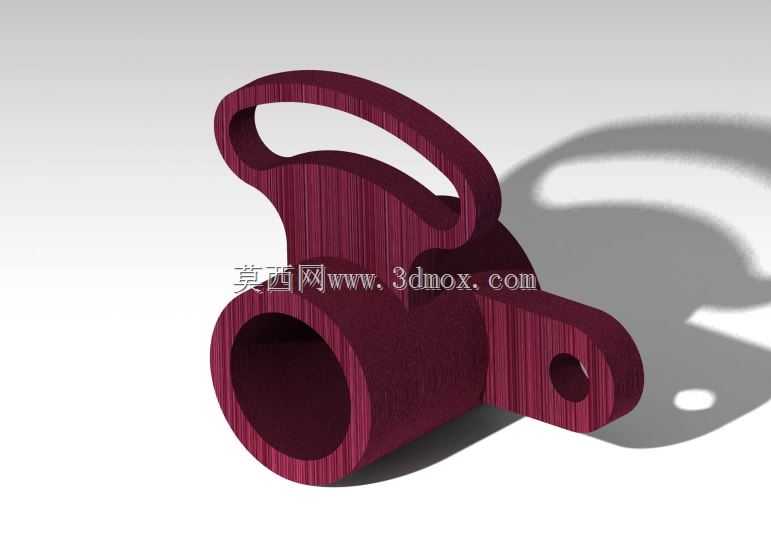

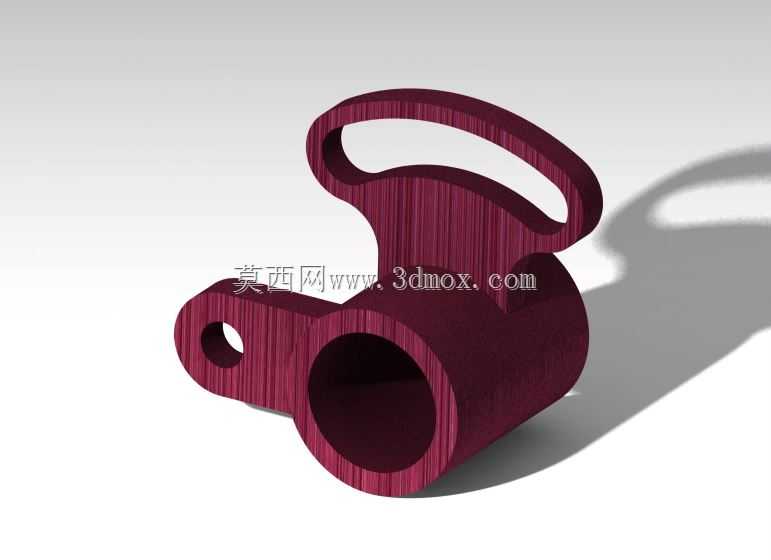

　　这类带挂接耳座的管状连接锁紧构件，在轻工输送线、小型工装夹具、户外便携折叠设备的管路接驳场景中十分常见，核心作用是实现两根同径圆管的快速对接锁紧，同时通过一体成型的耳座结构提供额外的挂接、铰接安装点位，无需额外焊接转接支架，能大幅减少现场装配的工序量。从结构功能来看，主体的管状腔体是核心的承力部位，内壁加工有与对接管匹配的定位止口，装配时对接管插入腔体后，依靠腔体与管外壁的配合公差保证同轴度，避免接驳后出现管路偏摆、晃动的问题；上方的弧形挂耳是一体化设计的受力结构，挂耳的内弧面与主体管外壁做了大圆角过渡，避免应力集中导致的受力断裂，挂耳上的镂空区域既可以作为手动扳动的施力位，方便装配时旋转构件调整锁紧角度，也可以穿装安全销、

　　挂装牵引绳索，适配不同场景的临时固定需求；侧方伸出的单耳座带有同轴安装孔，主要用于铰接支撑杆、限位拉杆，在折叠类设备中，这个耳座就是折叠转动副的固定端，孔位的同轴度公差控制在0.02mm以内，保证铰接转动时无卡滞、无窜动。设计过程中首先要确定主体管的通径尺寸，需要匹配常用的标准圆管外径规格，避免出现非标准管径导致的配件适配难题，腔体的有效插接深度一般取管径的1.2-1.5倍，保证插接后的接触面积足够，承受径向载荷时不会出现插接部位脱出的问题；挂耳的弧形轮廓做了等壁厚设计，壁厚与主体管的壁厚保持一致，既避免注塑或铸造成型时出现壁厚不均导致的缩孔、变形问题，也能保证挂耳部位的受力强度与主体一致，不会出现局部强度不足的断裂风险；

　　侧方耳座的安装孔中心到主体管轴线的距离，需要根据配套铰接件的转动半径确定，要保证铰接件转动时不会与主体管外壁发生运动干涉，耳座的厚度根据额定铰接载荷计算，一般取安装孔直径的0.8倍，保证孔位承受剪切力时不会出现耳座开裂的问题。安装边界方面，构件整体的外轮廓最大宽度由侧方耳座的伸出长度决定，安装时需要在耳座侧预留至少等于耳座长度的操作空间，方便穿装铰接销轴；上方挂耳的顶部到主体管轴线的高度，决定了挂接作业时的操作空间，穿装安全销时需要预留至少20mm的手指操作空间；构件的轴向总长度为插接深度的2倍加上两端的工艺倒角尺寸，装配时对接的两根管分别从两端插入，到位后通过侧壁的顶丝孔拧入紧定螺钉实现轴向锁紧，也可以在腔体内部加装弹性卡圈，

　　实现无工具的快速插拔锁紧。实际应用中，这类构件常被用在折叠式物料推车的车架管接驳、户外临时护栏的管段连接、小型工装的可调支撑臂连接等场景，相比传统的法兰连接、焊接连接，这种一体化带耳座的构件不需要额外准备转接配件，装配效率能提升60%以上，同时可拆卸的结构也方便设备的收纳运输，减少储运过程中的空间占用。结构细节上，所有的棱边都做了R2以上的圆角处理，避免装配作业时划伤操作人员，主体管的两端口做了15度的导入倒角，方便对接管快速插入腔体，即使在视线不佳的作业场景下，也能快速完成管段对接；挂耳的镂空边缘做了滚花纹理，手动扳动时能增加摩擦力，避免手上沾有油污时出现打滑问题；侧方耳座的安装孔两端做了沉孔设计，铰接销轴装入后两端的卡簧可以完全沉入沉孔内，不会突出耳座表面，避免转动时卡簧与周边结构发生剐蹭。受力校核阶段，重点对挂耳与主体的连接过渡部位、侧方耳座的根部做了有限元分析，在额定挂接载荷、额定铰接载荷的作用下，最大应力出现在过渡圆角处，数值远低于常用工程塑料或铸铝材料的许用应力，长期使用不会出现塑性变形或疲劳断裂的问题，满足常规工业场景的使用强度要求。
