双支撑式轴类安装固定支座结构

　　这类双支撑式轴架是轴系传动结构里极为常见的支撑构件，日常在轻工输送线、小型机床进给单元、非标自动化传动工位上都能见到它的身影，核心作用是为回转类轴件提供稳定的径向支撑，约束轴件运行过程中的径向窜动，保证轴上配套的带轮、齿轮、辊筒等部件始终保持精准的回转中心，避免因支撑偏移带来的传动卡顿、部件偏磨、运行异响等问题。

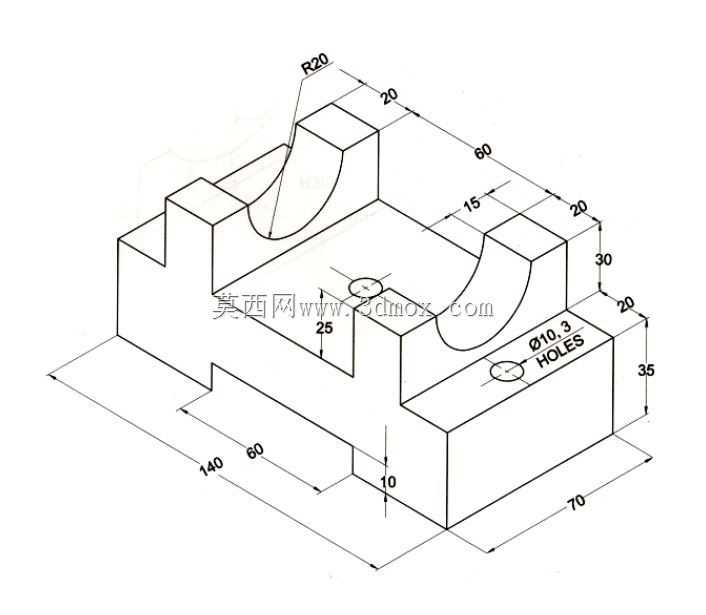

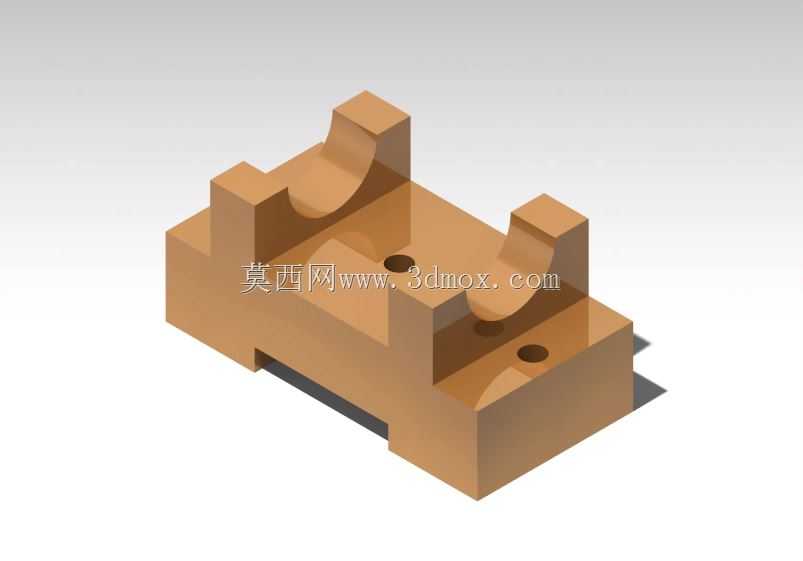

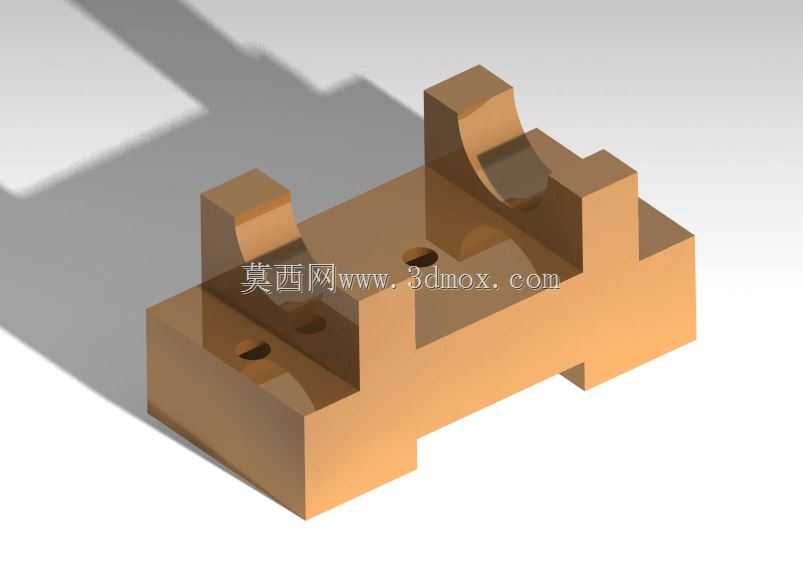

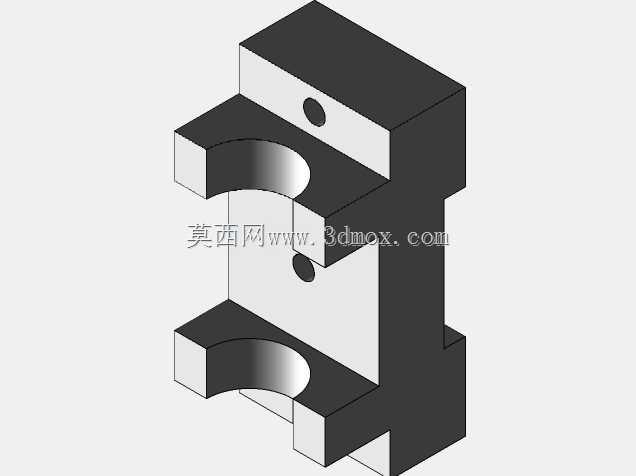

　　从结构设计逻辑来看，该轴架采用一体式底座加双侧支撑臂的构型，底座部分为平整矩形结构，预留了两个贯通的安装孔位，安装时可通过内六角螺栓直接将支座固定在设备的安装基板或者型材架上，两个安装孔的孔距经过匹配计算，能够抵消轴件回转时传递到支座的倾覆力矩，避免长期运行后支座出现松动偏移。双侧支撑臂顶部设计有同轴的半圆弧形支撑槽，槽面的弧度与待支撑轴件的外径完全匹配，轴件放置入槽后可配合上压盖形成完整的轴孔配合面，这种开式半圆槽的设计相比整体式轴孔，在装配时不需要从轴端穿入，可直接从轴段径向位置完成安装，大幅降低了长轴、多支撑点轴系的装配难度，尤其适合设备后期维护更换支撑件的场景，不需要拆解整根轴上的其他传动部件就能完成支座的拆装更换。

　　在实际选型应用时，首先要确认支撑槽的圆弧直径与待支撑轴的轴径公差匹配，通常槽面与轴径的配合选用间隙配合，保证轴件回转时不会出现卡滞，同时间隙量控制在合理范围内，避免支撑间隙过大带来的轴系跳动。其次要关注底座的安装边界尺寸，底座的总长度、总宽度需要匹配安装位置的预留空间，两个安装孔的中心距要和设备基板上的预留螺纹孔位完全对齐，避免出现安装干涉。支撑臂的高度决定了轴件的安装中心高，这个尺寸需要和配套传动部件的中心高匹配，比如和电机输出轴、相邻支座的支撑槽中心高保持一致，否则会出现轴系倾斜，导致传动带跑偏、齿轮啮合错位等问题。

　　从结构强度设计角度，支撑臂与底座的衔接位置做了圆弧过渡处理，避免直角衔接带来的应力集中问题，当轴件承受径向载荷时，应力可以顺着过渡圆弧均匀分散到底座整体结构上，不会在衔接位置出现应力断裂的风险。底座底部设计为全平面结构，安装时与安装基面完全贴合，保证支撑的稳定性，不会因为基面接触不全出现支座倾斜。这类轴架通常会根据使用场景选用不同的材质，常规载荷场景下选用45号钢调质处理即可满足强度要求，在有腐蚀环境的场景下可选用不锈钢材质，有轻量化需求的场景也可选用高强度铝合金加工，槽面根据使用需求可加装轴瓦或者直接加工为配合面，高速回转场景下还可在支撑位置加装轴承，将滑动摩擦转换为滚动摩擦，降低运行阻力与磨损量。

　　在实际装配调试过程中，需要先将支座通过螺栓初步固定在安装基面上，不要完全锁紧螺栓，将轴件放置到两个支撑槽内，使用百分表打表检测轴件的径向跳动与水平度，通过微调支座的位置保证轴件的同轴度、水平度符合设计要求后，再对角锁紧安装螺栓，避免锁紧过程中支座出现偏移。如果是多支撑点的长轴结构，需要逐段调整每个支座的中心高，保证所有支撑槽的中心在同一条直线上，避免轴件出现别劲的情况，导致轴件转动阻力过大，长期运行出现轴件弯曲、支撑面异常磨损的问题。日常维护时需要定期检查支座的固定螺栓是否松动，支撑槽面的磨损情况，如果磨损量超过设计允许值，需要及时更换支座，避免轴系支撑精度下降影响整台设备的运行稳定性。
