工业设备用弧形铰接臂支架结构设计

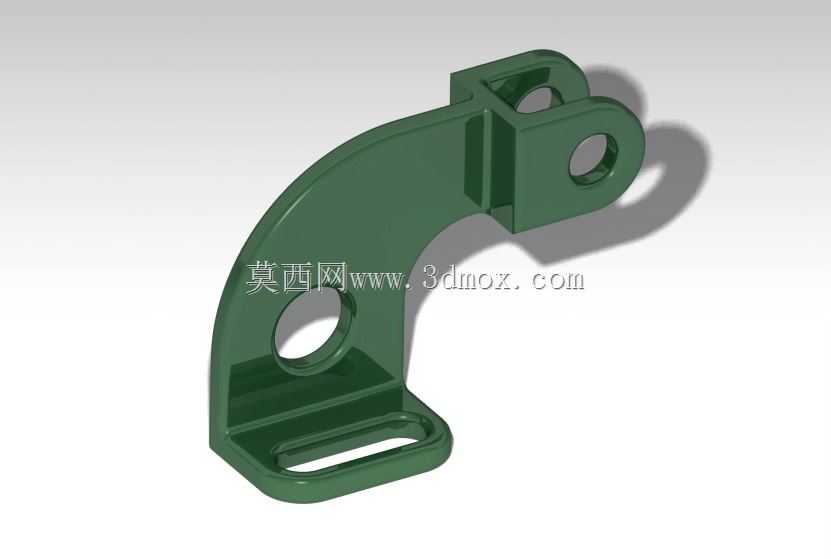

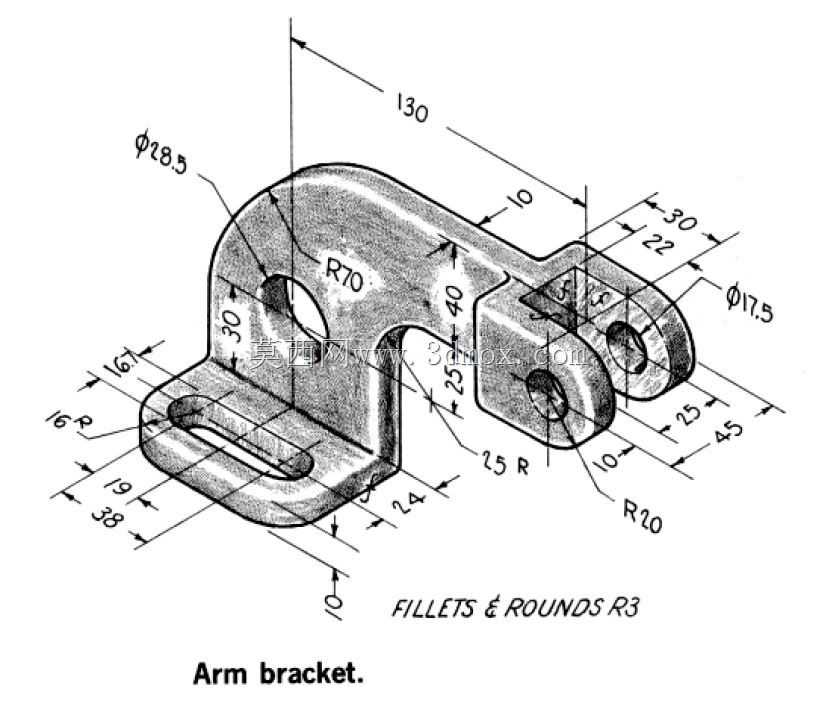

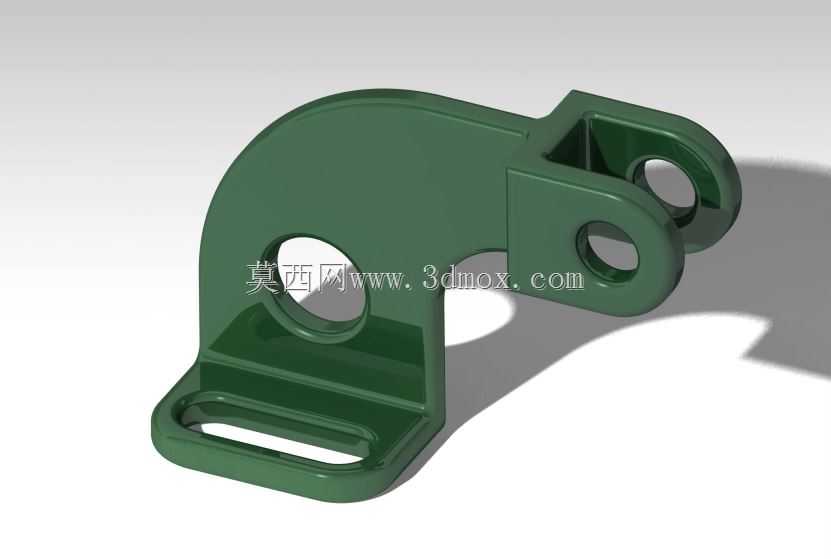

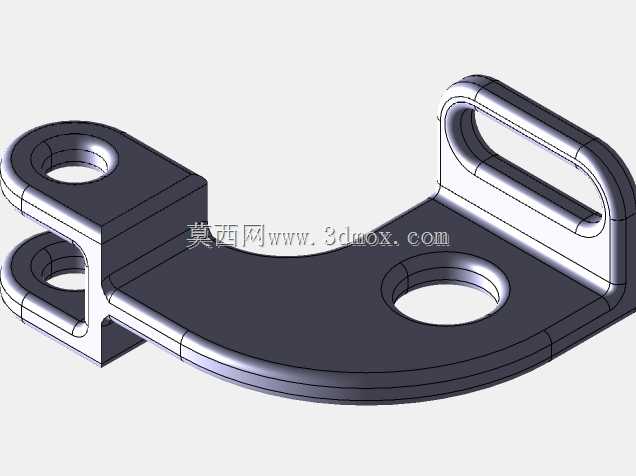

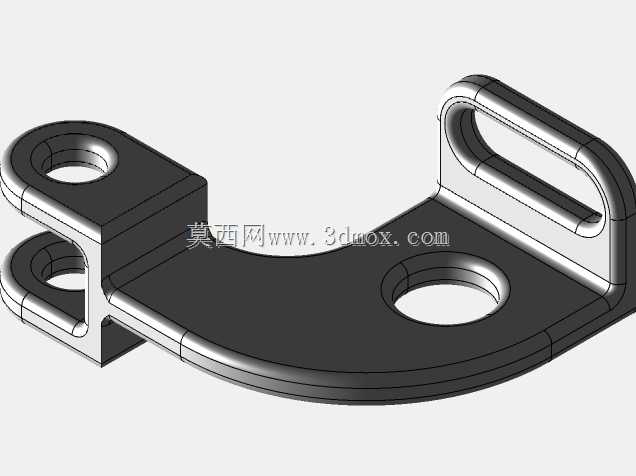

这类带弧形主体的铰接臂支架，多应用在中小型工业设备的连杆传动、操作臂支撑场景中，常见于轻工自动化生产线的辅助定位机构、小型工程机械的操纵连杆组件、农用机械的调节臂连接部位，核心作用是作为两个运动构件之间的铰接承载基体，同时通过底部的安装结构实现与设备机架的刚性固定，传递运动过程中的拉压载荷与小幅扭矩，避免铰接部位直接与机架本体接触造成的母材磨损，也方便后期维护时单独更换易损的铰接连接件。从结构细节来看，主体弧形段的大圆孔是主铰接点位，孔位边缘做了加厚翻边处理，这部分是承载的核心区域，实际工作中销轴穿过该孔与主动臂连接，翻边结构可以有效增加孔位的接触长度，降低销轴单位面积的承压应力，避免长期交变载荷下出现孔位失圆变形。端部延伸出的双耳结构是副铰接点位，两个同轴的小孔用于连接从动连杆，双耳的间距设计需要匹配对应连杆的端部厚度，保证连杆转动时不会出现轴向窜动，同时双耳的外侧平面与主铰接孔的轴线保持严格的垂直度公差，避免连杆运动时出现卡滞、偏磨的问题。底部的长条形安装槽是该支架的固定接口，长槽设计相比圆孔具备更大的安装调节余量，现场装配时可以根据实际的连杆运动行程微调支架的固定位置，补偿机架加工时的位置度误差，安装槽的边缘同样做了压筋加强处理，避免螺栓锁紧时槽位边缘出现压溃变形。设计这类支架时，首先要根据实际承载工况确定主体板材的厚度，弧形段的曲率半径需要避让运动过程中主动臂的摆动轨迹，避免臂架摆动时与支架本体发生运动干涉，主副铰接孔的中心距是核心尺寸参数，直接决定了连杆机构的传动比与运动行程，设计时需要结合连杆机构的运动学仿真结果反复校核，保证从动件的运动范围符合设计要求。安装边界方面，底部安装面的平面度需要控制在合理公差范围内，保证支架固定后与机架表面完全贴合，避免螺栓锁紧后支架出现附加内应力；主铰接孔的轴线需要与底部安装面保持平行，否则会导致销轴承受额外的弯曲载荷，大幅缩短销轴与衬套的使用寿命；双耳结构的内侧面需要与主铰接孔的轴线保持垂直，保证连杆转动时的同轴度。实际建模过程中，所有孔位的边缘都做了圆角过渡处理，避免应力集中，尤其是弧形段与底部安装板的连接部位，采用了大圆角平滑过渡，分散载荷传递路径上的应力峰值，提升构件的疲劳强度。这类支架通常采用铸钢或者高强度铝合金压铸成型，部分小载荷场景也会采用钢板冲压焊接成型，不同工艺对应的壁厚设计、圆角取值都有对应的工艺要求，铸造成型时需要考虑拔模斜度与壁厚均匀性，避免出现缩孔、浇不足等铸造缺陷，冲压焊接件则需要考虑折弯半径与焊接变形的控制，保证成品的尺寸精度符合装配要求。在实际选型应用时，需要根据设备的最大工作载荷核算主副铰接孔的承压能力、支架主体的抗弯强度，同时核对安装槽的尺寸是否适配现场的安装螺栓规格，主副铰接孔的直径是否匹配现有标准销轴的尺寸，避免出现装配不匹配的问题。
