带限位槽的弯折式连接固定支架结构

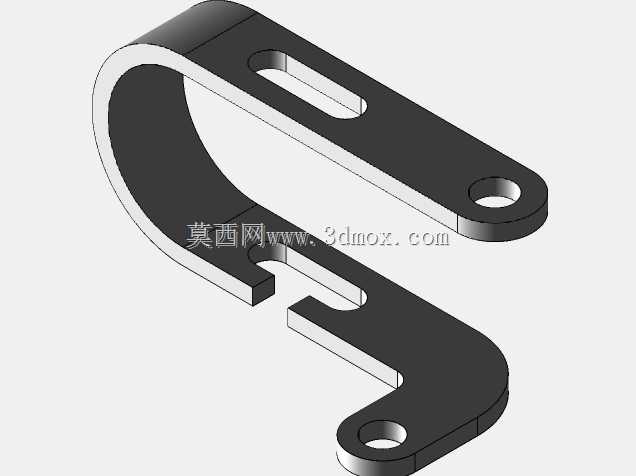

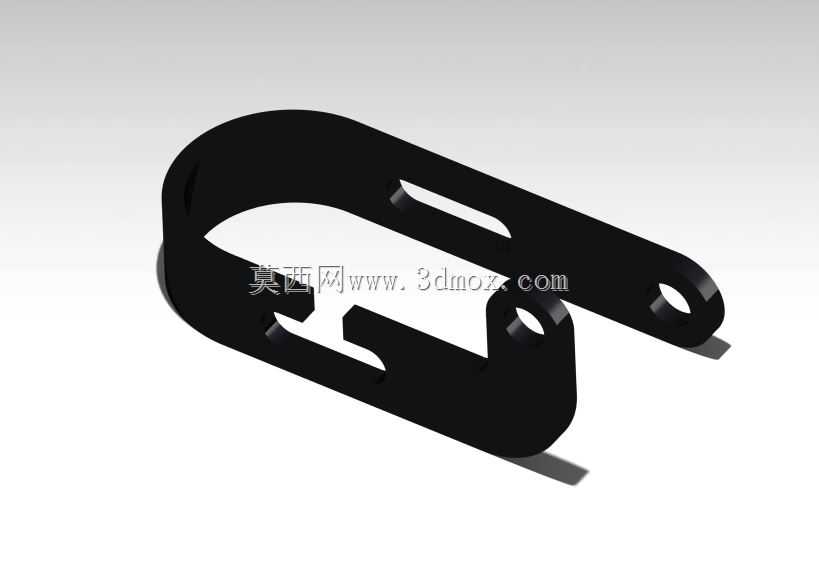

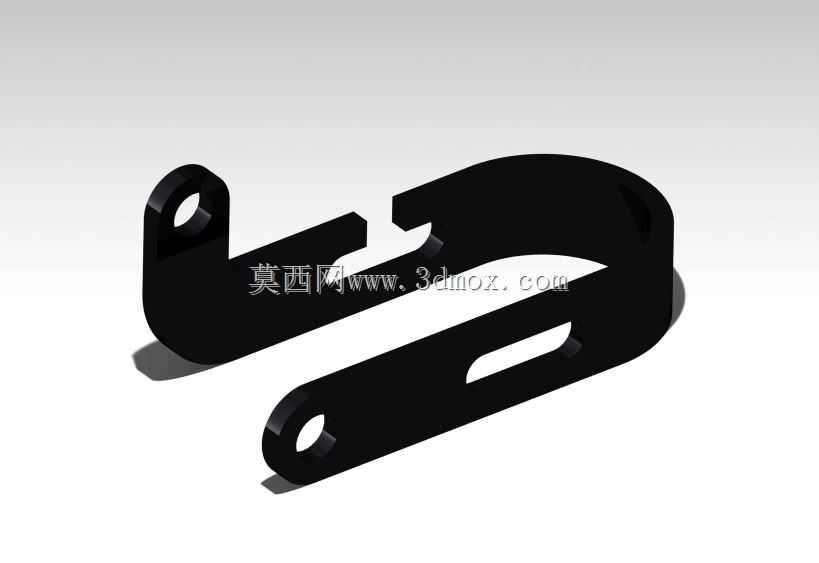

　　这类弯折成型的连接固定支架，在轻工装配线、小型自动化设备的外围辅件安装场景中十分常见，多数时候用来固定传感器走线、小型气动管路的导向卡扣，或是作为设备外罩薄板与内部型材框架之间的衔接连接件，不需要承受大载荷，但对安装的适配性、定位的便捷性有明确要求。从结构本身来看，整体采用单块板材弯折成型，没有额外的拼接焊缝或者铆接结构，加工时仅需要通过冲压落料、冲孔、弯折三道核心工序就能完成毛坯制作，后续做发黑或者喷塑的表面处理即可投入使用，加工成本低，批量生产的一致性容易控制，适合设备厂商做常备标准件备货。

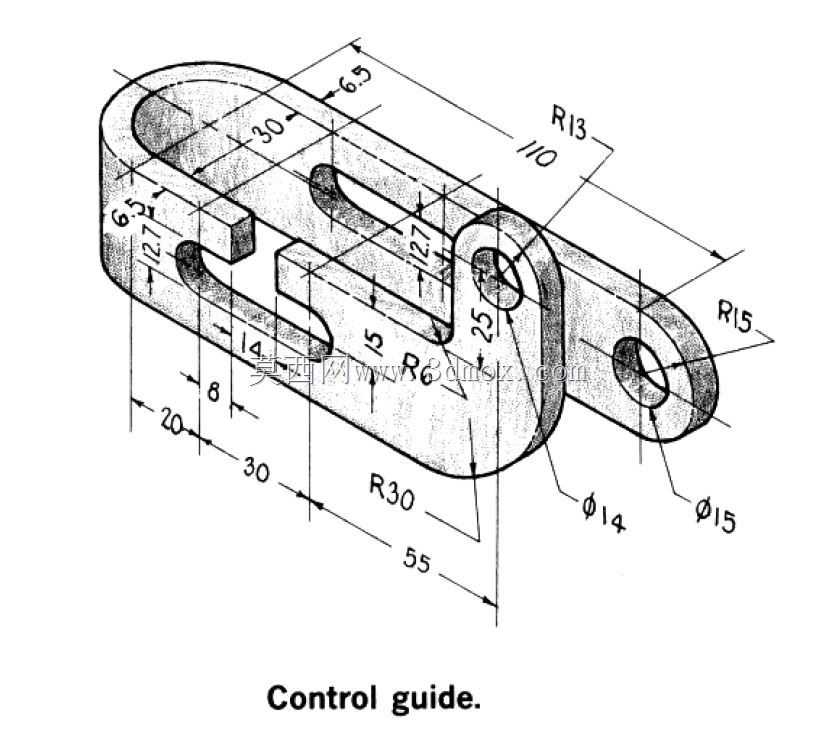

　　设计时首先考虑的是安装边界的适配性，支架一端的环形弯折结构，主要用来卡套在直径固定的圆管或者圆柱定位销上，不需要额外做周向固定，依靠弯折后的板材自身弹力就能抱紧安装基准，安装时直接卡入即可，不需要拧紧紧固件，能大幅缩短现场装配的时间。另一端延伸出的平直臂上开有长条形的限位槽，这个槽的作用是给安装位置留出调整余量，现场装配时如果相邻构件的安装孔位存在少量偏差，不需要重新扩孔或者调整其他部件的位置，只需要沿着长槽方向微调支架的位置，对准孔位后拧紧紧固件即可，容错空间能覆盖常规钣金加工的公差累积范围。平直臂末端的两个同轴圆孔，是用来穿装固定螺丝或者连接销轴的，孔位的同轴度公差控制在0.1mm以内，避免安装时出现别劲的情况，导致支架产生额外的内应力，长期使用下出现变形断裂的问题。

　　支架中部的两个缺口式卡槽，是专门为快速卡装配套的卡扣件设计的，不需要额外做螺丝固定，将配套的塑料卡扣或者金属弹片直接卡入卡槽，就能完成线束或者管路的固定，拆卸维护时直接拨开卡扣就能取下管线，不需要完全拆下整个支架，后期运维的效率更高。弯折处的圆角半径是根据板材厚度设定的，避免弯折时出现应力集中导致的开裂，同时弯折后的回弹量在模具设计时就做了补偿，保证成品的环形抱紧部位的内径尺寸稳定，不会因为批次差异出现卡装过松或者过紧的问题。

　　实际选型使用时，需要注意支架的板材厚度对应的抱紧力范围，如果用来固定较重的管线或者需要承受一定的侧向力，需要选择厚度更大的板材加工的型号，避免长期受力下支架张开脱落。安装时环形卡接端要完全卡入基准圆柱的定位槽内，避免设备运行时的振动导致支架沿轴向窜动，长槽端的固定螺丝不需要在初装时就完全拧紧，待所有相邻部件调整到位后再最终锁紧，能最大化发挥长槽的位置调整作用。这类支架因为结构简单，安装便捷，在各类非标自动化设备、小型输送线、实验室检测设备的外围辅件固定场景中都能适用，相比传统的直角角码连接方式，它的卡接式安装不需要在基准圆管上打孔，不会破坏基准构件的结构强度，同时调整空间更大，适配的安装场景更灵活。
