机械传动用杠杆式拨动构件结构设计

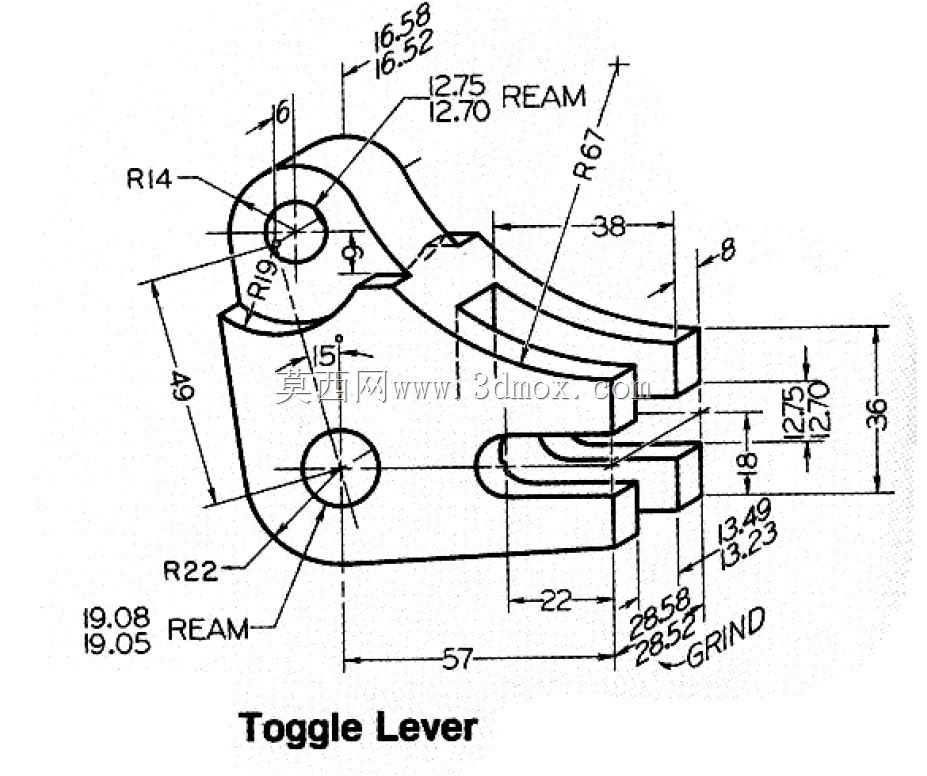

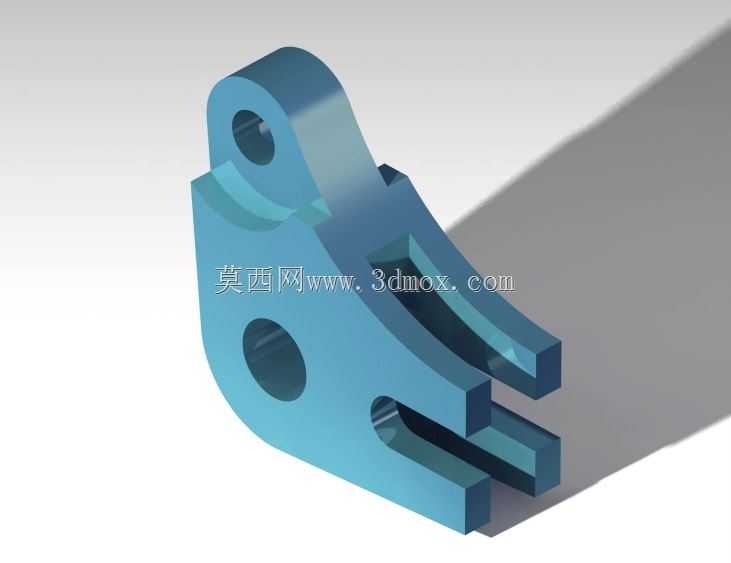

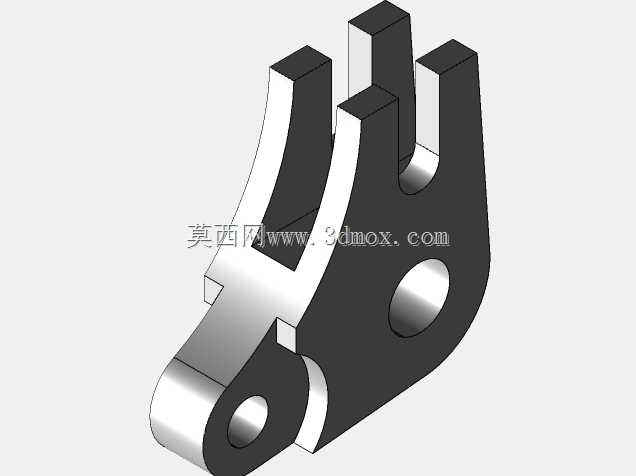

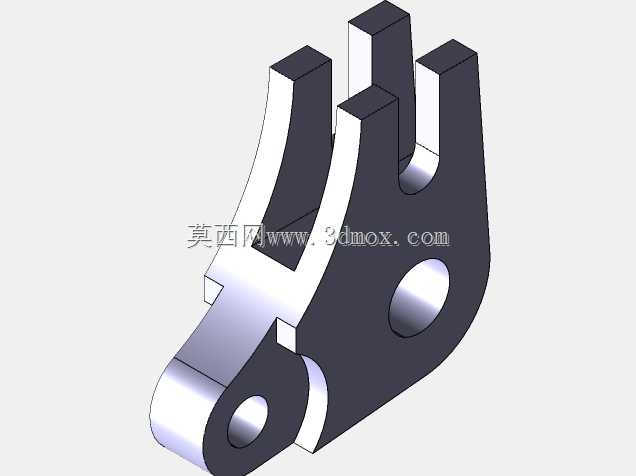

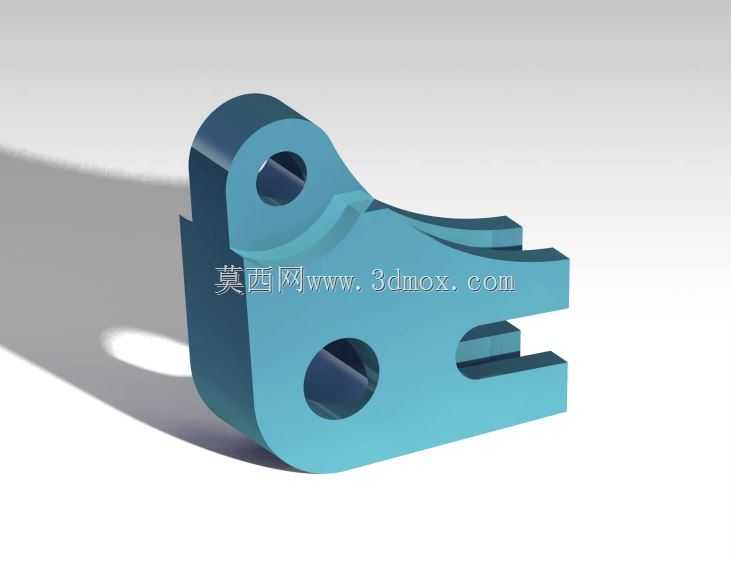

　　这类拨动杆构件在常规机械传动场景中应用十分广泛，常见于各类需要行程切换、档位调节、位置锁定的工装夹具、手动操作机构、小型传动模组当中，作为力传递与动作切换的中间执行件，承担着把外部输入的扳动、按压作用力转化为受控部件位移的核心作用，实际运行时不会承受持续的重载冲击，更多是承担动作触发、位置保持、行程限位的功能，是很多手动调节类设备里容易被忽略但直接影响操作手感与动作可靠性的小零件。从结构设计逻辑来看，整个构件采用一体化切削成型的思路，没有额外的拼接、焊接结构，整体轮廓顺着力的传递路径做了圆弧过渡处理，避免直角位置出现应力集中的问题，两个带通孔的安装位分别对应不同的功能：上方的通孔是构件的旋转铰接支点，装配时会穿入定位销轴，

　　让整个拨动杆可以绕这个支点做定角度的圆弧摆动，孔的内径与销轴采用间隙配合，保证摆动过程无卡滞，同时孔的端面做了轻微的倒角处理，既方便装配时销轴的导入，也能避免长期摆动后孔口边缘出现毛刺卡滞的问题。下方的通孔是力的输入端或者输出端，根据实际装配场景的不同，可以穿入连接销与操作手柄或者被驱动的滑块部件相连，传递扳动的作用力，孔位的位置经过力臂比例的核算，保证操作人员用较小的扳动力就能带动末端的卡位结构完成动作，不会出现操作费力的情况。构件末端的叉形开口结构是核心的功能卡位端，开口的宽度尺寸与被拨动部件的卡位凸台尺寸匹配，摆动过程中开口的两个侧面会推动凸台完成位置切换，开口内侧的边缘同样做了圆角过渡，

　　避免长期摩擦出现棱角磨损导致动作间隙变大。从安装边界来看，整个构件的外轮廓没有突出的尖锐结构，摆动过程中所有的运动轨迹都在预设的安装空间内，不会和周边的机架、其他传动零件发生运动干涉，构件的厚度尺寸根据常规的安装槽宽度设定，装配时可以直接嵌入对应的安装槽位内，侧面不需要额外加装过多的限位垫片，只需要在铰接销轴的两端加装卡簧就能完成轴向的定位，装配流程十分简便。在实际的工况适配中，这类构件的表面没有复杂的曲面结构，不管是采用机加工方式直接切削成型，还是采用粉末冶金、精密铸造的方式批量生产，都能很方便地保证尺寸精度，不需要做后续的复杂表面处理，常规的发黑或者镀锌处理就能满足普通车间环境下的防锈需求。

　　设计过程中特意把力传递路径上的截面厚度做了均匀化处理，不会出现局部过薄导致受力断裂、局部过厚造成材料浪费的问题，整个构件的重量控制在合理区间，手动操作时不会因为零件自重出现误动作，同时铰接支点的位置与两个受力点的位置经过反复校核，保证摆动到两个极限位置时都能有稳定的自锁角度，不会因为设备运行的振动出现自行脱档、位置偏移的问题。很多一线装配人员在调试这类构件的时候，往往会注意铰接孔的配合间隙，如果间隙过大，会导致拨动行程出现空程，操作手感虚位明显，如果间隙过小，会出现摆动卡滞，尤其是在车间温度变化较大的场景下，金属热胀冷缩容易导致销轴与孔抱死，因此设计时预留的配合间隙刚好兼顾了动作顺畅度与传动精度的要求。叉形开口的深度尺寸也经过核算，保证摆动到最大行程位置时，被驱动的凸台不会从开口中脱出，同时在非受力的外轮廓位置，都做了大圆弧的减重处理，既减少了零件的整体重量，也避免了棱角位置对操作人员造成划伤的风险。这类构件虽然结构不复杂，但是在很多手动调节的工装、小型设备的操作机构里是不可或缺的，其结构的合理性直接影响整个操作机构的使用寿命与操作体验，很多同类型的零件在长期使用后出现的卡位失效、摆动松旷问题，往往都是因为初始设计时力臂比例不合理、孔位配合间隙不当、开口位置磨损量预留不足导致的，而这个结构在这些细节上都做了对应的优化，能够适配多数常规的机械传动调节场景，不需要做过多的结构修改就能直接套用在对应的安装位置上。
