机床进给系统用三角支撑式进给杆轴承

项目分类:通用机械零部件 发布时间:2021-11-01 ID:353605
  • 机床进给系统用三角支撑式进给杆轴承
  • 机床进给系统用三角支撑式进给杆轴承
  • 机床进给系统用三角支撑式进给杆轴承
  • 机床进给系统用三角支撑式进给杆轴承
  • 机床进给系统用三角支撑式进给杆轴承
  • 机床进给系统用三角支撑式进给杆轴承

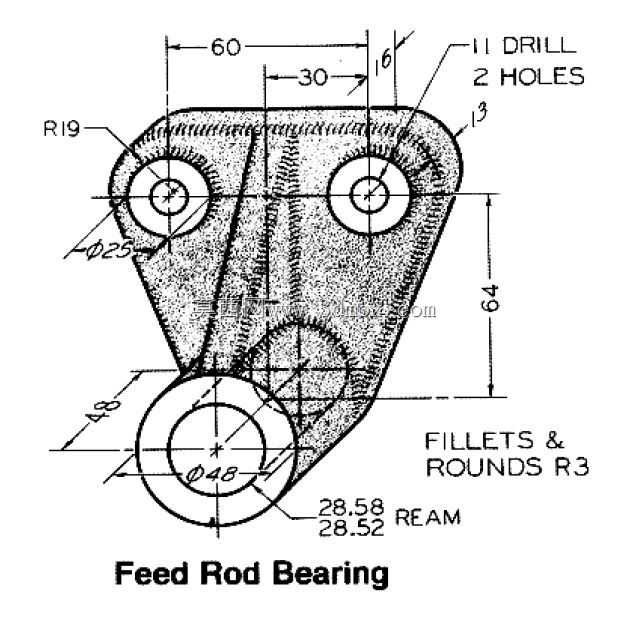

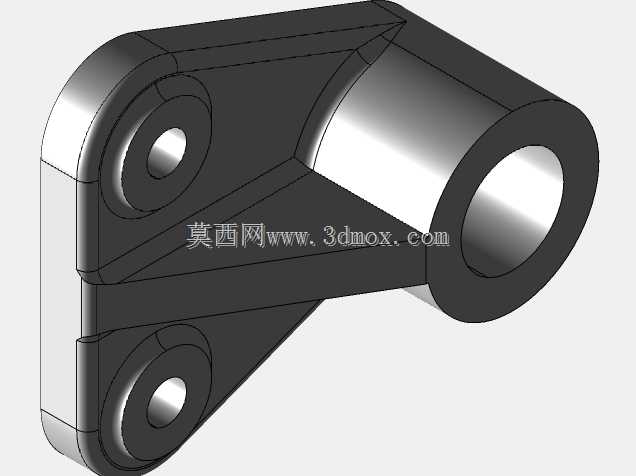

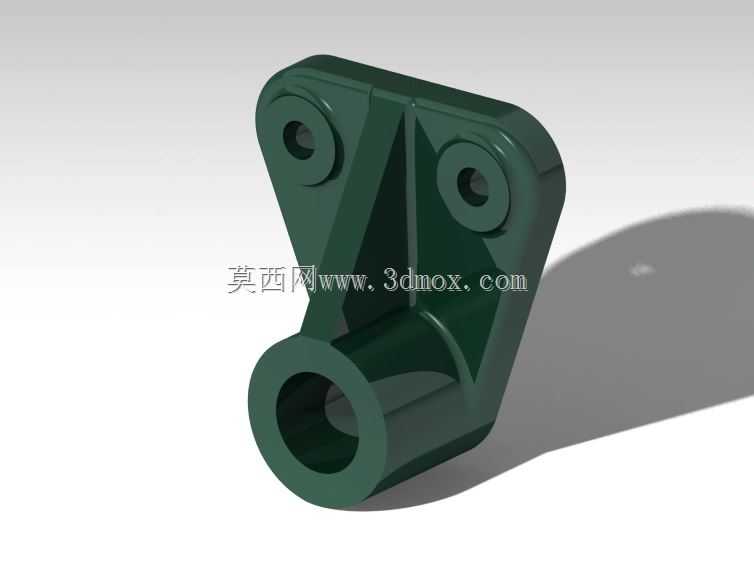

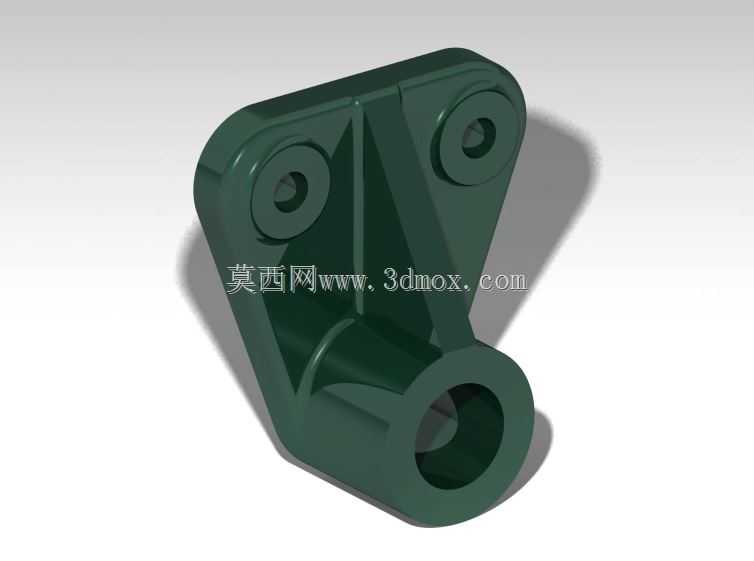

  在普通车床、数控铣床、专用组合机床的进给传动链路中,进给杆的支撑稳定性直接决定了工作台进给的重复定位精度与轴向窜动误差,这类三角构型的进给杆轴承,正是为中等载荷、中等行程的进给传动场景设计的支撑部件。不同于常规的剖分式轴承座,该部件采用一体化铸造成型的三角支撑结构,上部设置两个同轴度要求控制在0.02mm以内的安装通孔,用于通过内六角螺栓将整个支撑件固定在机床床身的预装基准面上,两个安装孔的孔距经过严格公差匹配,可适配多数卧式进给单元的床身安装孔位,避免现场二次配打孔的工序。下部的圆筒型轴承安装腔是核心功能区域,内腔的圆柱度公差控制在IT7级,可直接压入配套的滑动轴套或者深沟球轴承,为进给光杆或者滚珠丝杠提供径向支撑,

  限制进给杆运转过程中的径向跳动量。从结构受力角度看,三角构型的筋板连接上部安装面与下部轴承腔,筋板厚度根据进给系统的额定载荷做了匹配设计,在进给杆承受轴向进给力、切削反作用力带来的径向载荷时,筋板可将受力均匀分散到两个上部安装点,避免应力集中导致的支撑件变形,相比直板型支撑结构,该构型在同等重量下的抗扭刚度提升近40%,能有效减少进给过程中的支撑形变带来的进给爬行问题。在实际安装作业中,该支撑件的安装基准面经过铣削加工,平面度控制在0.015mm以内,与床身贴合时无需额外加装调整垫片即可保证轴承腔的轴线与进给杆轴线的同轴度,大幅缩短现场装配的调校时间。轴承腔的端部预留了密封件安装槽位,可加装毡圈油封或者骨架油封,

  阻挡加工过程中产生的切屑、切削液进入轴承内部,延长内部轴承的维护周期,适配金属切削加工车间多粉尘、多切削液飞溅的工况环境。从设计逻辑上看,该部件的外形轮廓做了圆角过渡处理,所有棱边均倒有R2-R3的工艺圆角,既可以消除铸造应力集中点,避免长期受交变载荷出现的开裂问题,也能减少装配过程中尖锐棱边对操作人员的划伤风险。上部两个安装孔的沉头深度经过匹配设计,螺栓锁紧后螺栓头完全沉入沉孔内,不会突出安装面干涉周边的防护罩或者走线管路。在设备实际运行过程中,该支撑件通常成对布置在进给杆的两端,或者与螺母座配合布置在进给行程的中段,为长行程进给杆提供中间辅助支撑,避免长径比过大的进给杆在高速运转时出现挠曲变形,

  尤其在行程超过1米的卧式进给单元中,加装这类支撑件可将进给杆的临界转速提升30%以上,拓展进给系统的高速运行区间。针对不同工况的适配需求,该支撑件的轴承腔内径可根据配套的进给杆直径做系列化调整,安装孔距也可根据不同型号机床的床身基准做适配性修改,基础构型的三角筋板结构无需大幅改动即可覆盖多数常规进给系统的支撑需求,具备较强的通用适配性。在建模过程中,需要重点管控两个安装孔的同轴度、安装面与轴承腔轴线的平行度、筋板与主体连接位置的圆角过渡,这些尺寸公差直接决定了部件装配后的实际支撑性能,若公差控制不当,会导致进给杆运转阻力增大、轴承偏磨等问题,直接影响进给系统的使用寿命与加工精度。
