高速光通信收发器AFBR-FS13B25结构设计

　　在短距高速光无线通信链路搭建中，这类1.25Gb/s速率级的收发器件是核心信号转换节点，常被部署在工业控制设备内部板间光互联、消费电子短距无线光传输、医疗设备抗干扰数据链路等场景中，替代传统铜缆连接规避电磁干扰带来的信号误码问题，尤其适合强电磁辐射的工业车间内设备间的无缆数据传输，无需布设实体通信线缆即可实现稳定的千兆级数据交互。

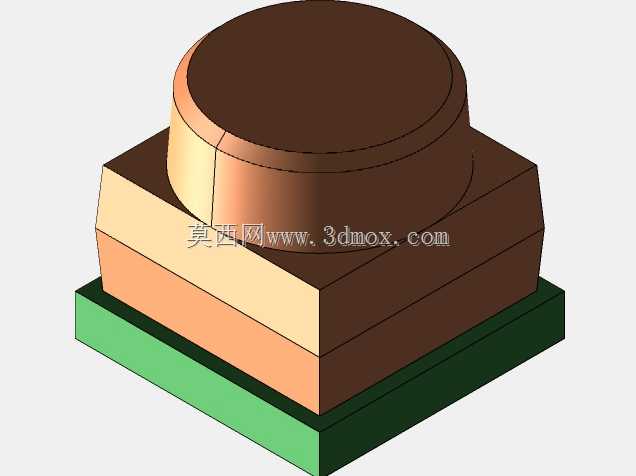

　　从结构设计逻辑来看，该器件采用分层堆叠式布局，底部为安装基座层，设计为平整矩形结构，预留了与PCB板贴合安装的基准面，安装孔位匹配常规表贴器件的焊盘布局，可直接通过回流焊工艺完成板级固定，基座层的厚度控制在适配常规SMT贴片设备的吸嘴拾取高度范围内，不会出现贴片过程中器件偏移的问题。基座上方为信号处理层，该层集成了光电转换芯片的外围匹配电路，结构上做了阶梯式收边设计，既可以避让周边板上其他高器件的安装空间，也能为内部键合金丝预留足够的防护空间，避免封装过程中金丝被外壳挤压造成断路。

　　再往上的光学耦合层是整个器件的功能核心，圆柱形的光学透镜座直接对准内部光电二极管与发射管的光轴中心，透镜座的圆柱面做了同轴度公差约束，保证外部入射光可以精准汇聚到光敏面，发射端的出射光经过透镜整形后形成符合通信要求的光束发散角，不会出现光功率过度损耗导致通信距离不达标的问题。透镜座与下方基体的衔接处做了圆角过渡处理，既可以降低注塑成型时的内应力集中，也能避免组装过程中尖锐边角划伤操作人员或损坏周边器件。

　　从安装边界来看，器件整体外轮廓的长宽尺寸适配标准SFP封装的预留安装空间，总高度控制在板上器件限高范围内，不会与设备外壳或上层板卡产生干涉。器件的所有外表面均做了哑光处理，避免环境杂散光在表面反射进入光学接收通道造成信号串扰，外壳材料选用耐高温的工程塑料，可承受无铅回流焊的峰值温度而不变形，光学窗口部分采用高透光率的光学级树脂，在1310nm通信波段的透光率达到92%以上，最大限度降低光链路的插入损耗。

　　在实际选型应用中，结构设计人员需要重点关注该器件的光轴高度与对端光学器件的匹配度，安装时需保证器件底部与PCB板完全贴合，避免焊接倾斜导致光轴偏移，影响通信链路的信号裕量。该器件的分层结构设计也方便生产过程中的分层测试，在封装前可分别对光电芯片、匹配电路、光学组件进行性能校验，降低成品的不良率，相比传统同轴封装的光器件，这种方形堆叠结构的贴装效率更高，适配高速自动化贴片生产线的生产节奏，适合大规模批量应用在各类需要高速光无线通信的电子设备中。
