Duet3D配套PT100温度采集扩展板结构

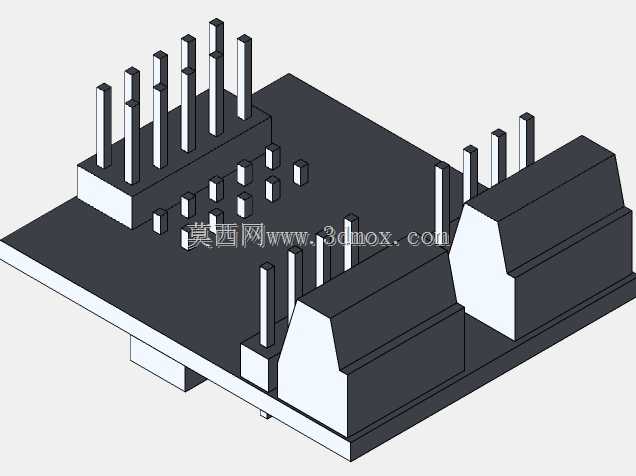

　　在FDM熔融沉积3D打印设备的温控系统搭建场景中，热端、热床的温度采集精度直接决定了成型过程中耗材熔融状态的稳定性，常规主控板自带的温度采集通道多适配NTC热敏电阻，对于需要更高测温范围、更强抗干扰能力的PT100铂电阻传感器，往往需要搭配专用的信号采集子板完成信号调理与数据传输，本次还原的这款扩展板正是适配Duet 3D主控系统的PT100采集配套模块。从实际使用场景来看，这类子板通常安装在3D打印机的电控仓内部，靠近主控板的位置，一方面要缩短模拟信号的传输路径减少干扰，另一方面也要预留足够的接线空间方便热端、热床的温度传感器线缆接入，因此在结构建模时首先要确认PCB本体的安装边界，板体整体为矩形布局，

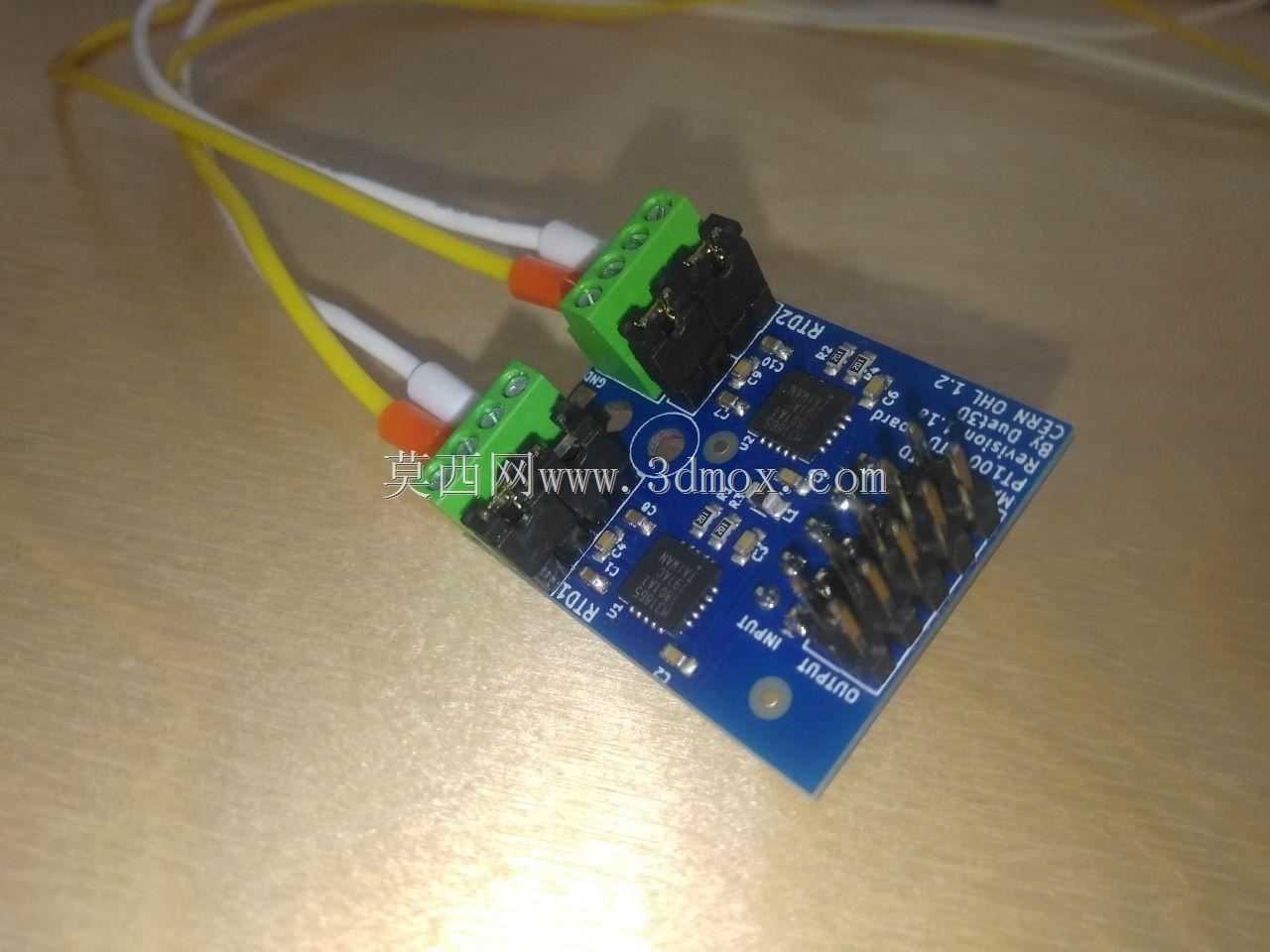

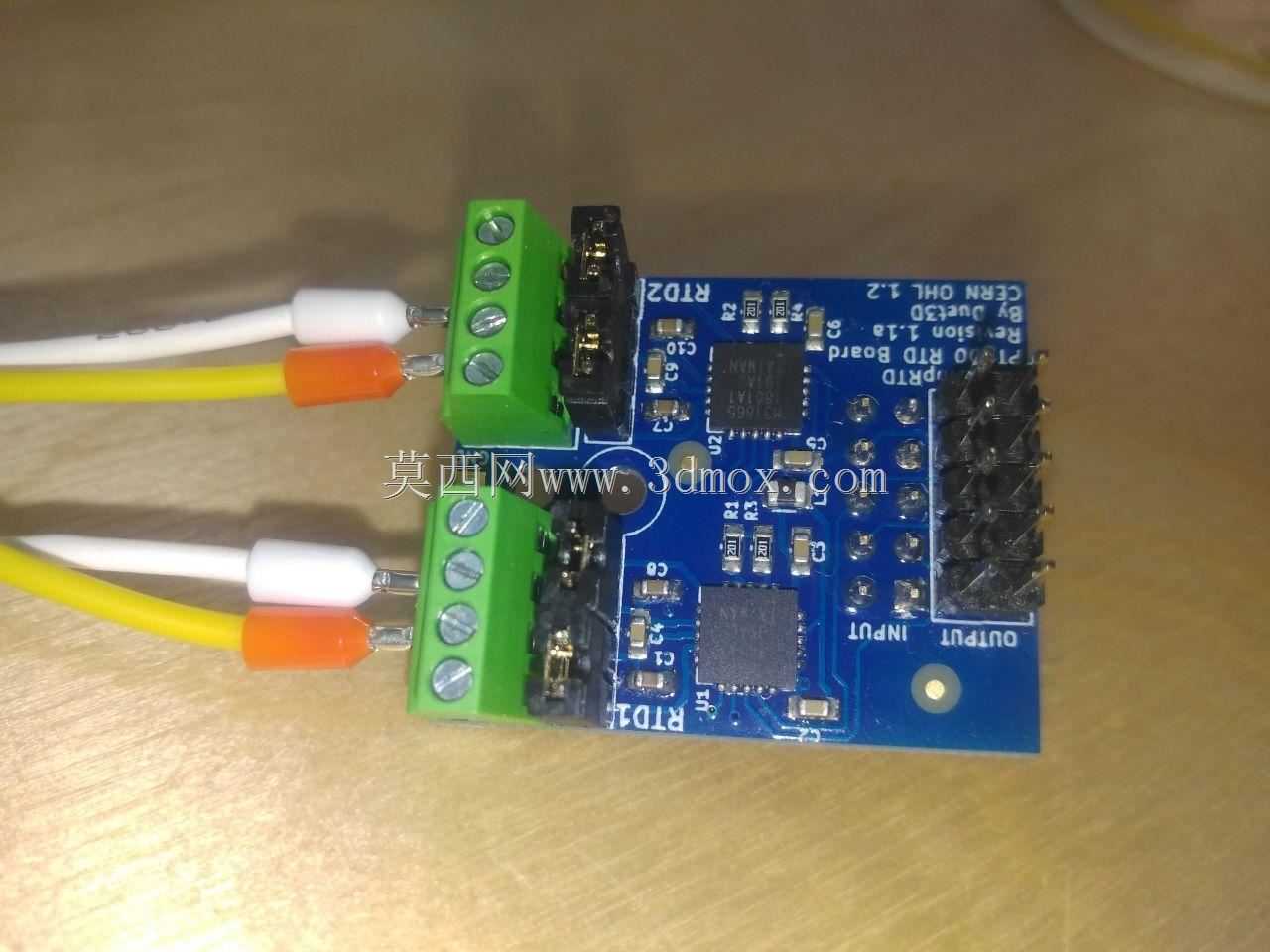

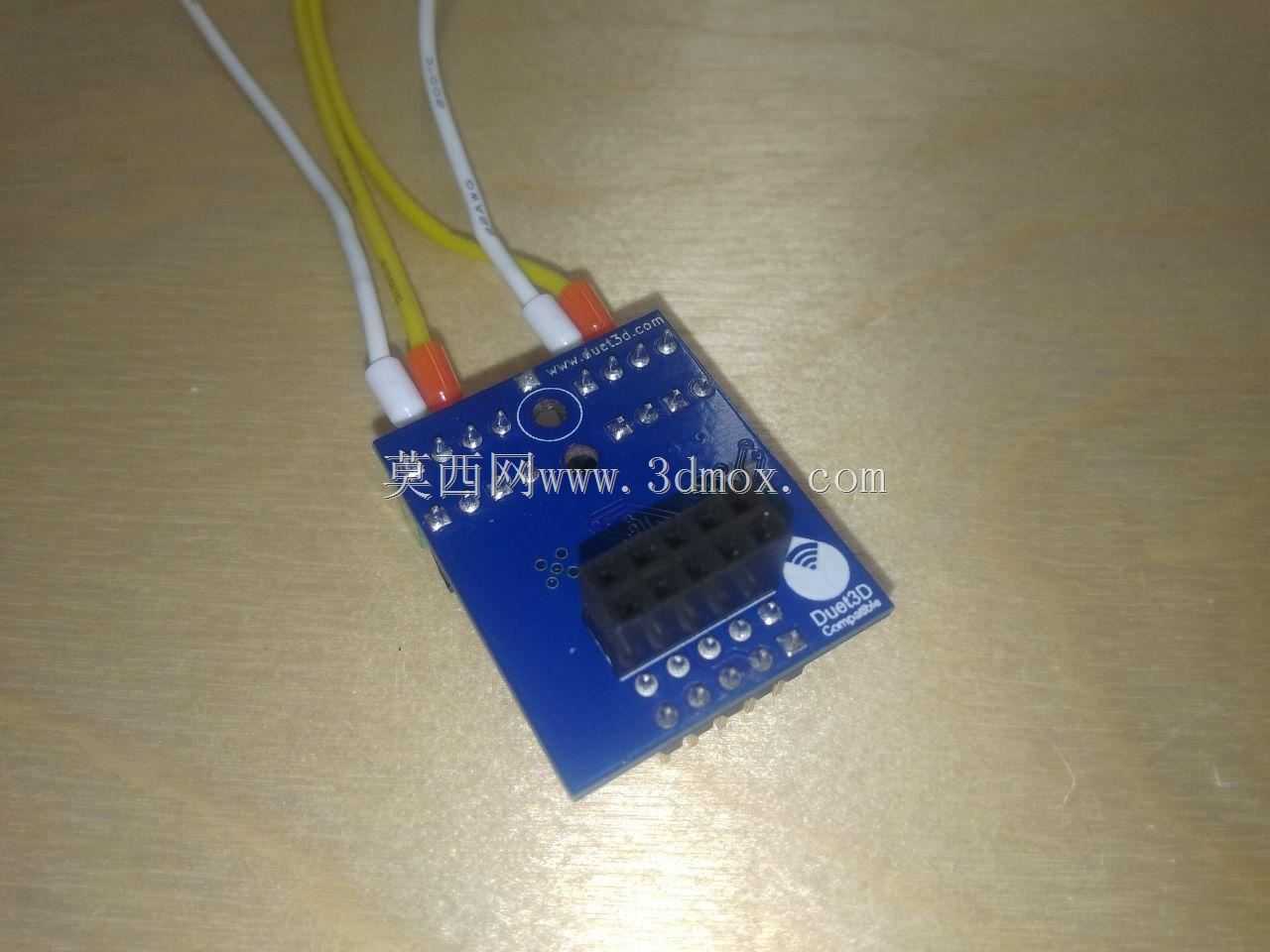

　　四个角预留的安装孔位需要和电控仓内的固定柱位置匹配，安装孔的孔径适配常用的M2.5自攻螺丝，孔位周边预留0.5mm的安全间隙避免螺丝导通板上线路。板上的功能部件布局完全贴合实际电路的排布逻辑，两侧的绿色螺钉式接线端子是PT100传感器的接入端，每个端子对应一路采集通道，端子的引脚间距为5.08mm，是工业接线端子的通用规格，建模时需要还原端子的螺钉锁紧结构、接线口的导向倒角，方便实际装配时快速判断接线方向，端子突出PCB板面的高度为12mm，安装时要注意和周边的线束、结构件预留至少3mm的间隙，避免端子顶部的螺钉和其他金属部件接触造成短路。板体一侧的立式排针是和主控板通讯的连接接口，排针采用2.54mm间距的标准排座，

　　排针的有效插合长度为6mm，建模时还原排针的金属针脚、塑料基座的尺寸，确保和主控板对应接口的对接深度足够，不会因为设备运行中的振动出现接触不良的问题。板上的核心信号处理芯片、周边的阻容元件都按照实际贴片位置做了简化还原，因为这类结构模型主要用于电控仓的布局干涉检查，不需要还原芯片内部的详细结构，只需要还原元件的外形轮廓、突出板面的高度即可，其中主信号处理芯片的封装为QFN封装，突出板面高度1.2mm，周边的贴片电容、电阻高度均不超过0.8mm，不会和上方的固定结构产生干涉。从设计思路上来说，这类PCB扩展板的结构建模核心是服务于整机的电控布局验证，不需要追求电路板线路的完全复刻，重点要把所有外接接口的位置、突出高度、

　　安装孔位的坐标做精准还原，在做整机装配校验的时候，可以快速判断子板安装后是否会和仓内的电源、驱动模块、走线槽产生位置冲突，也能提前测算传感器接线、主控连接排线的长度，避免实际装配时出现线缆长度不足或者冗余过多的问题。另外板上预留的指示灯位置也做了对应还原，指示灯突出板面高度为1.5mm，安装后指示灯的朝向要正对电控仓的观察侧，方便设备调试时快速查看采集通道的工作状态。实际使用中这类子板支持两路PT100传感器的信号采集，能够把铂电阻的阻值变化转换成数字信号通过排针传输给主控，相比直接在主控板上集成采集电路，分体式的子板设计可以灵活根据设备的温控需求选配，不需要更换整个主控板就能升级温度采集方案，对应的结构模型也能帮助设计人员在做电控方案迭代的时候，快速调整仓内的布局，不需要重新测量实物尺寸就能完成干涉检查。建模时所有的安装边界尺寸都按照实物1:1还原，PCB板的厚度为1.6mm，是常规FR4板材的标准厚度，板边的倒角为R0.5mm，避免安装时板边的毛刺割伤接线线束，所有接口的插拔方向都和实物保持一致，接线端子的接线口朝向板体外侧，方便操作人员在不拆卸子板的情况下完成传感器线缆的锁紧固定，排针的插接方向垂直于板面，对接主控排线时不需要弯折排线就能完成连接，减少排线的应力疲劳。
