铝型材卡装式弹簧电缆固定卡扣

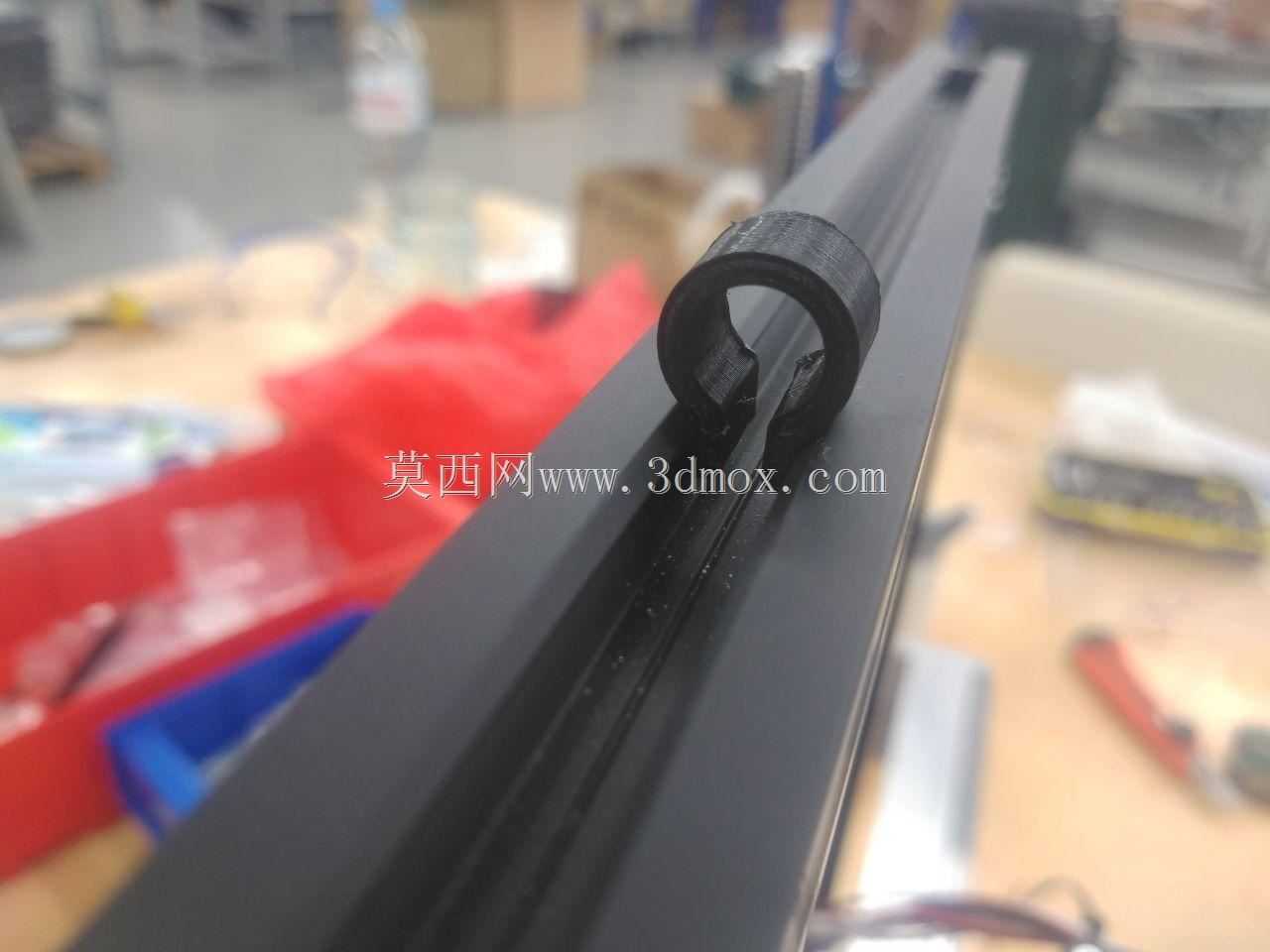

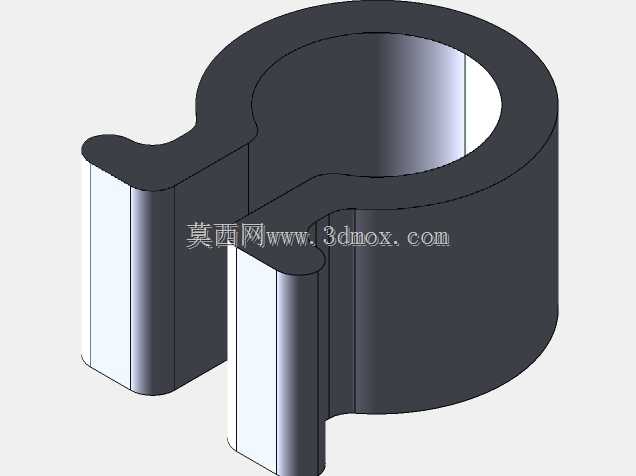

　　这类卡装式弹簧电缆固定件，主要适配工业铝型材框架的走线场景，在自动化设备机架、生产线铝型材护罩、3D打印机框架、实验室铝型材工作台这类大量使用欧标或国标铝型材搭建的设备上，线缆的规整固定一直是容易被忽略但影响整机布线整洁度与后期维护效率的细节。常规的扎带固定需要在铝型材槽内提前塞装弹片螺母，再通过螺丝固定线卡，不仅安装工序繁琐，后期调整线缆走向时还需要反复拆装螺丝，对于小直径的控制线缆、传感器信号线来说，拆装效率极低，还容易在铝型材表面留下螺丝安装的痕迹，破坏框架外观一致性。这款卡扣采用单侧开口的C型弹簧卡结构，整体依靠自身弹性形变卡入铝型材的侧边凹槽，不需要额外的螺丝、螺母等紧固件，安装时只需要对准铝型材的卡槽位置，

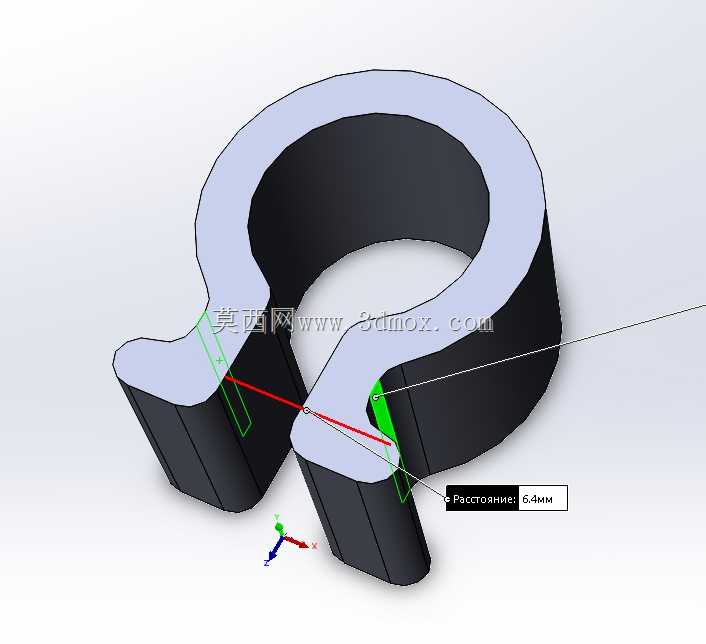

　　稍用力按压就能卡入到位，拆卸时用平口螺丝刀撬动开口端就能快速取下，完全不会损伤铝型材表面，对于需要频繁调整走线位置的设备调试阶段来说，能大幅减少布线调整的工时。设计时特意将卡扣两个卡脚的开口间距做的比铝型材卡槽的配合尺寸略大0.4mm左右，卡入后依靠材料自身的弹性回弹力抱紧卡槽侧壁，不会因为设备运行的轻微震动出现松脱滑落的情况，同时卡扣上部的C型围合空间用来容纳电缆，围合的内径适配常规6-8mm直径的控制电缆、网线或者气动软管，单卡扣可以容纳2-3根同规格的细线缆，满足单点位的线缆归集需求。从安装边界来看，卡扣卡入铝型材后，突出铝型材表面的高度不到10mm，不会和铝型材上安装的门板、封板、传感器支架等其他配件产生干涉，

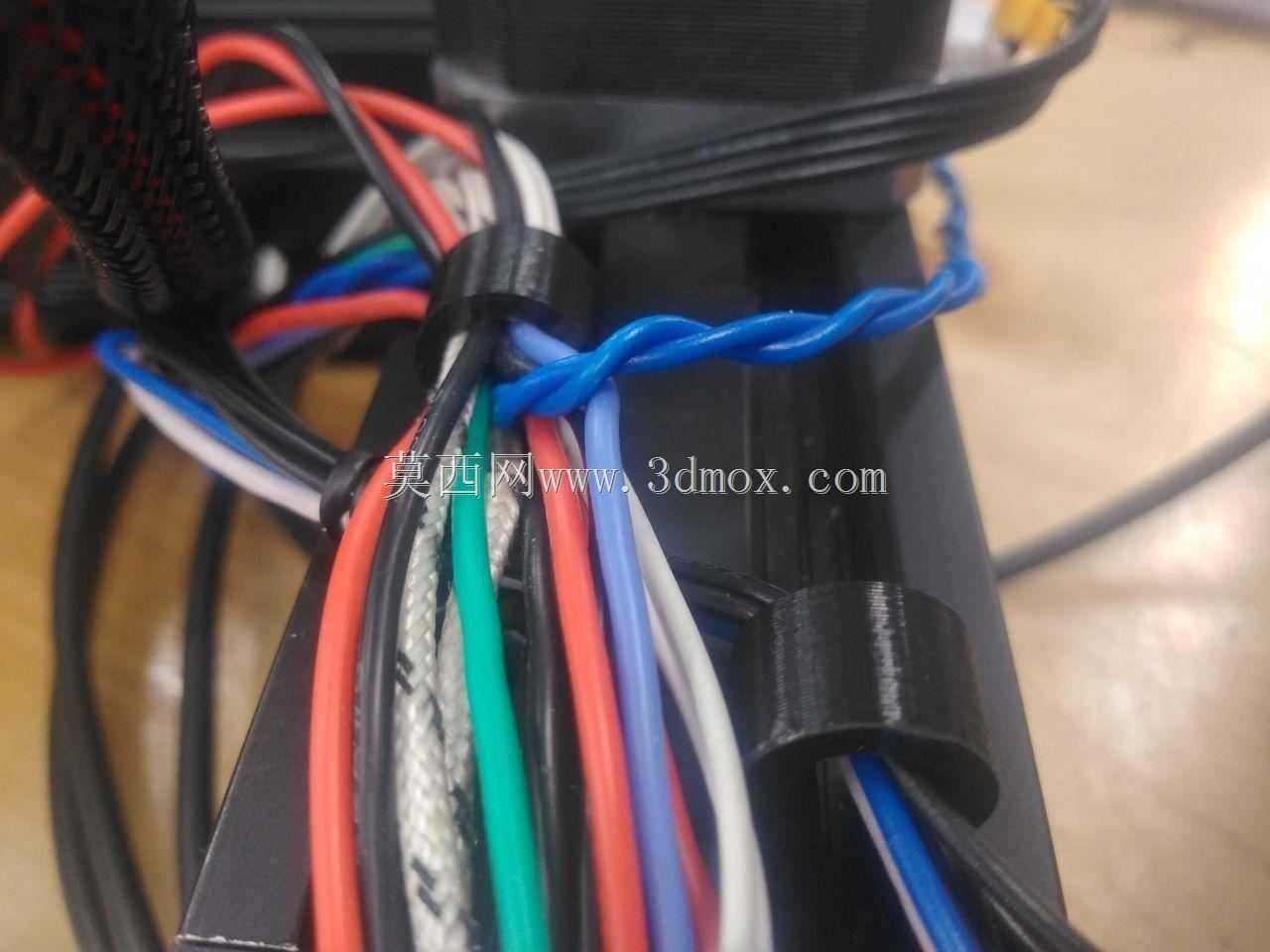

　　整体外形没有尖锐棱角，卡装后不会刮伤线缆外绝缘层，避免长期使用过程中绝缘层破损引发的设备短路风险。卡扣的壁厚做了均匀化处理，最薄位置的壁厚不小于1.5mm，既保证了卡装时需要的弹性形变能力，又能确保长期使用不会出现塑性变形导致卡紧力下降，不管是采用PLA、PETG等常见3D打印材料制作小批量的打样配件，还是采用尼龙材料注塑批量生产，都能获得足够的结构强度与弹性表现。在实际设备布线应用中，这类卡扣可以沿着铝型材的卡槽任意滑动调整位置，不需要提前预留安装点位，布线时可以根据线缆的实际走向灵活调整固定点间距，对于垂直走向的线缆，卡扣的卡紧力足够承托小直径线缆的自重，不会出现线缆下滑松脱的情况；对于水平走向的线缆，

　　每隔300-400mm布置一个卡扣就能保证线缆排布顺直，不会出现线缆下垂杂乱的问题。相比传统的胶粘式线卡，这款卡扣不会因为设备运行时的温度变化、油污沾染出现胶层失效脱落的问题，相比螺丝固定式线卡，它的安装和调整效率提升至少60%，而且可以反复拆装使用，不会在铝型材上留下多余的安装孔位，特别适合非标自动化设备的快速搭建、设备改造时的布线调整，以及创客群体自制铝型材框架类设备的走线固定使用。卡扣的开口端做了圆弧过渡处理，卡入线缆时不需要掰开过大的角度，顺着开口就能把线缆压入C型容纳槽内，压入后开口的间隙小于线缆最小直径，不会出现线缆从槽内脱出的情况，同时开口位置的边缘做了倒圆角处理，压入线缆时不会割伤线缆外皮，哪怕是反复拆装调整线缆，也不会损伤线缆的外绝缘层。
