多孔位安装定位基准金属板结构设计

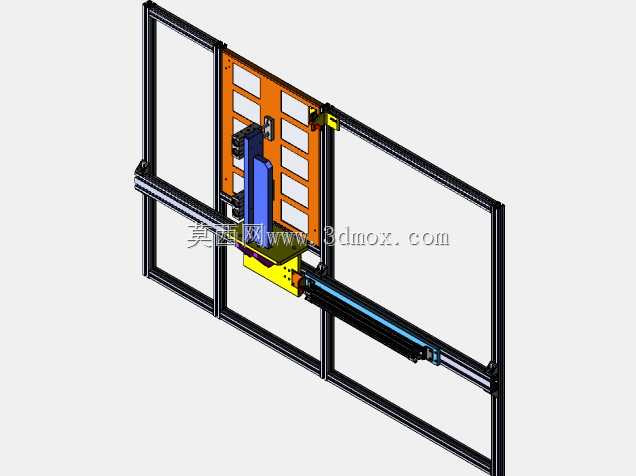

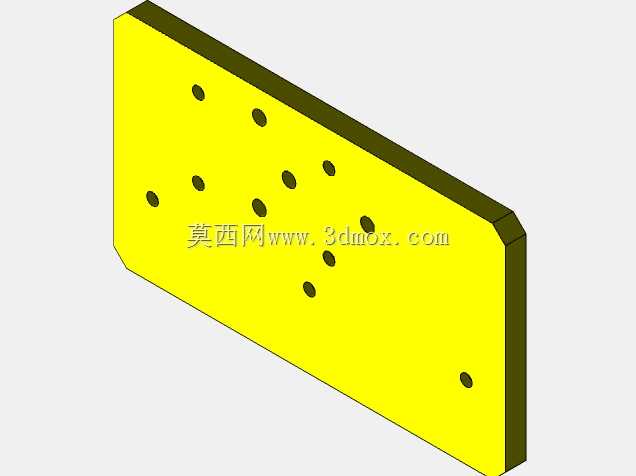

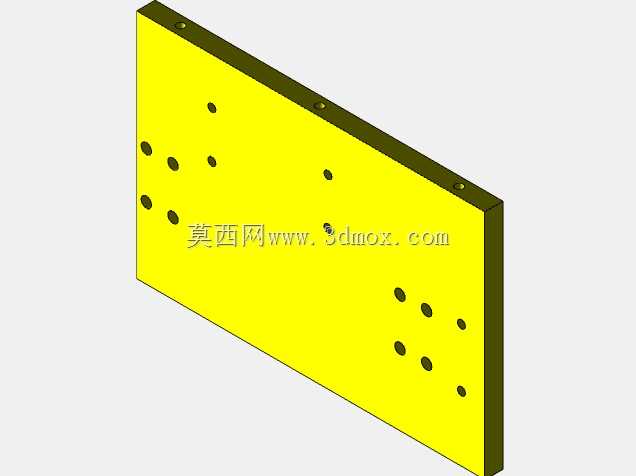

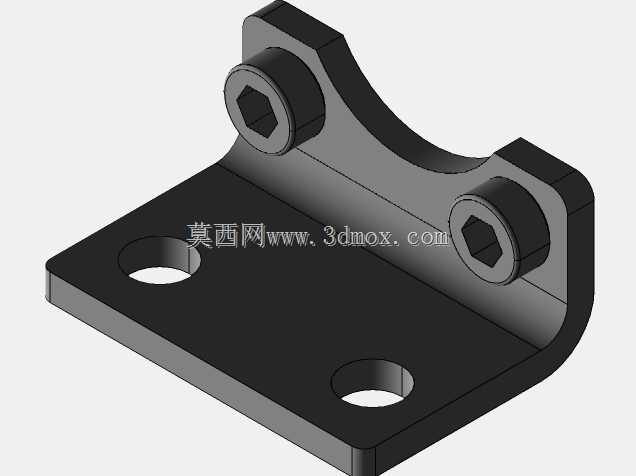

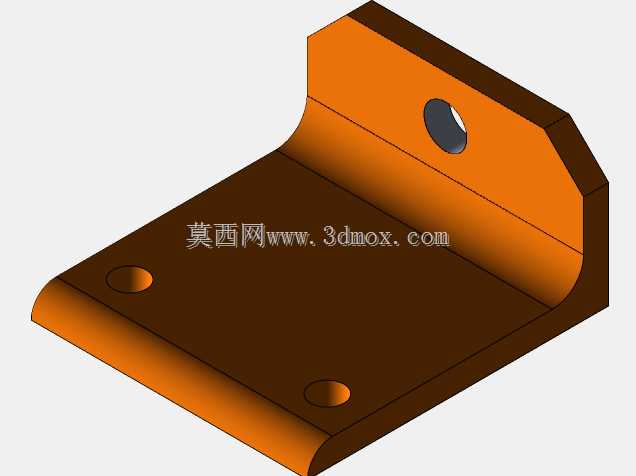

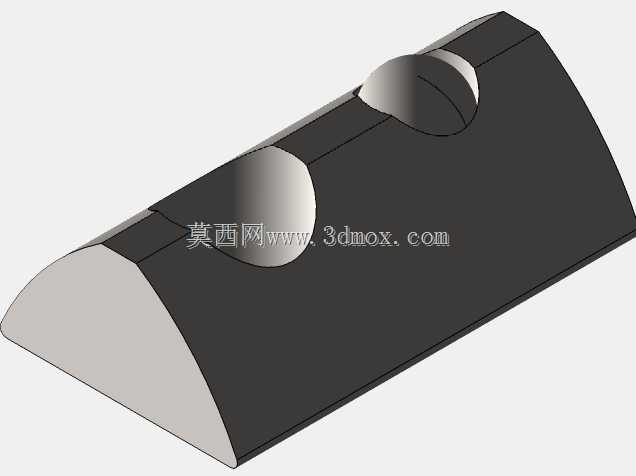

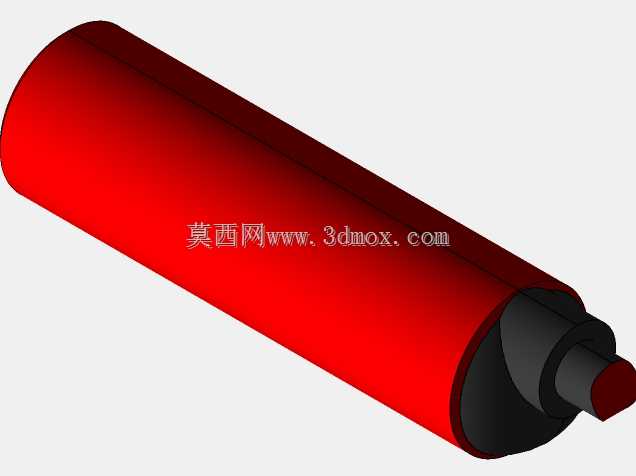

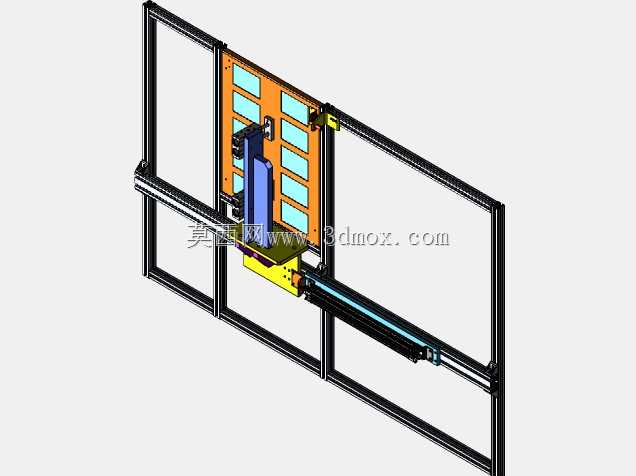

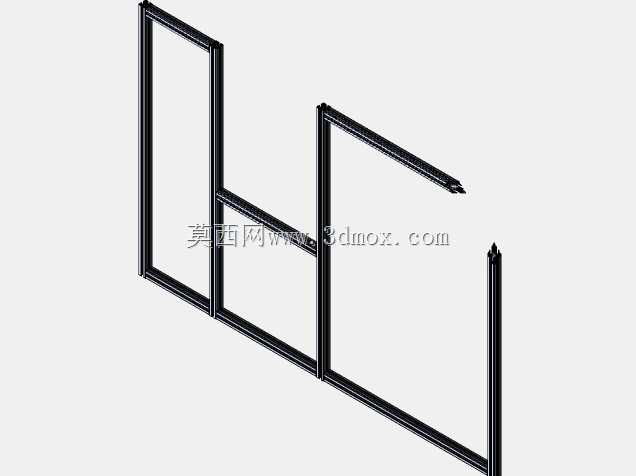

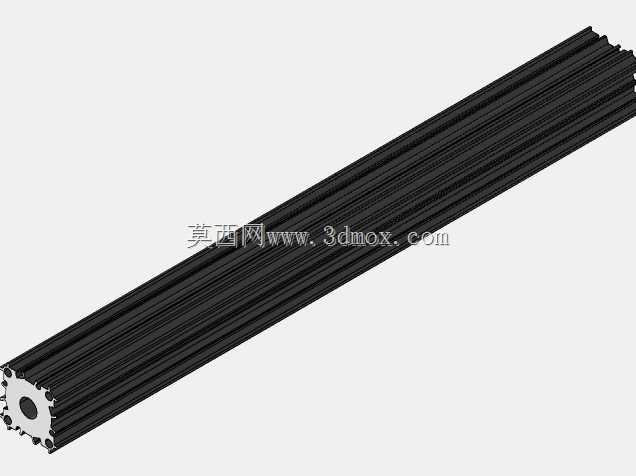

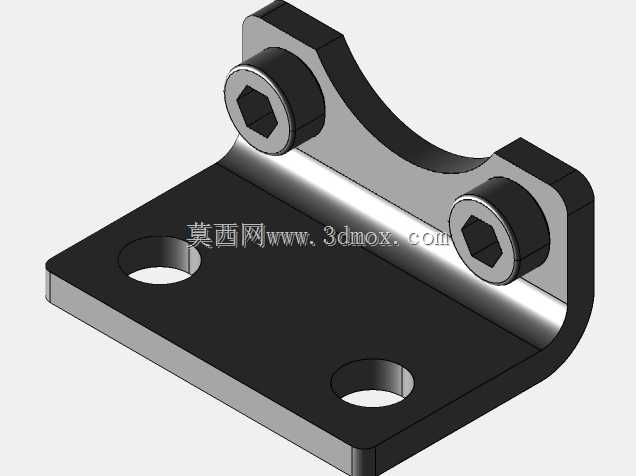

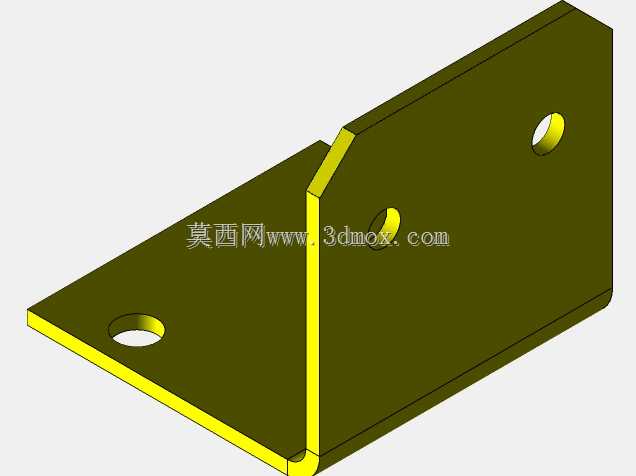

　　在各类非标自动化设备、工装夹具以及生产线机架的搭建过程中，多孔位安装基准板是最常被用到的基础承载构件，这类构件看似结构简单，实则直接决定了整套机构的安装精度、承载稳定性以及后期运维拆装的便捷性。本次设计的这款金属安装板，整体采用矩形平板式结构，主体板材选用常用的Q235冷轧钢板加工而成，板材厚度根据常规中小型工装的承载需求设定，既能够避免板件在长期承载后出现翘曲变形，也不会因为板材过厚造成整体重量冗余、材料成本不必要的提升。板件的边缘做了统一的倒角处理，所有锐边均倒钝处理，避免装配过程中划伤操作人员，也能减少板件边缘应力集中导致的磕碰开裂问题。板件上的所有安装孔位均按照实际装配需求做了排布设计，孔位分为两类：

　　一类是分布在板件长侧边边缘的沉头安装孔，这类孔位用于将整块基准板固定在设备机架或者安装基座上，沉头结构可以让固定螺栓的头部完全沉入板件平面以下，不会突出板件表面影响后续其他零部件的安装平面度；另一类是分布在板件主体平面上的多组通孔，这些孔位的位置经过反复校准，对应不同功能模块的安装固定点位，孔位的孔径公差按照IT7级精度控制，能够保证配套的定位销、固定螺栓顺利穿入，同时不会因为间隙过大导致安装后出现位置偏移。在设计思路上，这款安装板没有采用满布矩阵孔的通用孔板设计，而是针对特定应用场景下的模块安装需求做了孔位的定制化排布，相比通用多孔板，这种定制化排布的孔位能够减少不必要的孔位加工量，降低加工成本，

　　同时也能避免多余孔位对板件整体结构强度的削弱，板件上没有多余的镂空或者减重结构，保证整个安装平面的平面度能够控制在0.1mm每百毫米范围内，满足精密零部件安装的基准面要求。从安装边界来看，板件的整体长宽尺寸适配常规中小型工装的安装空间，安装时只需要将板件对齐基座上的预装螺孔，拧入边缘的沉头螺栓即可完成固定，不需要额外做复杂的定位调整，板件的表面做了黄色氧化喷塑处理，一方面是起到防锈防腐的作用，延长板件在车间复杂环境下的使用寿命，另一方面醒目的黄色也能和设备上其他深色构件形成区分，方便操作人员快速识别安装基准面，在后期设备维护时快速找到对应的安装点位。实际应用中，这类安装板可以直接作为小型检测工装、气动元件安装组、

　　传感器模组的承载基准，所有安装在板件上的零部件都可以依托板件的平面精度保证自身的位置精度，不需要再单独做额外的调平校准，能够大幅缩短设备的装配调试周期。在加工工艺性上，这款板件的所有孔位均可以通过数控钻床一次装夹完成加工，不需要二次翻面或者多工序装夹，能够有效控制加工过程中的位置度误差，板件的平面加工只需要通过常规的铣削加工即可达到要求的平面度，不需要做高精度的磨削处理，在保证使用精度的前提下控制了加工成本。板件上的孔位排布还预留了少量的备用安装孔，当后续需要在板件上加装小型辅助构件时，可以直接利用备用孔位固定，不需要重新在板件上钻孔攻丝，避免对板件的原有结构和平面度造成破坏。在承载能力方面，经过受力校核，这款安装板在正常安装固定的状态下，能够承受垂直于板面方向不低于50kg的均匀载荷，完全满足常规工业工装、小型功能模组的承载需求，不会出现明显的下挠变形。
