伸缩旋转式大屏壁挂支撑安装结构

日常商用显示、家庭大屏影音场景里，显示终端的安装固定一直是兼顾空间利用与观看体验的核心环节，这款壁挂支撑结构正是针对大尺寸显示设备的墙面安装需求开发，解决了传统固定挂架无法调节位置、布线维护不便、观看角度受限的实际痛点。从实际应用场景来看，该结构可适配会议室大屏、家庭影院电视、监控室显示终端、商用广告展示屏等多种安装场景，尤其适合需要后期调整观看角度、频繁插拔设备接口、墙面布线需要预留操作空间的使用环境，相比固定挂架，其可伸缩的臂体结构能让显示设备在需要维护时拉出足够操作距离，日常使用时可收回贴墙，兼顾空间整洁性与操作便利性。

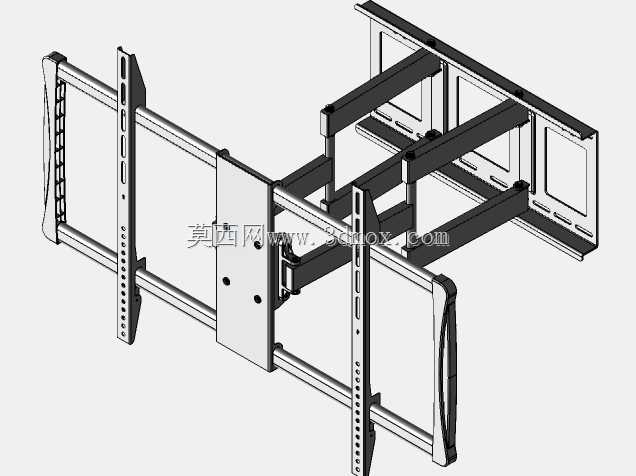

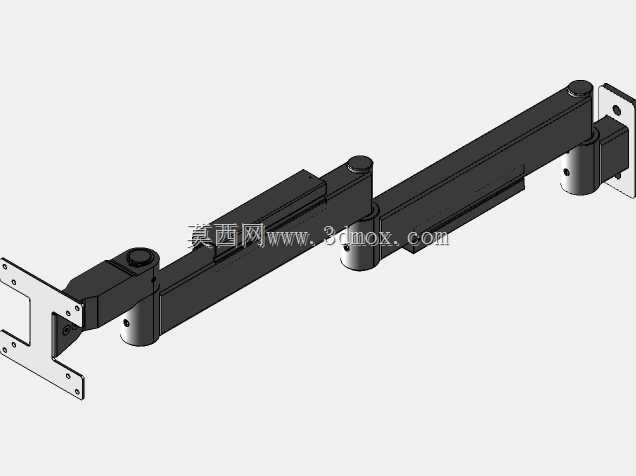

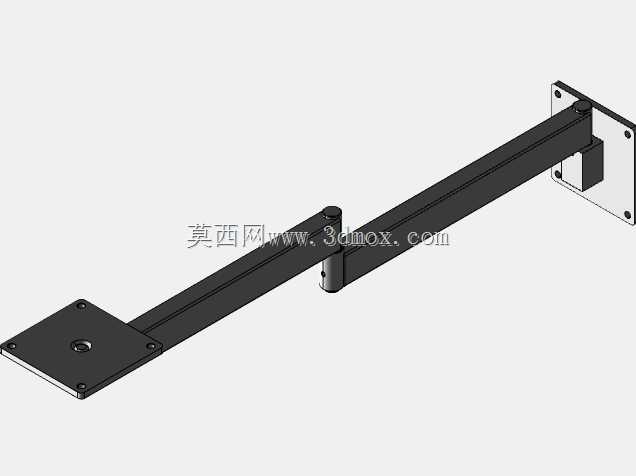

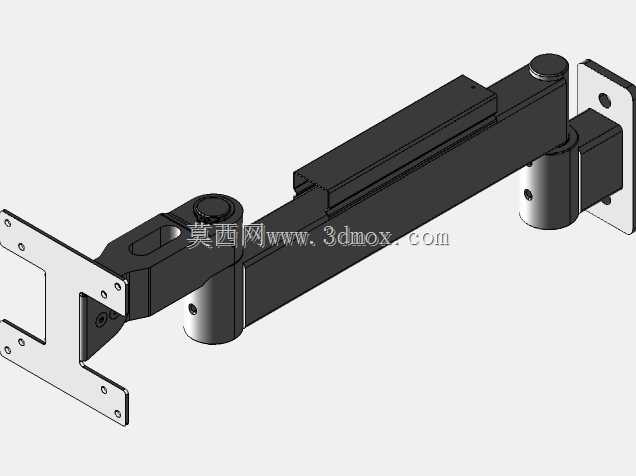

从功能特性上看，该结构采用多段平行四边形铰接臂设计，每段臂体之间通过耐磨铰接轴连接，既保证伸缩过程的运动平顺性，又能在任意伸缩位置保持足够的结构刚性，避免显示设备出现下垂、晃动问题。壁挂端采用多安装孔位的壁挂板设计，可适配不同间距的墙面膨胀螺栓安装位，兼容混凝土实心墙、加厚红砖墙体等常见承重墙面的安装要求，壁挂板上预留的走线槽可让显示设备的电源线、信号线从臂体内部穿过，避免线缆外露杂乱，同时减少线缆被臂体运动挤压磨损的风险。显示设备连接端采用竖向双挂条设计，挂条上开设多组等距安装孔与调节长槽，可适配不同孔距的显示设备背部安装位，覆盖主流大尺寸显示设备的VESA安装孔距标准，挂条上的高度调节结构可在安装后微调显示设备的水平高度，抵消墙面安装的孔位误差，保证屏幕安装水平。

设计思路上，整个结构优先考虑承重稳定性与运动可靠性，臂体采用矩形空心型钢作为主体材质，在保证整体结构强度的前提下降低自身重量，减少墙面承重负荷；铰接位置采用带阻尼的轴套结构，伸缩旋转时带有合适的阻尼感，既不会因为阻尼过小导致屏幕自行移位，也不会因为阻尼过大造成调节费力。臂体的运动行程经过反复校核，完全拉出时可让显示设备距离墙面达到足够的操作距离，方便人员在屏幕背部插拔接口、整理线缆，收回时屏幕背部与墙面的间隙控制在合理范围，不会因为间隙过大显得突兀，也不会因为间隙过小挤压背部线缆。左右旋转的角度范围覆盖日常观看的常用视角，坐在不同位置的观看者都能将屏幕调整到正对视线的角度，减少侧看带来的画面偏色、反光问题。

安装边界方面，壁挂板的整体尺寸适配常规墙面安装的承重要求，安装时需保证壁挂板的固定孔位全部打入符合承重要求的膨胀螺栓，禁止在轻质空心砖、石膏板等非承重墙面直接安装，如需在这类墙面安装需提前做背板加固处理。显示端挂条的安装孔位可适配不同厚度的屏幕背部，安装时需根据屏幕背部的凹凸情况选择合适长度的固定螺丝，避免螺丝过长顶坏屏幕内部元件。整个结构的承重范围经过载荷校核，可满足常规大尺寸液晶、OLED显示设备的重量要求，安装后需反复测试伸缩、旋转的顺畅度，确认所有铰接位置的紧固件都处于锁紧状态，避免长期使用出现松动。日常使用中调节屏幕角度时需均匀施力，避免单侧猛拉导致臂体受力不均产生变形，定期检查铰接位置的紧固件松紧度，可保证长期使用的结构稳定性。
