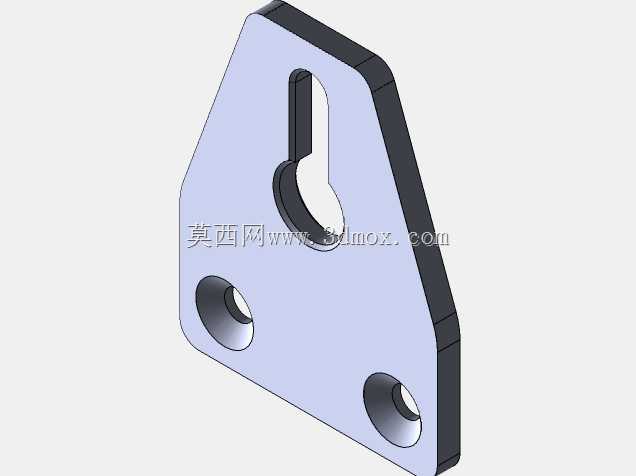

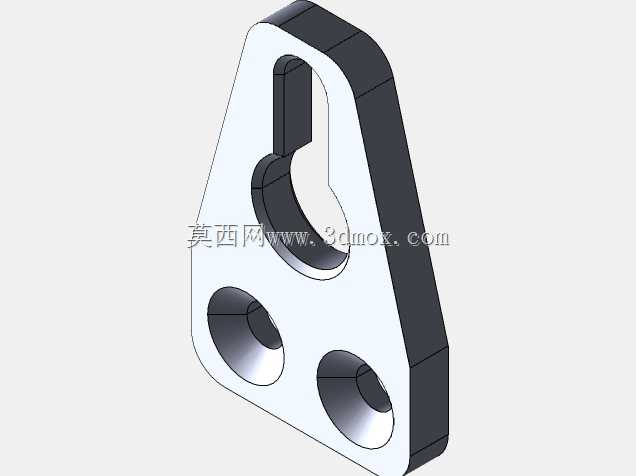

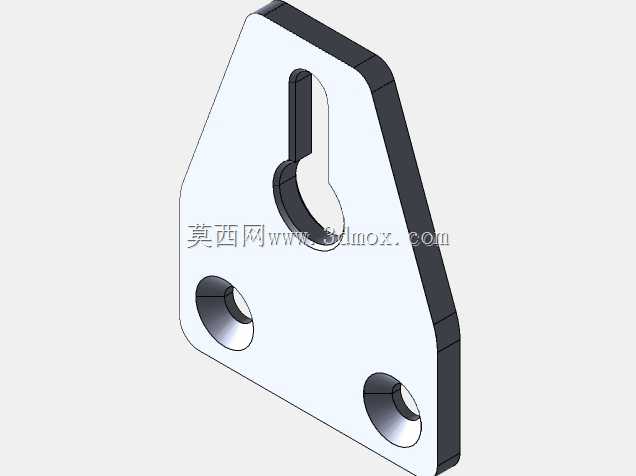

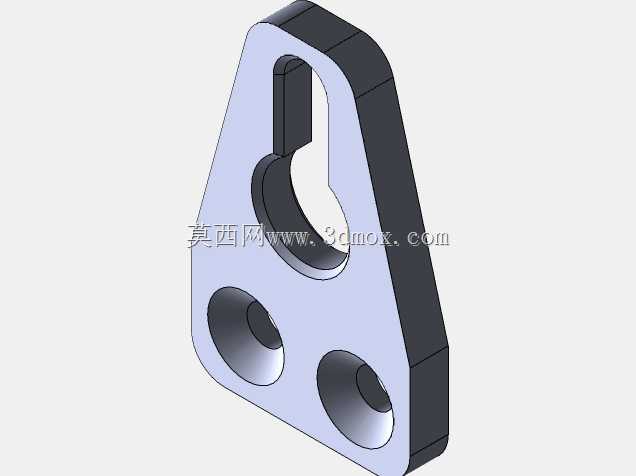

三角式双孔吊挂连接承重结构件

这类三角构型的吊挂连接件，常出现在中小型起重挂载、户外设备快装固定、轻型工装吊点布设这类场景里，日常作业里用来衔接吊具与被挂载主体，替代传统焊接吊点的不可逆安装缺陷，能在需要频繁拆装吊点的工位上减少结构改动成本。从实际使用逻辑来看，这类构件的核心作用是传递竖向拉力，同时兼顾挂载时的侧向防脱限位，顶部的开口挂钩槽不是普通的缺口结构，槽内侧做了圆弧过渡处理，匹配对应直径的挂载销轴，能避免应力集中在槽口棱角位置，减少长期交变载荷下的开裂风险。设计时优先考虑了受力路径的优化，整体采用上窄下宽的三角轮廓，让顶部挂钩位置承受的拉力能顺着两侧斜边均匀分散到下部的两个安装孔位，不会出现局部应力陡增的情况；两个安装孔的孔位做了等直径沉孔处理，安装时螺栓头可以完全沉入构件平面内，不会突出表面干涉其他相邻部件，孔间距经过受力核算，保证两个固定点的受力差值控制在15%以内，避免单孔过载导致的连接失效。构件的厚度方向做了等截面设计，没有多余的减重挖槽，毕竟作为承重传力件，截面的连续性直接影响疲劳寿命，侧边的直角位置都做了小半径倒棱，既消除了加工后的锐边毛刺，避免安装时划伤操作人员，也能减少热处理或者表面处理时的棱角应力集中问题。顶部挂钩槽的开口宽度做了尺寸收窄，比适配的销轴直径小0.2mm左右，挂载后销轴不会因为设备运行的小幅振动从槽口脱出，不需要额外加装防脱卡板就能满足常规工况的防脱要求，当然在冲击载荷较大的使用场景下，还是可以在槽口位置加装横向插销实现二次锁止。安装边界上，两个安装孔的中心距、孔中心到构件底部边缘的距离、孔中心到侧边的距离都预留了足够的扳手操作空间，使用常规内六角或者套筒扳手就能完成安装，不需要特殊定制工装；构件整体的外轮廓没有突出的异形结构，安装后可以和被固定的安装面完全贴合，不会出现翘边、间隙不均的问题，保证连接的刚性。实际选型时，这类构件可以根据挂载载荷的大小调整对应厚度，相同轮廓下厚度每提升一个规格，额定承重可以对应提升40%左右，不需要重新调整安装孔位就能适配不同载荷等级的挂载需求，适配性很强。在生产线的轻型工位吊具、户外临时挂载的设备支架、移动作业平台的快拆吊点上，这类结构件都能替代传统的焊接吊耳，不需要在主体结构上动火焊接，安装和拆卸都更便捷，也不会因为焊接热应力影响主体结构的材料性能。从建模逻辑来看，绘制这类构件时要优先确认受力方向，先勾勒出三角轮廓的受力走向，再确定挂钩槽的圆弧半径与安装孔的位置，最后处理倒棱和沉孔细节，所有的圆角半径都要和板材厚度匹配，避免出现工艺上无法加工的过小圆角，同时要保证挂钩槽的圆弧中心和两个安装孔的中心在同一条受力轴线上，让拉力传递更顺畅，减少附加弯矩对连接部位的影响。日常维护时，只需要定期检查挂钩槽的磨损量、安装孔的形变情况，就能判断构件是否需要更换，因为结构简单没有复杂的活动部件，整体的维护成本很低，适合在各类需要固定吊点的通用场景下使用。
