月球表土采集铲筒结构设计方案

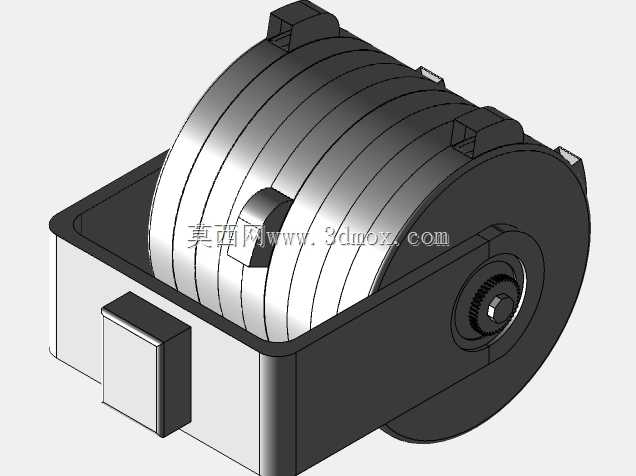

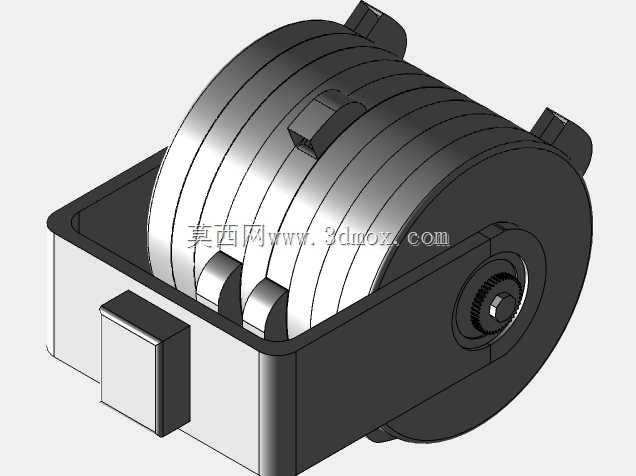

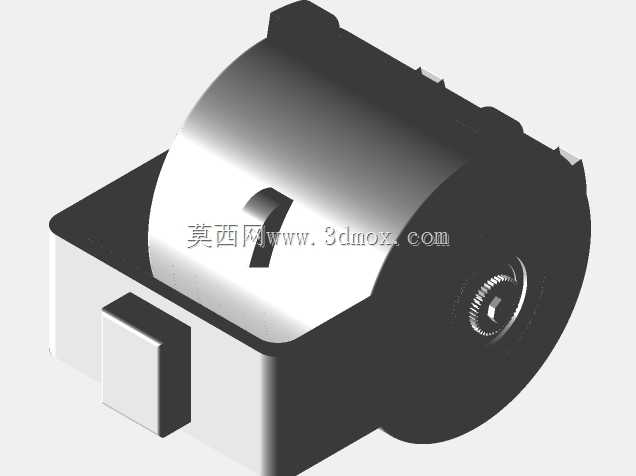

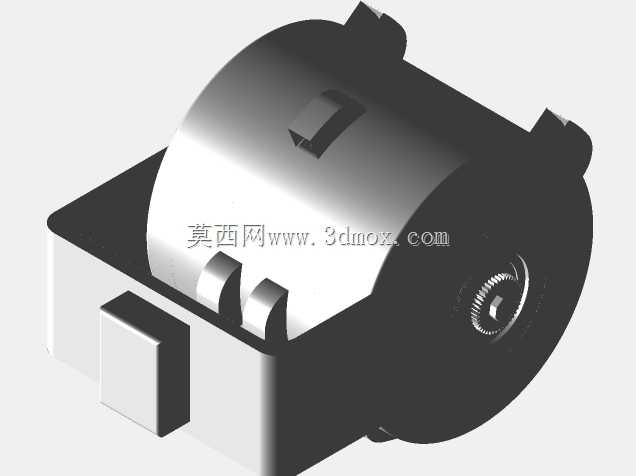

　　该铲筒结构面向地外天体表层土壤采样作业场景开发，核心适配月球表面无人采样车的前端采集作业需求，可在低重力、高真空的极端环境下完成月表松散表土的铲取、导送、暂存全流程作业，无需额外配置复杂的多级采集执行机构，整体结构紧凑，可直接挂载于采样车前端作业臂末端，适配现有深空探测采样设备的安装接口标准。从实际作业逻辑来看，当采样车沿预设采样路径向前行进时，滚筒随安装轴做定速回转运动，筒壁均布的铲斗会随回转轨迹逐步切入月表松散浮土层，随着车体持续向前的进给推力配合滚筒回转，铲斗内会逐步填满表土，无需额外施加下压力即可完成取料动作，适配低重力环境下设备下压力不足的作业限制。当载满表土的铲斗随滚筒回转至内部腔体对应位置时，

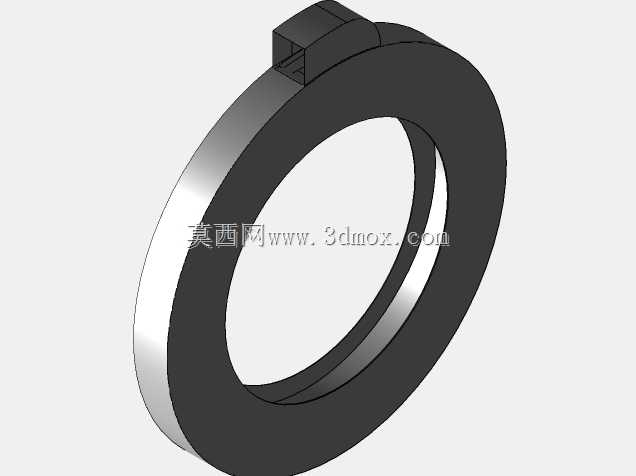

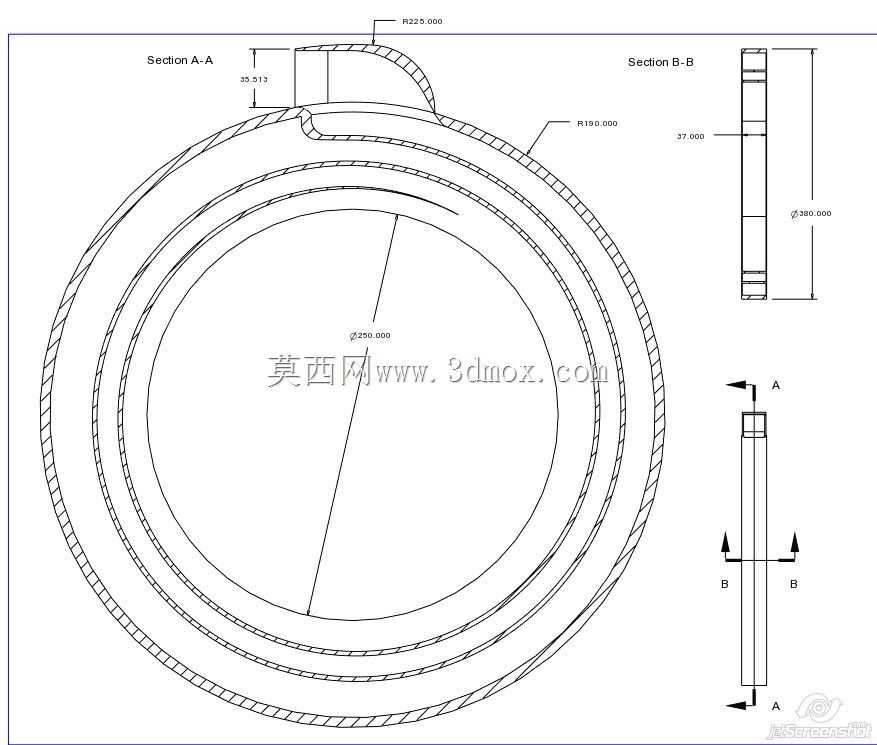

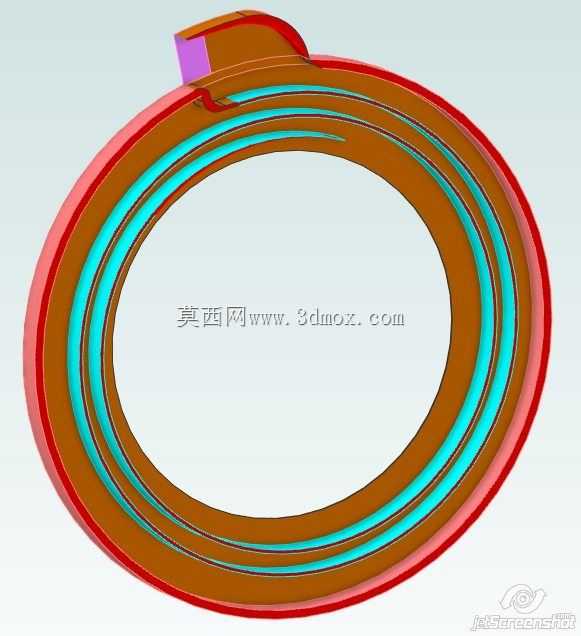

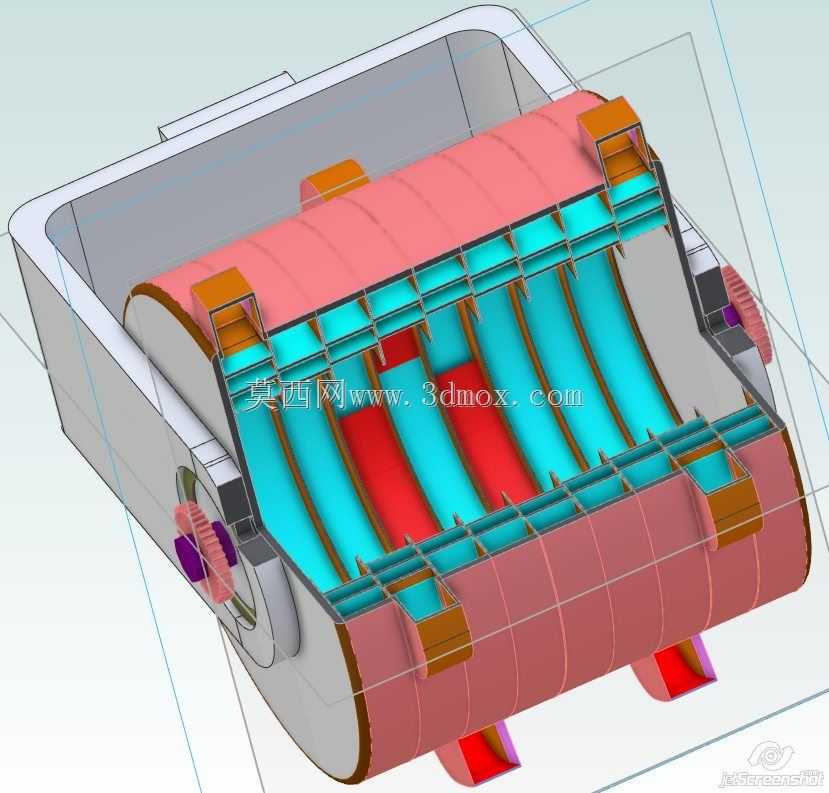

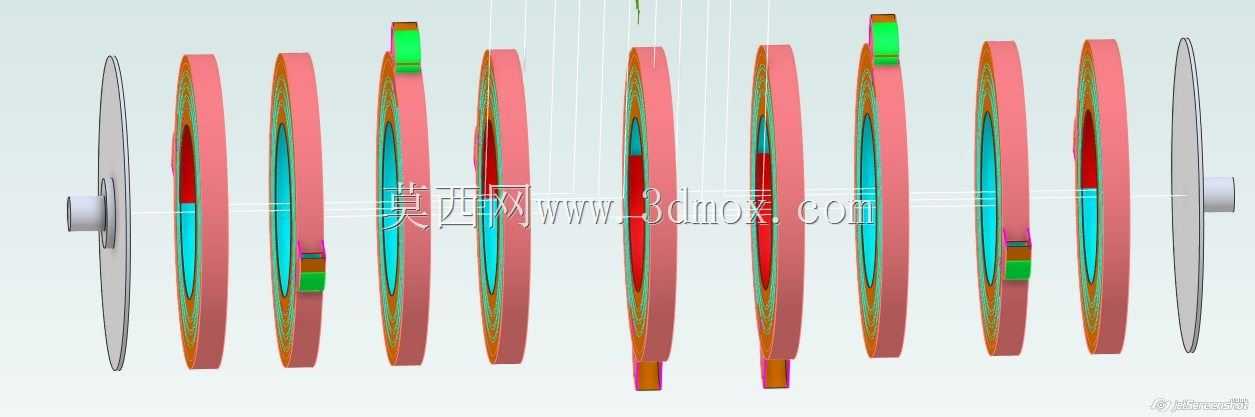

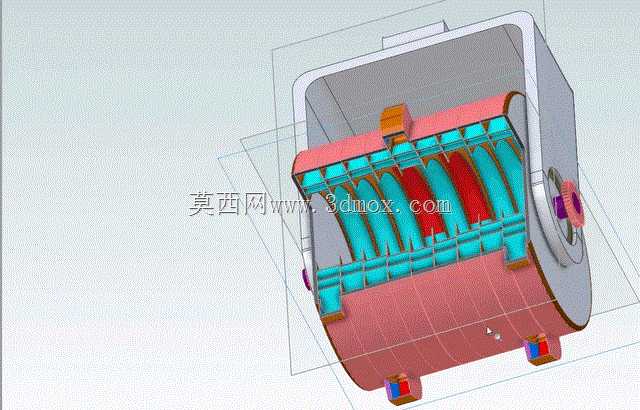

　　会将承载的表土倾倒至滚筒内部设置的螺旋导流涡槽结构内，涡槽随滚筒同步回转过程中会逐步将进入腔体的表土向中心出料口导送，避免表土在筒壁内侧堆积卡滞。在滚筒筒体的支撑臂背面集成有振动发生结构，作业过程中可产生高频微幅振动，一方面可降低表土与筒壁、导流槽之间的粘附阻力，加快表土沿导流结构向出料口移动的速率，在采样装满需要排料时，可通过反转滚筒配合振动作用，快速将暂存的表土从出料口排出至后续样品存储容器内，避免低重力环境下散料排料不畅的问题。该结构单作业循环最大可收集16.5单位体积的表土样品，整体结构采用一体化设计思路，所有功能结构集成于单个滚筒主体上，无过多分散的装配零部件，可适配3D打印一体化成型工艺，

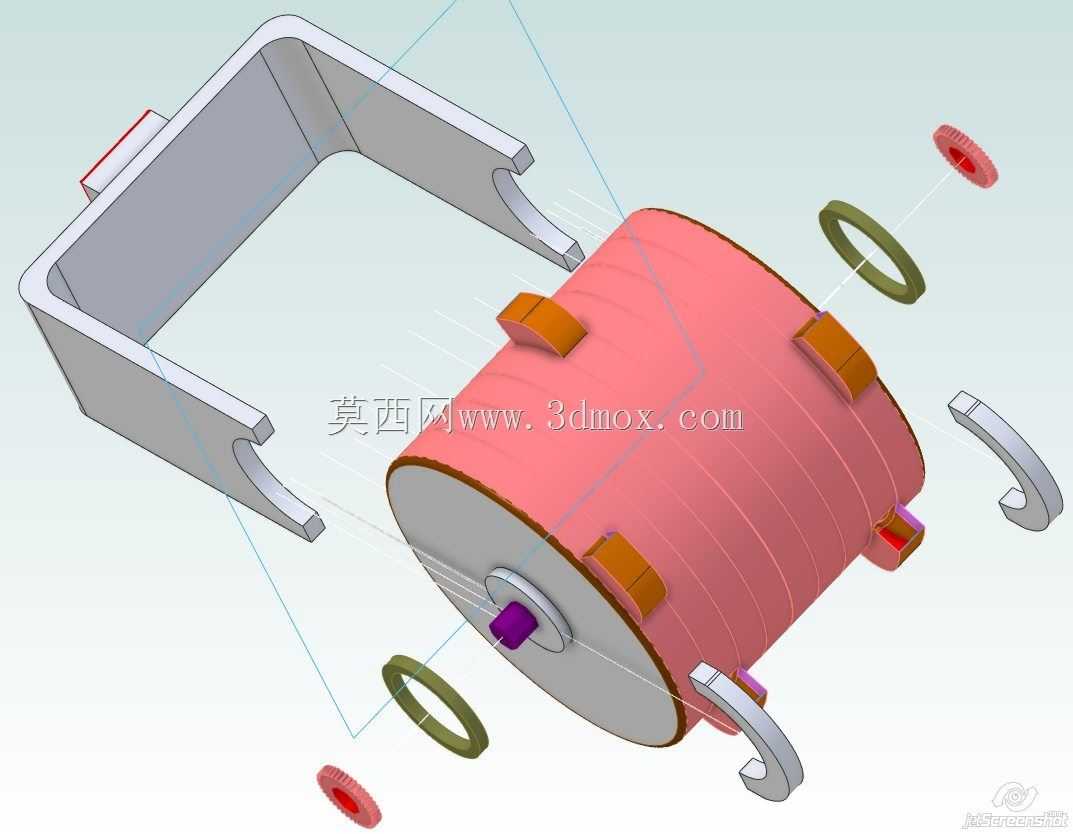

　　减少装配环节带来的结构强度风险与额外重量。从安装边界来看，该铲筒的安装接口位于筒体两侧的支撑轴端，可直接与采样车前端的驱动轴座对接，驱动轴仅需输出单方向回转动力即可完成全部采样作业动作，无需额外配置多自由度的驱动机构，可有效降低采样前端的重量占比，提升深空探测设备的载荷利用率。结构设计过程中充分考虑了月表表土的物理特性，针对月壤颗粒棱角锋利、内摩擦角大、易粘附金属表面的特点，导流涡槽的螺旋升角经过反复校核，确保在低重力环境下表土可依靠重力与回转离心力的合力沿槽体顺利移动，不会出现槽内堆料堵转的问题；铲斗的切入角经过优化，在切入表土过程中可有效降低切入阻力，同时避免铲斗在回转过程中出现撒料问题，确保采样效率。

　　筒体外侧的铲斗采用等间距均布设计，可保证滚筒回转过程中受力均匀，减少作业过程中的冲击振动，提升采样车行驶作业过程中的稳定性。内部导流结构与筒体内壁采用平滑过渡设计，无直角积料死角，配合背部的振动结构，可在排料过程中实现腔体内部无残料留存，避免不同采样点的样品出现交叉污染问题。考虑到深空探测设备的重量限制，该铲筒在保证结构强度满足作业载荷要求的前提下，对非受力区域的壁厚做了轻量化优化，整体重量控制在较低区间，不会给采样车的行走系统带来过多负载。该结构除了适配地外星体采样作业场景外，经过简单参数调整也可适配地面松散散料的短距离收集转运作业，比如工业散料堆场的表层物料收集、地质勘探表层土壤取样等场景，整体结构可靠性高，作业过程中无需人工干预即可连续完成采样作业，对作业环境的适应能力较强。
