宇航局表土采集滚筒结构设计

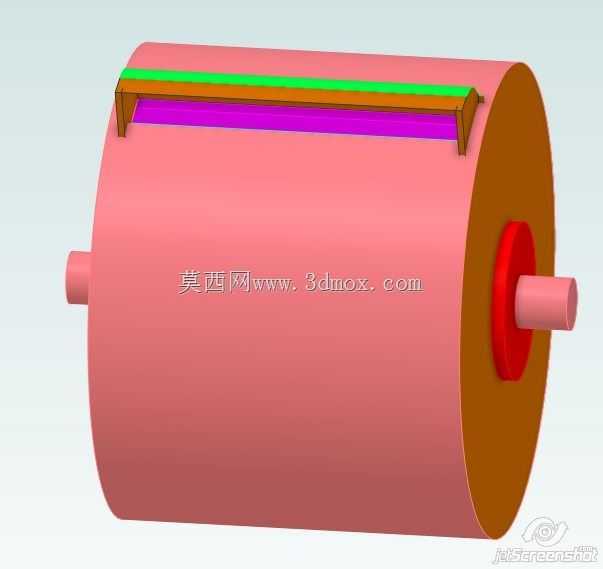

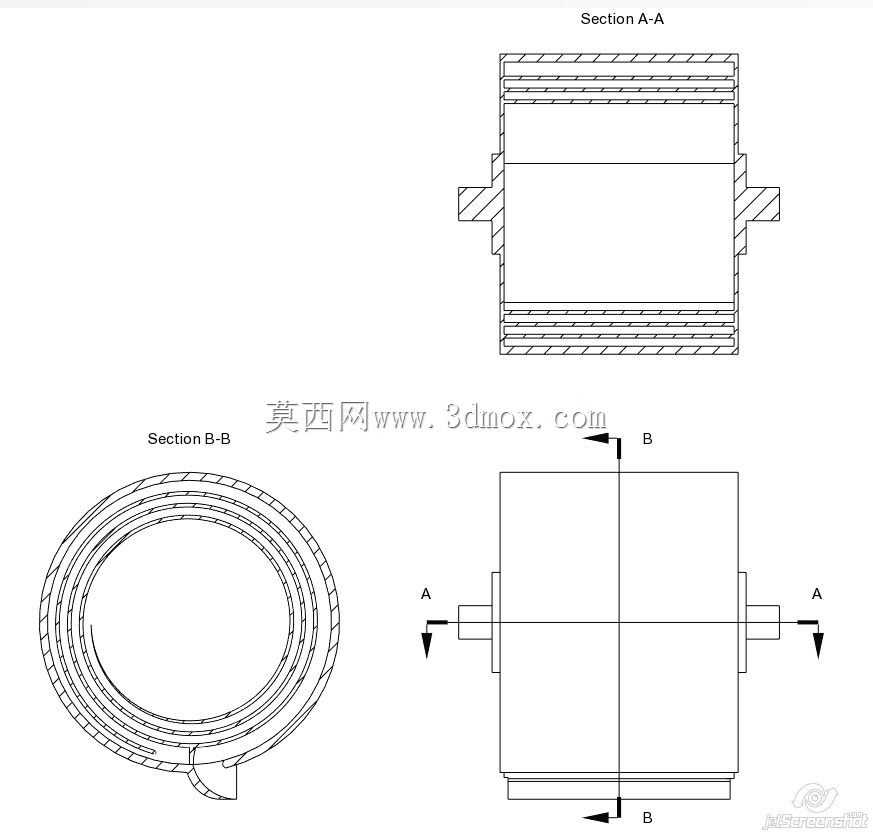

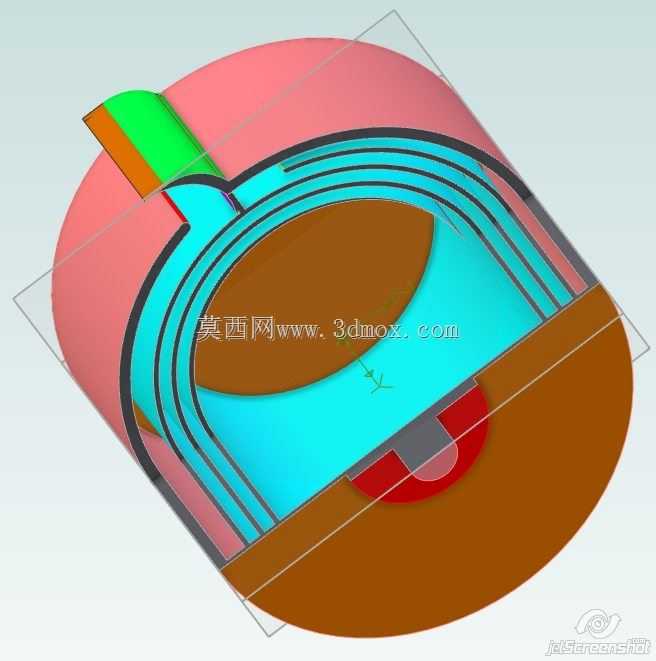

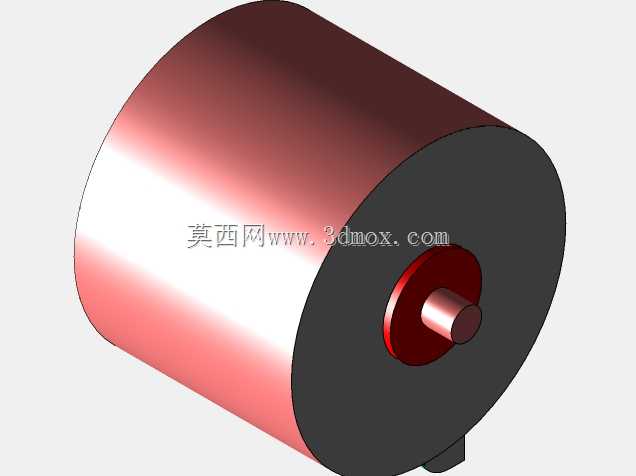

该回转式表土采集滚筒结构，最初面向地外天体表层土壤采样作业场景开发，核心适配低重力环境下松散表层岩土的连续采集、暂存与卸料需求，整体采用卧式单筒体回转布局，主体为等直径圆柱筒体结构，筒体两端同轴设置实心支撑轴段，可直接适配采样车行走底盘的轴承安装位，轴段直径与伸出长度严格匹配常规行星探测车底盘的轮系安装边界，无需额外加装转接法兰即可完成装配。筒体圆柱面沿轴向开设等宽度的通长进料槽口，槽口边缘固定有沿轴向通长布置的铲料结构，铲料刃口做小角度倒角处理，刃口与筒体外圆柱面的切线夹角控制在17度，该角度经过多轮散体物料仿真验证，既能保证滚筒以较低回转扭矩切入松散表土层，又能避免铲起的岩土在刃口处堆积卡滞。进料槽内侧沿筒体轴向设置有导流挡边，与筒体内壁共同形成螺旋导向的内部涡流通道，当滚筒沿铲料方向回转时，被铲刃切入的表土会顺着槽口进入筒体内部，随着筒体持续回转，内部的螺旋导流结构会引导物料向筒体中心区域移动，避免物料在筒体两端堆积造成载荷偏置。筒体非进料侧的端面设置有环形配重凸台，凸台厚度根据筒体空载、满载两种工况的质心偏移量计算确定，可抵消进料槽侧铲料作业时产生的偏载力矩，降低支撑轴段的交变弯曲载荷，延长轴承使用寿命。筒体两端的支撑轴段上，靠近筒体端面的位置设置有轴肩定位面，可与安装座上的深沟球轴承内圈端面贴合，实现轴向定位，轴段末端预留有平键安装位，可直接连接驱动电机的输出轴，无需额外设计联轴器结构，大幅缩减驱动端的安装空间。该结构的卸料逻辑与常规铲斗的举升卸料完全不同，当筒体完成采样作业需要卸料时，只需控制滚筒反向回转，此时内部的螺旋导流通道会反向导料，将暂存在筒体中心区域的表土顺着进料槽逐步推送至筒体外，整个卸料过程无需额外设置推料、举升机构，仅通过滚筒正反转即可完成采料、暂存、卸料全流程动作，结构可靠性远高于带多组执行构件的采样机构。针对3D打印的工艺特性，整个结构的壁厚做了均匀化处理，主体筒体壁厚保持一致，内部导流筋的厚度与筒体壁厚差值控制在1毫米以内，避免打印过程中因壁厚差过大产生翘曲变形，所有棱边均做了R1.5的圆角过渡，既可以减少打印过程中的应力集中，也能避免散体物料在棱角处卡滞。在地面模拟作业场景中，该结构也可适配小型浅层地表采样设备、小型滑移装载机的附具改装，针对松散沙土、细颗粒矿渣的采集作业，相比传统多铲斗回转结构，该单筒体结构的零件数量减少60%以上，维护时仅需检查铲刃磨损情况与支撑轴承的润滑状态，日常维护成本极低。结构的整体回转直径根据采样深度需求设计，常规工况下单次回转的铲料深度可达到筒体直径的1/8，在低速回转工况下不会出现物料抛洒问题，进料槽的宽度根据物料粒径做了适配，可容纳最大粒径不超过槽口宽度1/10的散体颗粒，避免大粒径石块卡滞进料槽造成滚筒堵转。筒体两端的支撑轴段同轴度公差控制在IT7级，可保证滚筒回转时的径向跳动量不超过0.2毫米，避免因跳动量过大造成铲刃与地面的间隙波动，影响采样深度的一致性。
