镂空式复合翼支撑肋杆配套垫片结构

　　在航空航天复合翼结构的装配场景中，这类肋撑构件承担着维持翼面内部间距、传递局部气动载荷的核心作用，配套的垫片则用于消除装配间隙、分散连接点的应力集中，避免翼面蒙皮或内部承力梁在交变气动载荷下出现局部屈曲。不同于传统实心肋板的厚重设计，该构件采用桁架式镂空构型，在保证结构刚度的前提下大幅降低自身重量，适配复合翼结构对减重的严苛要求，尤其适合需要通过增材制造实现复杂构型加工的场景，后续表面镀铝处理也能进一步提升构件的抗腐蚀能力与表面硬度，适应高空复杂温湿度环境下的长期服役需求。

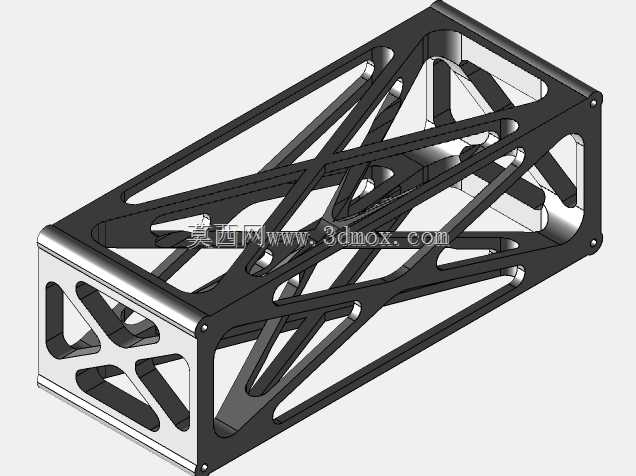

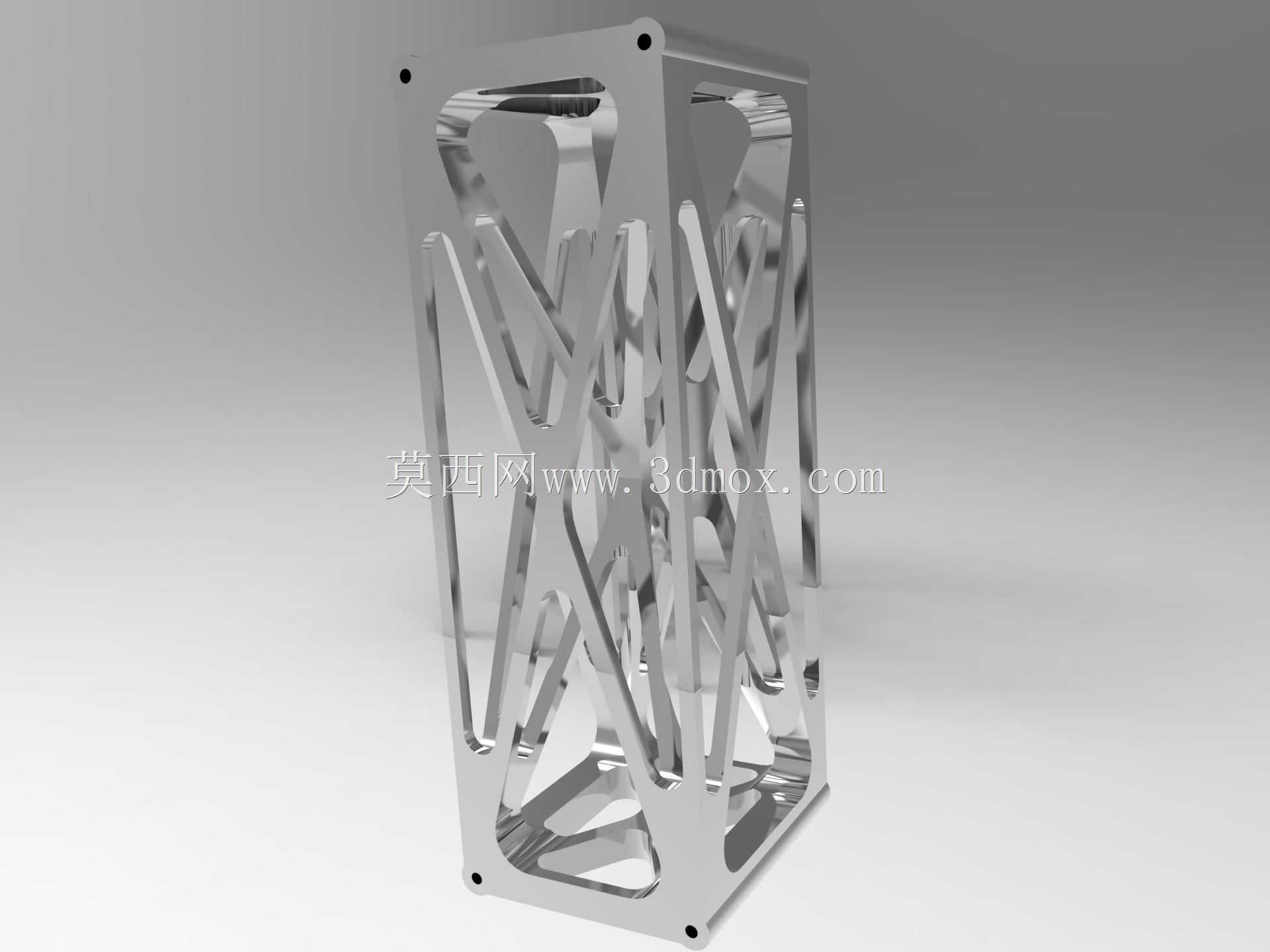

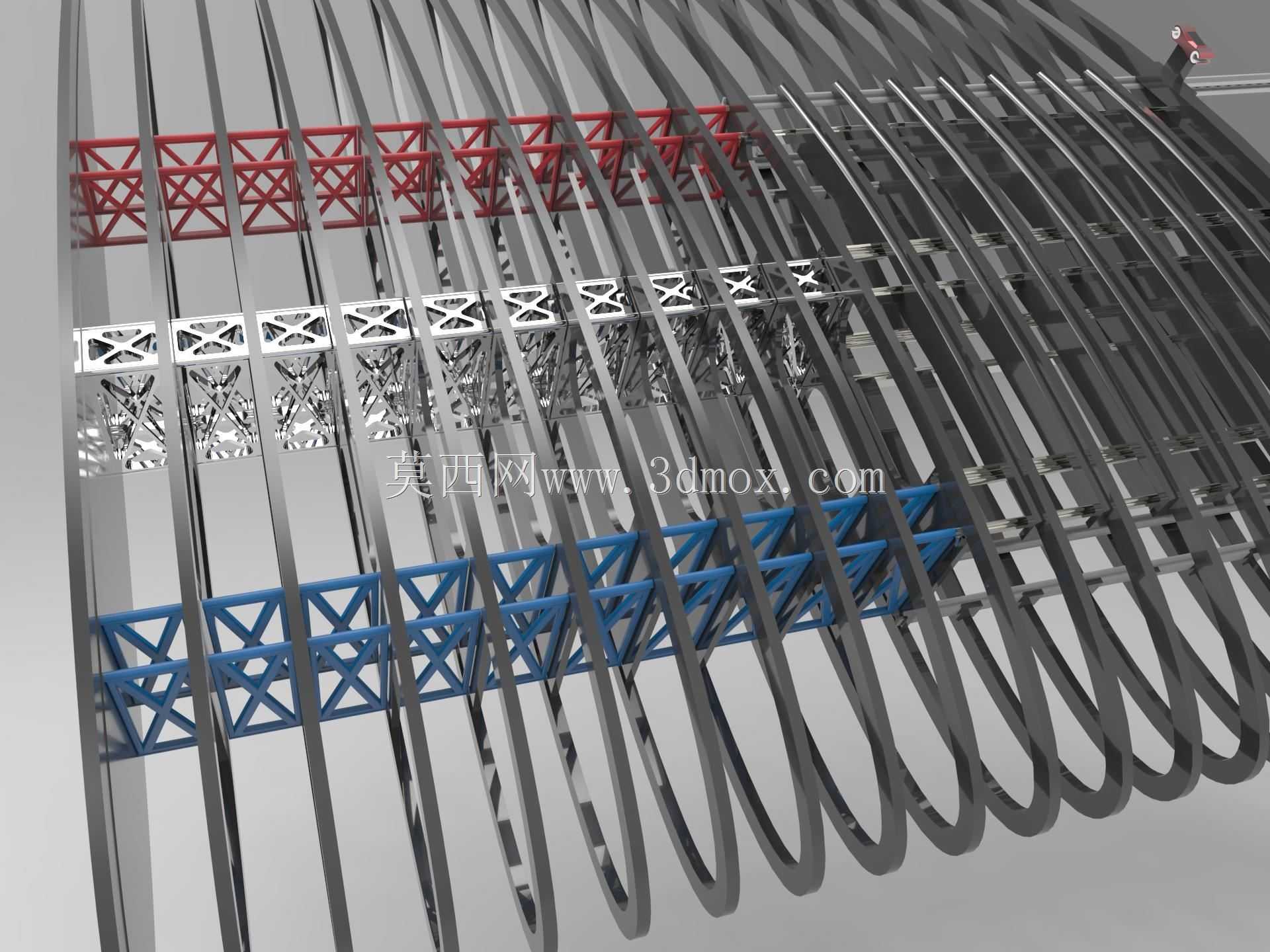

　　从功能实现逻辑来看，该支撑构件并非独立承载，而是作为翼面内部中心梁的辅助支撑单元，沿翼展方向按预设间距排布，相邻构件之间通过端部的安装孔配合紧固件连接，配套垫片垫置在紧固件与构件端面之间，补偿安装面的平面度误差，避免紧固过程中对镂空结构的薄壁棱边造成压溃损伤。构件整体为长方体框架式基底，内部采用交叉斜撑的桁架布局，斜撑的走向完全贴合主应力传递路径，将翼面传递来的局部载荷快速分散到整个框架结构上，避免局部应力过大导致结构失效。端部预留的四个安装孔分别布置在框架的四个角点，孔位周边做了局部加厚处理，抵消连接点的应力集中效应，保证连接强度的可靠性。

　　设计过程中首先要匹配翼面内部的安装边界，构件的外轮廓尺寸需要完全适配翼肋的安装腔空间，不能与内部的走线通道、其他承力构件产生干涉，镂空的间隙大小也需要兼顾减重效率与加工可行性，避免过小的内腔导致增材制造过程中出现支撑无法去除、粉末残留的问题。斜撑的截面尺寸经过反复迭代，在满足屈曲临界载荷要求的前提下尽可能缩小截面，最大化减重收益，同时斜撑与外框架的连接处都做了圆弧过渡处理，避免直角位置的应力集中，提升构件的疲劳寿命。配套垫片的尺寸与构件端部安装面的大小完全匹配，垫片的内孔直径略大于安装紧固件的直径，预留足够的装配调整余量，垫片厚度根据实际装配的间隙公差范围选定，能够适配不同装配误差下的间隙补偿需求。

　　实际服役过程中，这类支撑构件需要承受翼面传递来的气动升力、机动飞行时的惯性载荷，镂空的桁架结构能够在载荷作用下产生微小的弹性变形，吸收部分振动能量，避免共振对翼面结构造成损伤。镀铝后的表面不仅能提升抗腐蚀性能，还能提高构件表面的抗磨损能力，减少装配过程中以及长期服役时的表面划伤。不同于传统机加工需要多工序铣削去除大量材料的加工方式，该构型采用3D打印一次成型，能够实现传统机加工无法完成的复杂内部桁架结构，材料利用率远高于传统加工方式，后续的镀铝处理也能弥补增材制造构件表面粗糙度不足的问题，提升表面质量。

　　在安装适配层面，构件的端部安装孔位公差严格按照装配要求设定，能够与相邻的支撑构件、中心梁主体实现精准对接，不需要额外的修配工序，配套垫片的使用也降低了对构件安装面平面度的加工要求，在保证装配精度的前提下控制加工成本。整个构件的载荷传递路径清晰，外框架承担主要的边界约束作用，内部交叉斜撑将局部载荷快速分散到整个框架，各个斜撑的受力均匀，不会出现局部杆件受力过大提前失效的问题，即使某一根斜撑出现局部损伤，周边的杆件也能分担部分载荷，提升结构的破损安全性能，这对于航空类承力构件来说是至关重要的设计考量。
