气动平行夹持执行机构结构设计

　　在自动化生产线的工件转运、工位装夹环节，这类平行夹持机构是应用频次极高的末端执行部件，常配套安装在直线模组、工业机械手末端，完成小型金属零件、注塑件、装配组件的抓取与移位动作，也可作为专机工位的固定夹紧单元，在零件铣削、装配、检测工序中提供稳定的夹持力，避免工件在加工或转运过程中出现位移偏差。

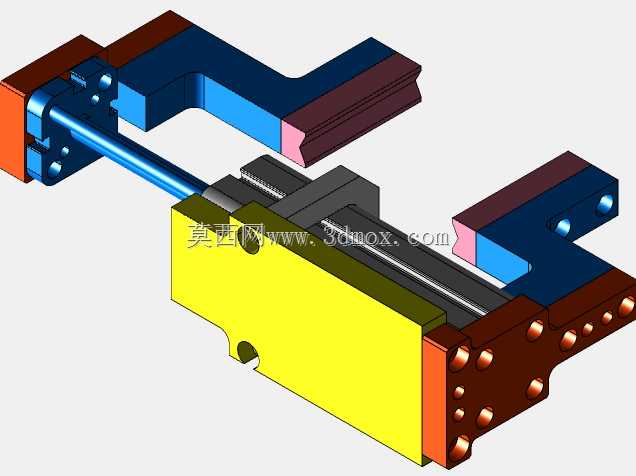

　　从结构设计逻辑来看，这款夹持器采用双导轨平行导向布局，中间的驱动杆连接两侧夹爪的传动滑块，当驱动端输入直线往复动力时，可带动两侧夹爪做同步对中开合运动，相比单臂摆动式夹爪，平行开合的结构能保证夹持面始终与工件表面保持平行贴合，不会对工件产生额外的扭转力矩，尤其适合夹持规则方形、矩形截面的工件，夹持接触面积更大，受力更均匀，不会夹伤工件表面也不会出现夹持滑脱的问题。夹爪的安装面预留了多组螺纹孔，可根据不同工件的外形更换定制的夹头垫块，比如夹持软质工件时可更换聚氨酯垫块，夹持圆柱形工件时可更换带V型槽的夹头，适配不同的生产场景需求，无需更换整个夹持本体，大幅降低了工装改造成本。

　　主体基座采用一体化加工的结构形式，导轨安装面与驱动杆安装孔做了同轴度与平行度公差约束，保证滑块运动过程中无卡滞、无偏磨，长期运行下的开合重复精度可控制在0.02mm以内，满足精密装配、精密加工工位的定位要求。基座侧面预留了成排的安装螺纹孔，既可以从底部做穿装固定，也可以从侧面做锁附安装，适配不同设备的安装空间要求，不管是安装在水平布置的滑台上，还是垂直安装在机械手末端，都能保证固定刚度，不会在高速启停时出现机构晃动。驱动端的连接轴做了轴径适配设计，可匹配标准气缸、电动推杆的输出轴尺寸，用户可根据现场的动力源条件选择气动或者电动驱动方案，气动驱动时响应速度快，适合高速节拍的生产线，电动驱动时开合行程与夹持力可控，适合对夹持力有精准要求的脆弱工件夹持场景。

　　在安装边界尺寸上，这款夹持器的整体宽度控制在窄幅区间，可在狭小的工位空间内布置，不会和周边的工装、刀具产生运动干涉，夹爪的开合行程覆盖了常见小型零件的尺寸范围，从几毫米的小零件到百余毫米宽度的工件都可适配，夹爪的伸出长度做了刚度校核，在满行程伸出夹持额定负载时，夹爪根部的变形量控制在允许范围内，不会因为长期负载出现塑性变形。传动部位的导轨与滑块之间设计了润滑脂储留槽，日常维护时只需定期注入润滑脂即可保证运动顺畅，无需频繁拆解保养，适合工业现场长时间连续运行的工况。夹爪的夹持面做了防滑纹理处理，在夹持表面光滑的工件时也能提供足够的摩擦力，避免工件在快速移位过程中滑落，同时夹持力可通过驱动端的动力输入大小进行调节，从几牛的轻夹持力到数百牛的重夹持力都可覆盖，适配不同重量、不同材质的工件夹持需求。

　　在实际产线应用中，这类夹持器常被用在3C电子零件装配、小五金件加工上下料、注塑件取件等场景，相比定制化的专用夹具，这款标准化的夹持机构通用性更强，安装调试更便捷，设计人员在做设备方案时，可直接根据工件尺寸、负载重量、安装空间选用对应规格的夹持器，无需从零开始设计夹爪结构，大幅缩短设备的设计与制造周期。结构上没有冗余的复杂零件，加工与装配难度低，后期维护时易损件更换方便，不需要专业的复杂工具即可完成拆装，降低了设备的后期运维成本。
