带外螺纹安装结构的流体叶轮结构设计

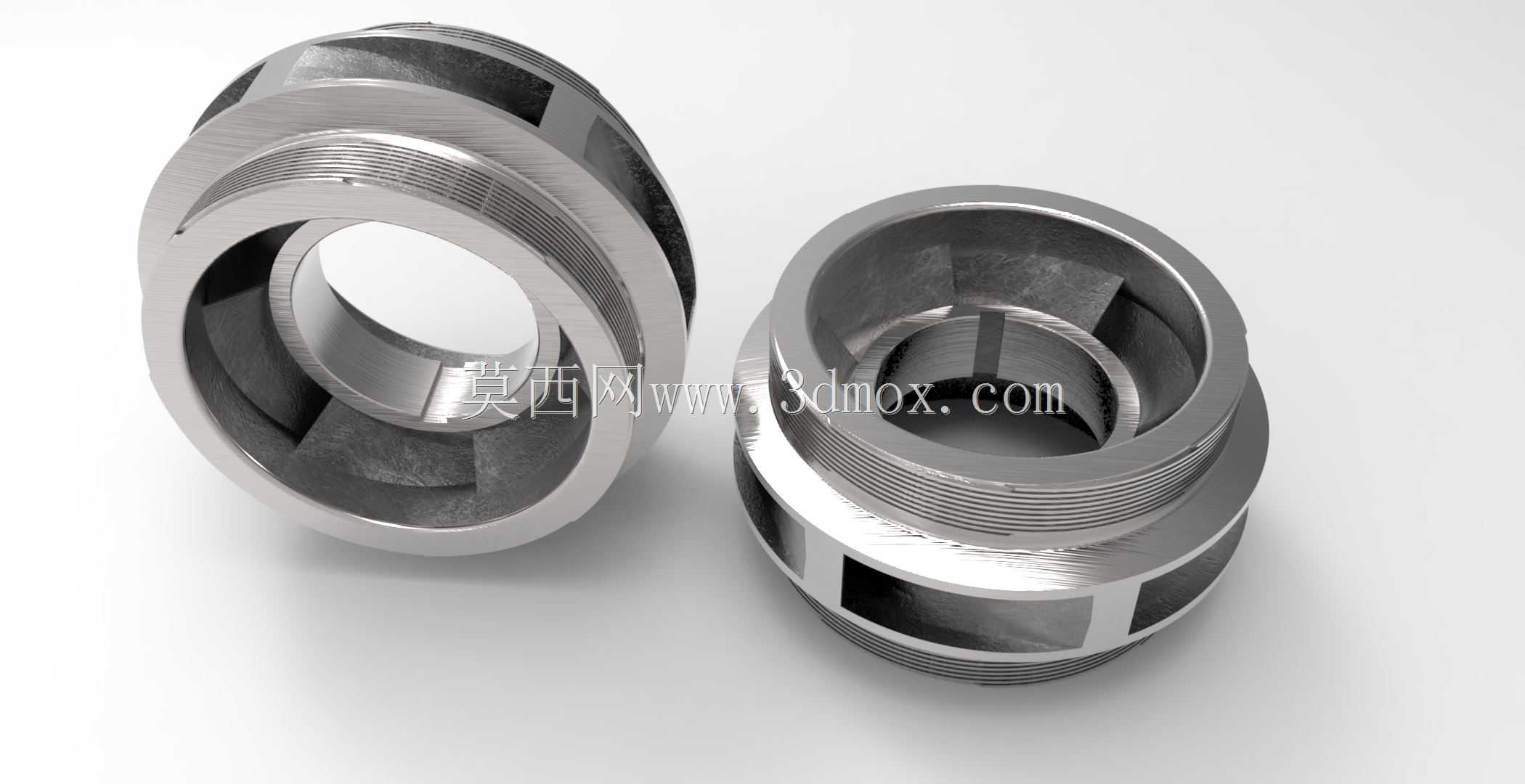

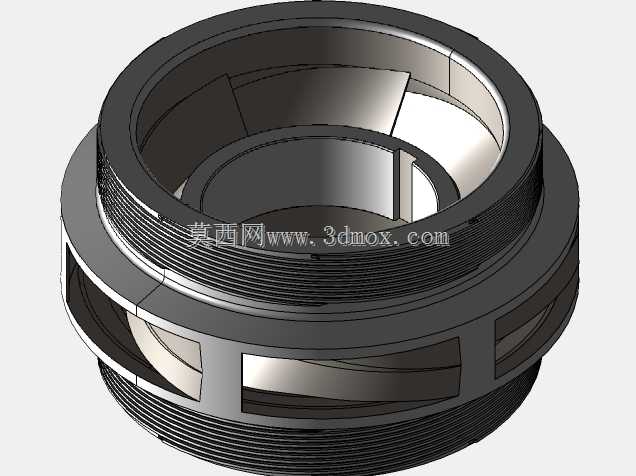

这款叶轮结构主要适配中小流量的流体输送工况，在小型离心泵、微型液压回路、精密冷却循环系统中都能见到同类结构的应用，区别于常规开式或闭式焊接叶轮，该结构采用整体金属切削加工成型，没有拼接焊缝带来的应力集中问题，在高压差、高转速的运行场景下结构稳定性更有保障。从实际安装边界来看，叶轮外圆设置了多段精密外螺纹结构，可直接与配套的泵体腔室、导流套实现螺纹旋合定位，不需要额外设计轴向压盖或者键连接结构，大幅压缩了装配所需的轴向空间，对于安装空间受限的紧凑型流体设备来说，这种集成式安装结构能有效缩减整机的体积冗余。叶轮内部的流道采用对称式叶片布局，叶片与内外环体为一体式结构，流道表面经过精加工处理，粗糙度控制在较低水平，能减少流体在流道内的沿程阻力损失，同时避免流体中的杂质在流道拐角处沉积卡滞，适配洁净流体或者含少量微小硬质颗粒的介质输送场景。在设计思路上，这款叶轮没有采用常规的轮毂键槽传动结构，而是依靠端面的贴合摩擦力与螺纹预紧力实现扭矩传递，在选型匹配时需要核算螺纹旋合长度对应的预紧扭矩，确保在额定转速下不会出现螺纹松脱的问题，同时叶轮两端的环形定位面需要与配套的密封件、轴承端面实现精准贴合，控制端面跳动量在允许范围内，避免运行过程中出现流体内泄或者异常振动。从结构细节来看，叶轮外侧设置了多组对称的通流缺口，这些缺口一方面可以平衡叶轮高速旋转时前后腔的压力差，降低轴向力对配套轴承的载荷冲击，另一方面也能在装配时作为工装卡位，方便使用专用工具完成叶轮的螺纹旋紧操作，不需要在叶轮表面额外设计工艺凸台，减少了后续加工去除工艺结构的工序。在实际使用场景中，这类叶轮常被用在机床设备的冷却循环泵、小型液压站的供油回路、实验室精密流体输送设备中，因为整体加工的结构没有拼接缝隙，不会出现长期运行后焊缝开裂、叶片脱落的问题，维护周期相比焊接式叶轮更长。需要注意的是，该叶轮的安装螺纹为细牙精密螺纹，装配时需要控制旋合的同轴度，避免螺纹偏扣导致安装后叶轮跳动超差，同时流道的进出口边缘做了小倒角处理，能减少流体进入流道时的冲击涡流，提升运行时的静音表现，对于对振动和噪音有要求的精密设备配套场景，这种细节设计能有效提升整机的运行品质。在建模过程中，需要重点关注叶片型线的曲率过渡，避免出现曲率突变的区域，否则不仅会增加流体阻力，还会在加工时出现刀具切削负载突变的问题，影响零件的加工精度和表面质量，同时螺纹段的退刀槽尺寸需要匹配标准刀具的加工参数，确保螺纹加工到规定深度时不会出现撞刀问题，两端的密封面需要标注明确的形位公差要求，保证装配后的密封性能。
