分体式直线导轨滑块传动组件结构

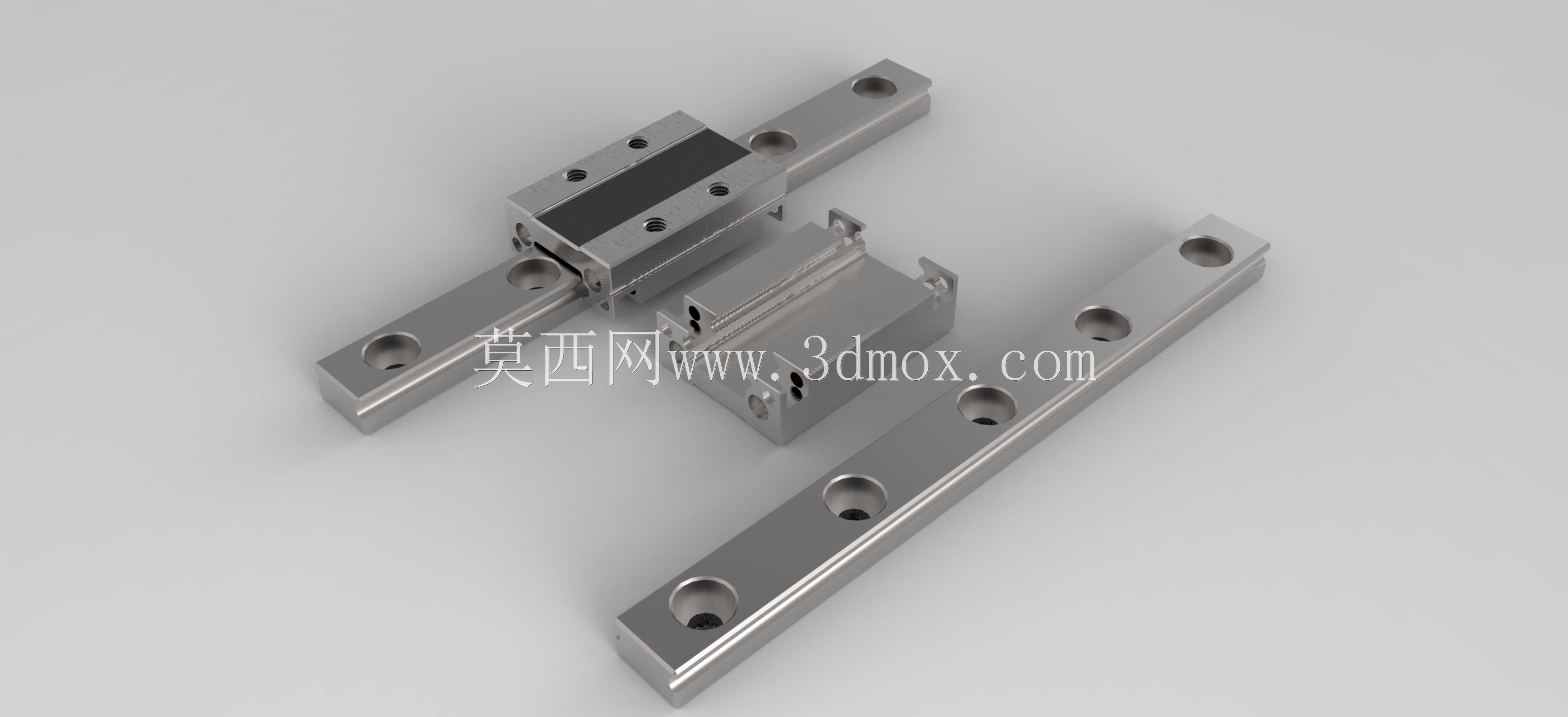

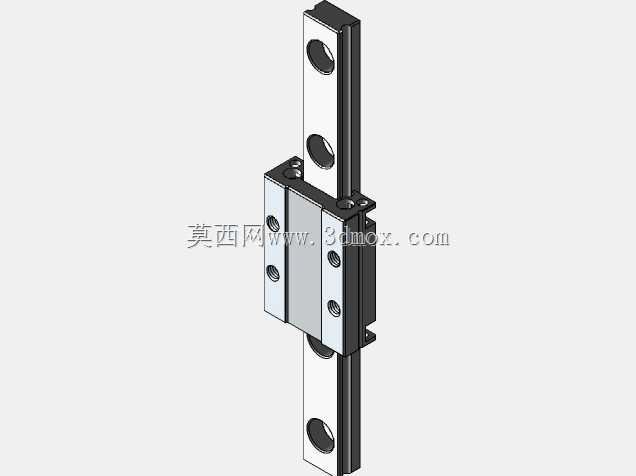

　　在自动化产线的移栽工位、精密检测设备的位移平台、数控加工中心的进给轴系里，这类线性导向传动组件是保证运动精度的核心基础件，区别于传统的滑动摩擦导向结构，滚动体嵌入滑块与导轨滚道之间的设计，能把往复运动的摩擦阻力降到普通滑动导轨的五十分之一，哪怕是低速微动的工况下，也不会出现爬行卡顿的问题，动态响应速度完全能跟上伺服系统的高频指令。从结构拆分来看，整套组件包含两根平行布置的滚道导轨、两个配套的滑块主体，以及单独拆分的滑块壳体零件，导轨本体采用矩形截面设计，沿长度方向等距加工沉头安装孔，安装时可以直接通过内六角螺栓把导轨锁死在设备安装基准面上，沉孔的深度刚好能让螺栓头完全埋入导轨表面，不会突出干涉滑块的往复行程，

　　导轨两侧的滚道经过精密磨削，圆弧轮廓和滑块内的滚动体曲率完全匹配，接触应力分布均匀，长期往复运行也不会出现滚道点蚀的问题。滑块部分采用分体式结构设计，单独拆分的壳体零件既可以作为滚动体的保持架基座，也预留了和外部负载平台连接的螺纹孔位，安装负载时不需要额外做转接板，直接把工作台或者执行机构锁在滑块顶面即可，滑块两端的密封端盖能阻挡车间里的切削碎屑、粉尘进入滚道内部，避免滚动体和滚道被硬颗粒刮伤，延长整套组件的维护周期。做设备选型的时候，首先要确认导轨的单根长度是否满足设备的行程需求，两根导轨的平行度安装公差要控制在0.02mm每米范围内，否则会出现滑块运行卡滞、磨损加快的问题；滑块的顶面到导轨安装基准面的高度公差控制在±0.

　　01mm，同一根导轨上安装多个滑块时，高度差不能超过0.005mm，避免负载安装后出现偏载，导致局部滚道受力过载。在3C电子的点胶设备里，这类组件常用来带动点胶阀做XY方向的精密位移，重复定位精度能控制在0.005mm以内，完全满足微米级的点胶位置要求；在包装机械的送料工位，它能带动推料杆做高速往复运动，每秒1米的线速度下也不会出现明显的振动，送料位置一致性远高于普通的导杆导向结构；甚至在小型医疗检测设备的样本移送工位，这类低摩擦、运行平稳的导向组件也能适配，不会因为运动振动导致样本洒漏或者检测结果偏差。建模过程中要特别注意滚道的曲率匹配关系，滚动体和导轨、滑块滚道的接触角设置为45度，四个方向的额定载荷基本一致，

　　不管是垂直方向的下压负载、还是水平方向的侧倾负载，都能均匀承载；导轨安装孔的孔距公差要严格按照行业标准设定，否则现场安装时会出现孔位对不上的问题，滑块内部的返向器结构要做平滑过渡设计，保证滚动体在循环过程中没有卡滞点，运行时的噪音能控制在60分贝以内。另外要注意安装基准面的平面度要求，如果设备安装面的平面度超过0.05mm，强行锁死导轨会导致导轨产生弯曲变形，运行时的阻力会大幅上升，甚至会出现滑块无法滑动的情况，所以安装前一定要先校准安装基准的平面度，再按对角线顺序逐步拧紧导轨的安装螺栓，避免导轨产生内应力。滑块的侧向预留了油嘴安装位，定期加注润滑脂就能在滚道表面形成油膜，避免金属直接接触磨损，正常工况下的润滑维护间隔可以达到100公里运行行程，不需要频繁停机保养。
