冰箱用定向支撑脚轮结构设计

　　这款定向支撑脚轮主要配套家用冷藏冷冻冰箱使用，也可适配同类型需要短距离移位、日常放置需稳定支撑的立式商用冷柜、小型低温存储设备，解决这类重型静置家电移位费力、直接推移易刮伤地面的问题。日常使用场景中，冰箱这类设备多数时间处于静置存放状态，仅在清洁地面、调整摆放位置、检修后部管路时需要小范围移动，因此脚轮不需要具备万向转向功能，定向结构反而能避免静置时出现意外滑移，保证设备摆放的稳定性。

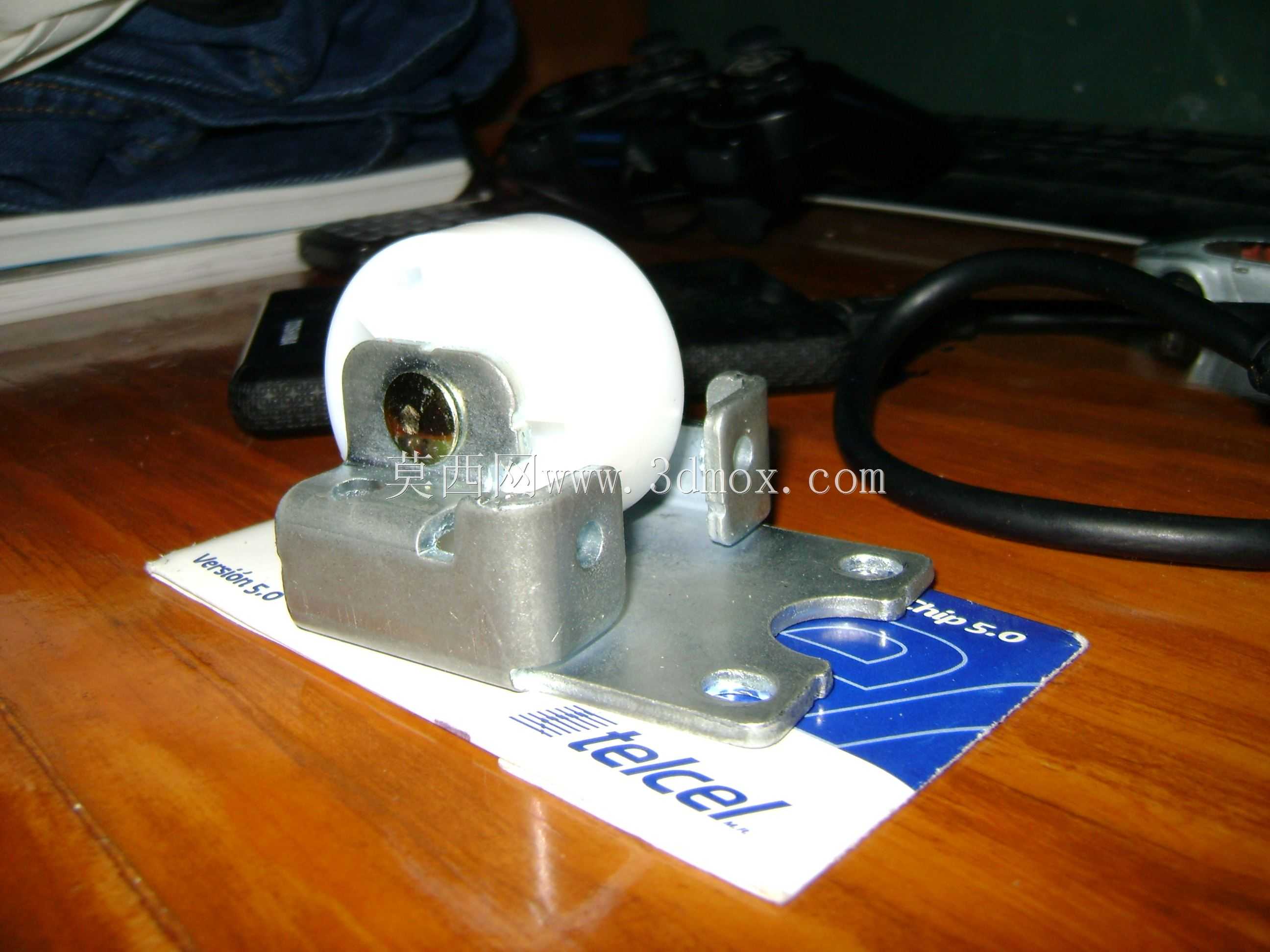

　　从功能特性来看，这款脚轮采用支架与滚轮分体装配的结构，滚轮外圈采用硬质耐磨工程塑料材质，滚动过程中不会在瓷砖、实木地板、环氧地坪等常见家装地面留下划痕，同时具备一定的减震缓冲能力，推移过程中不会产生明显异响。滚轮内部嵌装金属衬套，与支架上的转轴配合，减少滚动过程中的摩擦阻力，即使承载满负载的冰箱，也能轻松推动，不会出现滚轮卡滞、抱死的问题。金属支架采用冲压成型工艺，整体为L型折弯结构，安装面与滚轮支撑面为一体化冲压成型，不存在焊接拼接的应力薄弱点，承重能力更强，长期承重也不会出现支架变形、断裂的问题。

　　设计过程中优先考虑了安装适配性与承重冗余，支架的安装底板上预留了两个沉头安装孔，孔位间距匹配冰箱底部预装的固定螺柱位置，安装时不需要额外打孔，直接通过螺栓锁紧即可完成装配，沉头孔设计可以让螺栓头完全埋入支架平面内，不会出现凸起干涉，保证支架与冰箱底部安装面完全贴合，受力均匀。滚轮的安装位置做了下沉式设计，滚轮顶部与支架安装面之间预留了足够的间隙，避免滚轮滚动过程中与支架本体、冰箱底部结构发生摩擦。整体安装完成后，脚轮的总高度控制在合理范围内，不会过多抬升冰箱的整体高度，保证冰箱放置后的重心稳定，不会出现晃动侧翻的风险。

　　结构细节上，支架的折弯边缘做了圆角钝化处理，没有尖锐的毛刺飞边，装配过程中不会划伤操作人员，也不会刮坏冰箱底部的保温层与管线。滚轮的轮面采用微弧面设计，与地面的接触面积适中，既保证滚动时的顺畅性，也能减少单位面积的地面压强，避免在软质地板上留下压痕。滚轮两侧与支架的支撑臂之间预留了微小的装配间隙，不会因为加工公差导致滚轮被夹紧无法转动，同时间隙控制在合理范围，避免杂物进入间隙造成卡滞。转轴两端采用铆压固定的方式，不需要额外加装紧固件，装配工序更简单，长期使用也不会出现转轴松脱、滚轮脱落的问题。

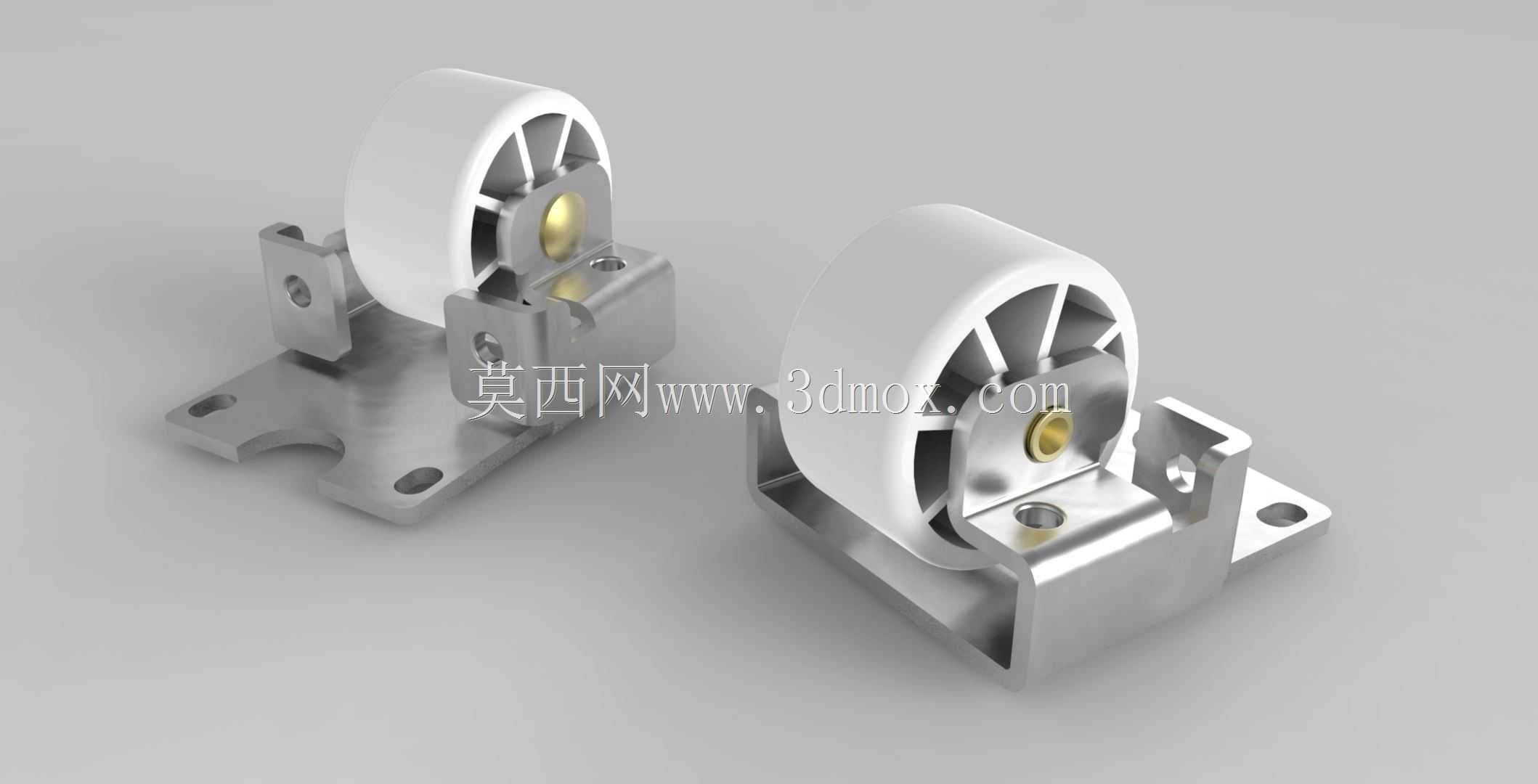

　　在实际选型匹配过程中，这类定向脚轮通常成组使用，一台冰箱一般配置两个同规格定向脚轮，搭配前部两个可调支撑脚，需要移动时将支撑脚调高，让脚轮接触地面即可推移，放置到位后将支撑脚调低接触地面，分担脚轮的承重，同时避免设备意外滑动。这款脚轮的结构设计也可以拓展应用到其他重型立式柜类设备上，比如文件柜、储物柜、小型设备机柜等，只需要匹配对应的安装孔位即可直接使用，具备较强的通用适配性。建模过程中对各个零件的配合公差做了合理预留，支架的冲压折弯角度、安装孔的位置度、滚轮的同轴度都符合常规五金冲压件与注塑件的加工精度要求，不需要特殊加工工艺即可批量生产，装配流程简单，适合大规模配套使用。
