Ilsco铜制冷压接线端子结构设计

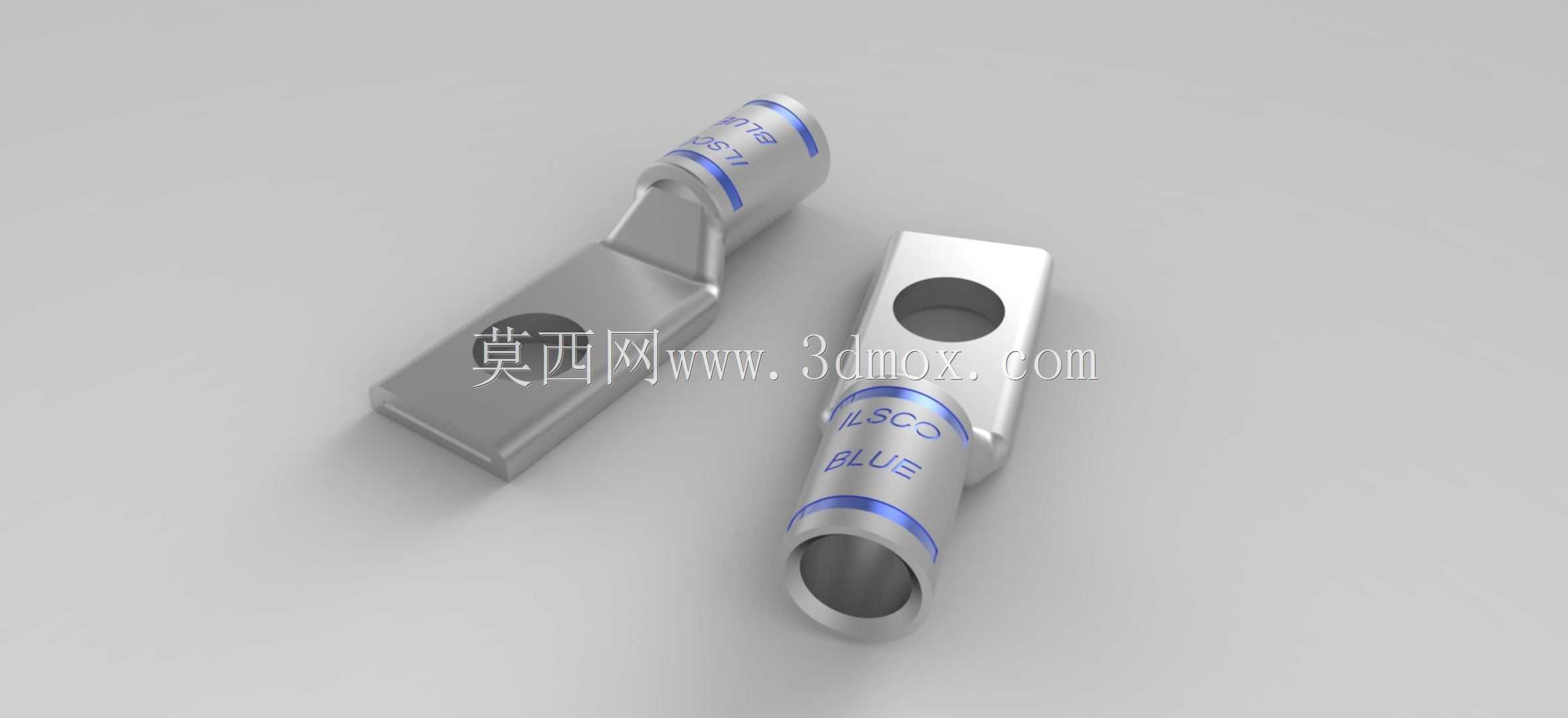

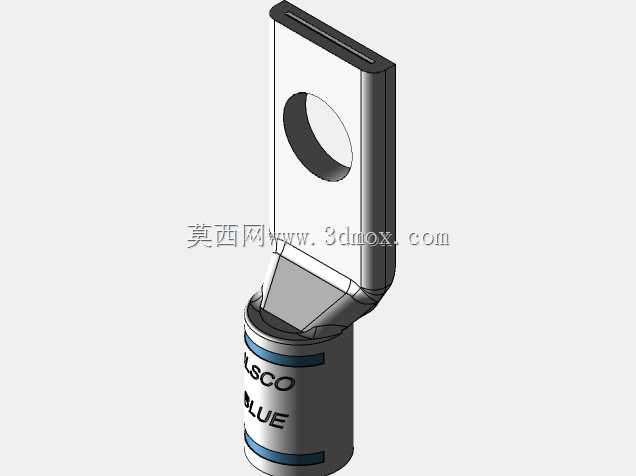

　　在低压配电、工业控制柜布线、新能源线束装配等场景里，接线端子是导线与设备母排、接线柱之间实现可靠电气连接的核心连接件，这类冷压式接线片的设计合理性，直接决定了线路连接的接触电阻、抗拉力、长期通电稳定性，是电气装配环节不可忽视的基础零部件。这款Ilsco接线片采用筒式压接端加平板固定端的一体化结构，压接段为空心圆柱腔体，内壁做了防滑细纹处理，当剥除绝缘层的导线线芯完全插入腔体后，通过冷压钳从圆柱外壁施加多点定向压接力，让铜质腔体产生塑性变形，与线芯紧密咬合，既保证足够的机械拉脱强度，又能让金属接触面充分贴合，降低接触电阻，避免长期通电时出现局部过热的隐患。压接段外壁的蓝色标识环，一方面是对应适配导线线径的色标，

　　方便现场装配人员快速选型匹配，避免错用不同规格端子导致压接不牢或线芯无法插入的问题，另一方面也能作为压接位置的参考标记，保证压接点落在腔体的有效压接区间内，不会出现压接位置偏斜导致的导线固定失效。平板固定端设计为带单安装孔的扁平结构，安装孔的尺寸适配常用的螺栓规格，平板与压接圆柱之间采用圆弧过渡的连接颈，这个过渡区域做了加厚处理，因为在实际安装拧紧螺栓、或者设备运行产生振动时，连接颈是应力集中的位置，加厚的圆弧过渡可以分散应力，避免端子在受力时出现断裂。整个零件采用高导紫铜作为基材，表面做镀锡处理，既提升铜材的抗氧化能力，避免长期在潮湿、有盐雾的工业环境中出现铜锈导致接触不良，也能降低接触表面的氧化电阻，提升通电性能。

　　从安装边界来看，平板端的厚度、安装孔中心到压接筒端面的距离，都需要匹配对应规格的接线柱间距、母排厚度，避免安装后端子与相邻电气件出现安全电气间隙不足的问题；压接筒的外径、长度则严格对应适配导线的截面积，不同线径的端子压接筒尺寸有明确的梯度，保证压接后导线与端子的结合力符合电气安装规范的要求。在三维建模过程中，需要重点关注几个结构细节：一是压接筒内壁的防滑齿深度与角度，齿深过大会压伤线芯，减小导线的有效导电截面积，齿深过小则会导致咬合力不足，导线受拉时容易脱出；二是连接颈的圆弧半径，半径过小会导致应力集中系数过高，受振动时容易产生疲劳断裂，半径过大则会增加端子整体长度，占用过多柜内布线空间；三是平板安装孔的倒角处理，

　　孔口两端做小角度倒角，既可以在安装时引导螺栓顺利穿入，也能避免孔口的锐边在拧紧时硌伤接线柱或垫片的接触面，保证导电接触面的平整贴合。这类接线片在实际使用中，除了常规的静态配电场景，在有振动的设备比如工程机械、轨道交通车辆的电气布线中，对其抗疲劳性能、压接拉脱力的要求更高，设计时还需要考虑压接后的端子在经历温度循环、振动冲击后的接触电阻变化，保证在全生命周期内电气连接的可靠性。建模时还原的表面标识、色环位置，也能为生产环节的丝印、色环涂覆工序提供准确的三维定位参考，避免标识位置偏移导致现场选型识别困难。
