快锁式1/4英寸直径快拆释放销结构

　　在各类需要频繁拆装、快速定位锁紧的工装夹具、模块化设备机架、户外便携装备、运动器材结构中，快拆释放销是替代传统螺纹紧固件、实现无工具快速拆装的核心连接元件，本次呈现的1/4英寸直径规格释放销，正是针对小载荷快换场景优化的成熟结构方案。不同于常规圆柱销依靠过盈配合实现固定、拆装需要敲击或工具顶出的特性，这类释放销的核心功能是通过端部的按动结构控制内部锁珠的伸缩，实现插入时自动锁紧、按压按钮即可快速拔出的操作逻辑，单次拆装操作耗时不超过1秒，完全不需要额外辅助工具，能够大幅提升模块化组件的换型效率，在需要频繁切换工装工位的生产线、需要快速拆解收纳的户外作业装备、需要快速调整限位位置的检测治具中都有极高的应用频次。从结构设计逻辑来看，

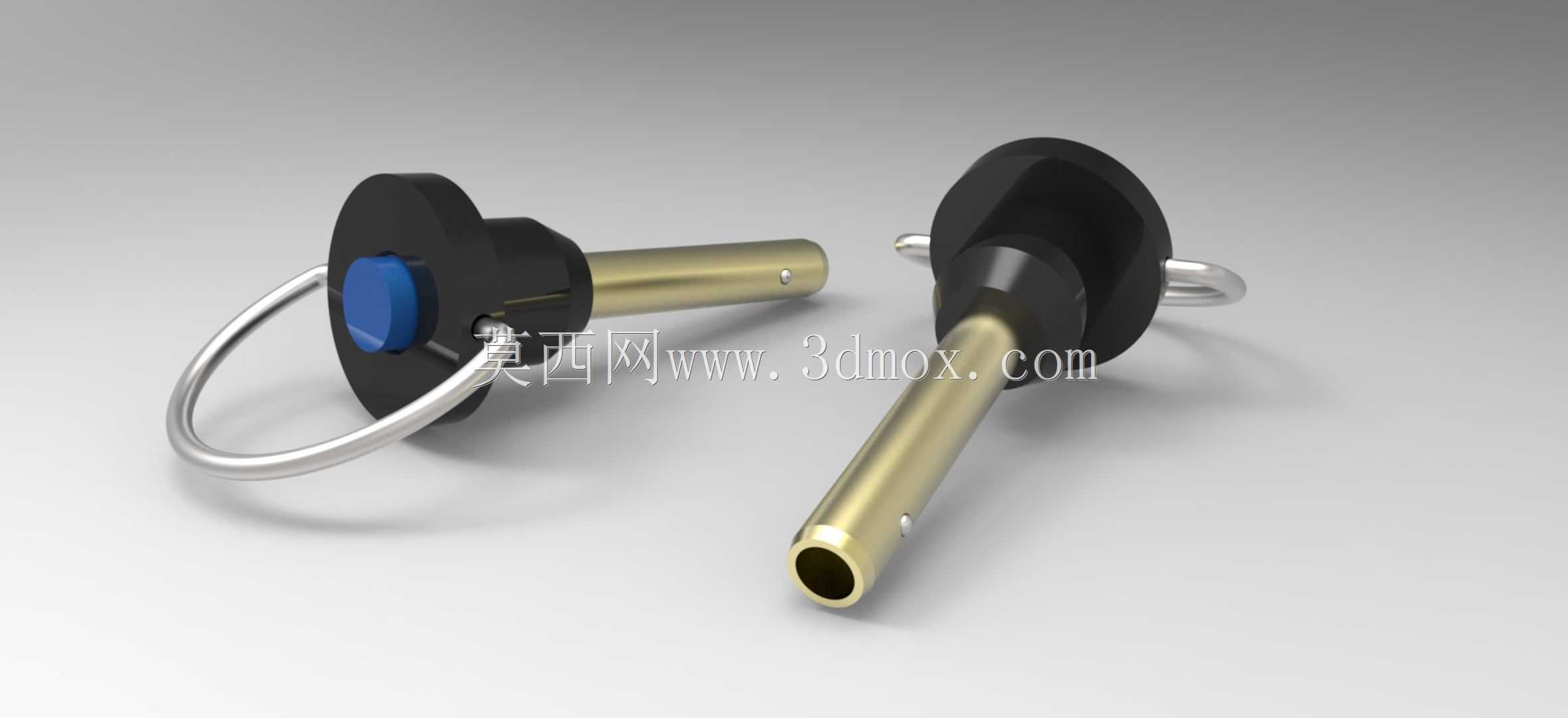

　　这款释放销的销体采用空心薄壁金属管结构，在保证1/4英寸公称直径的前提下，尽可能降低整体自重，销体侧壁预留的两个锁珠安装孔，对应内部的顶紧弹簧与芯轴结构，当销体插入对应安装孔时，锁珠在内部芯轴的斜面推动下向外突出，卡入安装板背面的限位台阶，实现轴向的锁紧固定，不会因为设备运行的振动出现松脱脱出的问题；当需要拆卸时，按压端部的蓝色按钮，带动内部芯轴向后移动，锁珠失去斜面支撑后可向内回缩，此时即可直接将销体从安装孔中拔出，整个操作过程单手即可完成，不需要额外的操作空间。端部的黑色握持座采用符合人体工学的锥台造型，表面做了防滑的哑光处理，即使操作人员佩戴劳保手套也能稳定握持按压，不会出现打滑的问题；握持座尾部集成的金属拉环，

　　一方面可以作为操作时的受力点，方便拔出时施力，另一方面也可以穿装防丢绳，将释放销与设备主体连接，避免频繁拆装过程中零件遗失，在高空作业、户外作业等零件掉落不易捡拾的场景下，这个结构设计能够有效降低零件损耗率。从安装边界尺寸来看，这款释放销的有效配合直径为1/4英寸，适配的安装孔公差建议控制在H7-H8区间，安装板的总厚度需要匹配销体的有效锁紧长度，锁珠突出销体表面的高度约1.5mm，对应的安装孔背面不需要额外加工卡槽，只要保证安装板背面为平面、锁珠有足够的突出卡接空间即可实现可靠锁紧，不需要在配合件上加工复杂的限位结构，大幅降低了配合件的加工成本。销体表面采用镀彩锌处理，具备基础的防锈耐磨性能，能够适应常规车间环境下的使用需求，

　　端部的按钮与握持座采用工程塑料材质，具备一定的耐油耐污特性，接触常见的切削液、润滑脂不会出现材质脆化开裂的问题。在实际选型应用中，这类小直径快拆释放销通常用于定位精度要求在0.1mm以内、轴向载荷不超过500N的连接场景，比如工装夹具的快速定位挡块、模块化机架的快速拼接、检测设备的快速换型治具、户外装备的折叠结构锁紧等，相比传统的螺栓螺母连接，它不需要反复拧动螺纹，不会出现螺纹磨损咬死的问题，长期反复使用的可靠性更高；相比带手柄的凸轮锁紧快拆销，它的结构更紧凑，端部占用的安装空间更小，适合安装空间受限的紧凑结构场景。在三维建模过程中，需要重点关注内部芯轴的斜面角度与锁珠行程的匹配关系，斜面角度过小会导致锁紧后需要的按压力过大，操作手感生涩，斜面角度过大则会导致锁珠锁紧力不足，受振动后容易出现松脱，通常斜面角度设置在12-15度区间能够兼顾操作手感与锁紧可靠性；同时需要预留内部弹簧的压缩行程，保证按钮按压到底时锁珠能够完全回缩到销体内部，不会在插拔过程中与安装孔壁发生卡滞；销体端部的导入段做了小角度的倒角处理，能够在插入安装孔时自动导正，即使安装孔存在小幅的位置偏差也能顺利插入，降低对安装孔位的位置度要求。
