汤姆逊式双滑块直线导轨轴承组件

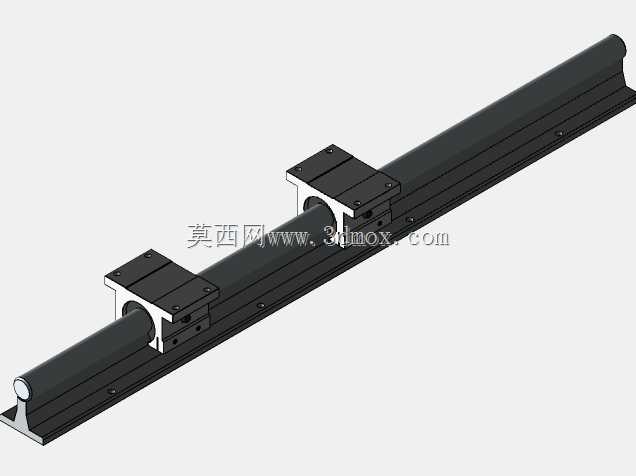

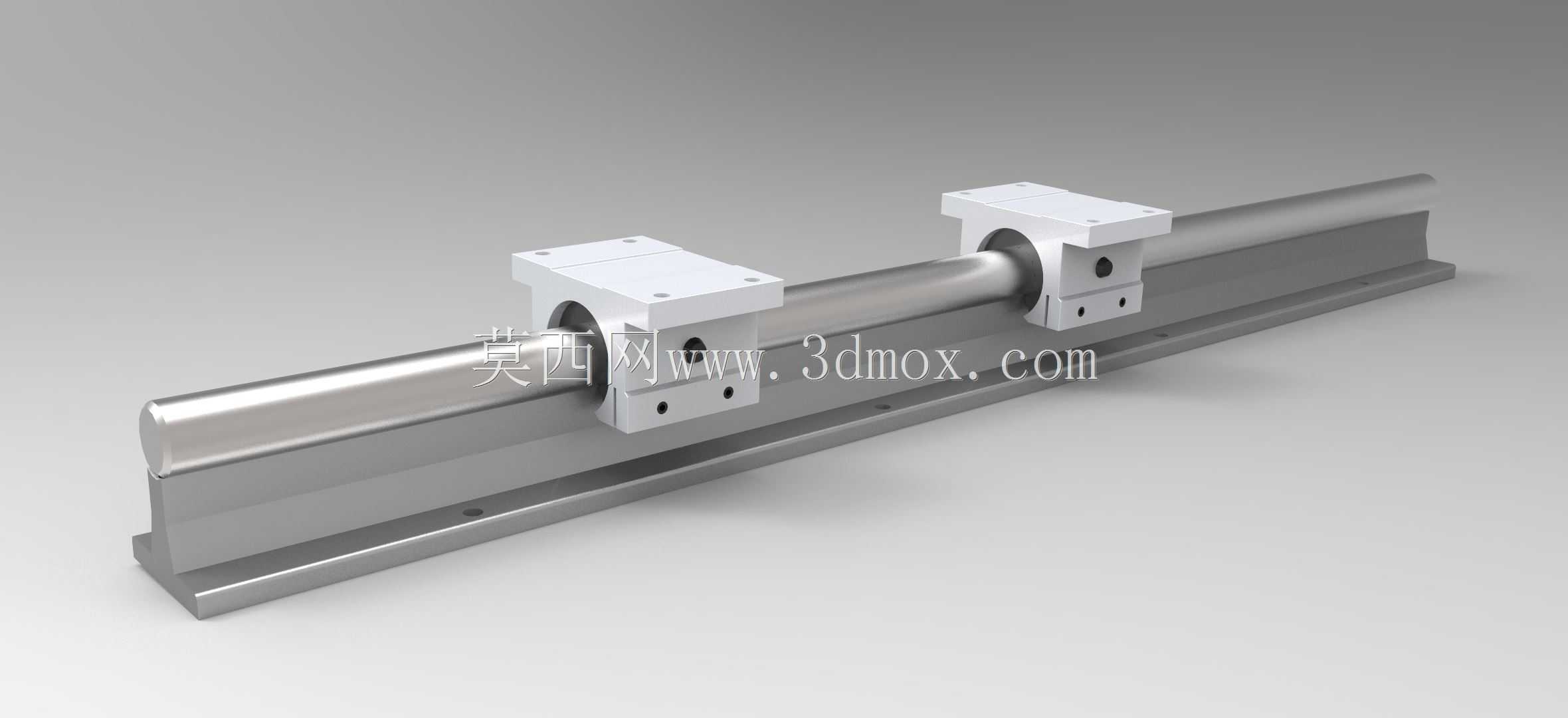

　　这套线性导向组件在自动化产线、精密检测设备、小型数控加工工位的往复运动机构中应用极广，日常做设备改型或者新机构设计时，这类标准导向件的选型匹配直接决定了整套运动机构的运行精度与使用寿命。从结构上看，组件采用一体式淬硬钢导轨基座搭配光轴导向轨的组合设计，基座底面为全平面安装基准，安装时不需要额外加工避让沉槽，直接通过基座上的预制沉孔用内六角螺栓锁紧在设备安装面即可，能大幅降低安装面的加工精度要求，普通铣削加工的安装面就能满足装配后的平行度要求。两个方形法兰结构的滑动轴承滑块套在镀铬光轴上，滑块顶面与侧面都预留了标准安装螺孔，不管是水平安装负载板还是侧装执行元件，都能直接通过螺栓锁紧，不需要额外加工转接板，能有效压缩机构的整体安装空间。

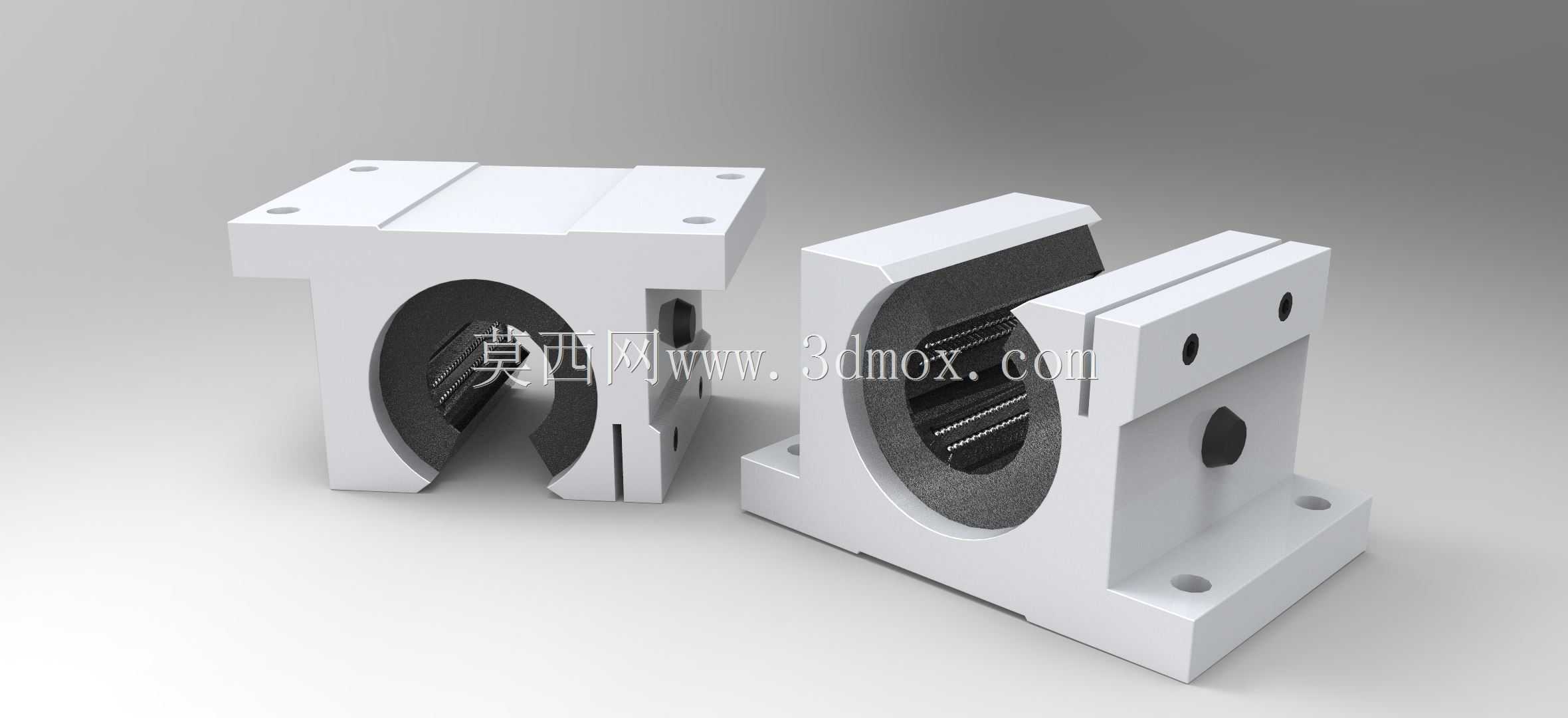

　　设计这类导向组件时，首先要考虑的是负载作用点与导向轴的偏心距问题，双滑块的排布间距直接决定了机构可承受的倾覆力矩大小，这套组件的滑块间距预留了足够的调节余量，现场装配时可以根据实际负载的重心位置调整两个滑块的相对距离，避免运动过程中出现卡滞或者局部磨损过快的问题。光轴表面采用高频淬硬加镀铬处理，表面硬度能达到HRC60以上，表面粗糙度控制在Ra0.4以内，既能保证滑动过程中的低摩擦阻力，也能提升长期运行的耐磨性能，日常维护只需要定期在滑块内置的储油槽内补充润滑脂即可，不需要复杂的维护操作。滑块内部采用的是自润滑滑动衬套结构，相比滚珠式直线导轨，这类滑动结构的抗冲击性能更强，在有小幅振动的冲压上下料工位、物料推送工位上使用时，

　　不会出现滚珠脱落或者导轨点蚀的问题，运行稳定性更优。安装边界方面，导轨基座的宽度、光轴中心到安装底面的高度都采用行业通用的标准尺寸，和市面上同规格的汤姆逊系列直线轴承安装尺寸完全互换，做老设备备件替换时不需要修改原有安装孔位，直接拆装就能完成更换，能大幅缩短设备停机维护的时间。滑块的法兰端面到光轴端面的预留间隙也经过合理设计，运动到行程端点时不会出现滑块与导轨端盖碰撞的问题，不需要额外加装行程限位缓冲块的避让结构。在实际选型应用中，这类导向组件适合行程在1米以内的中低速往复运动场景，运行速度控制在2m/s以内时，摩擦阻力稳定无爬行现象，搭配普通气缸或者伺服电缸作为驱动元件，就能实现稳定的直线往复动作，不管是做物料的定点推送、

　　检测探头的位移导向，还是小型工装的位置调整，都能满足精度要求。做三维建模时，这套组件的各个配合面公差都按照实际装配要求做了预留，光轴与滑块内孔的配合间隙控制在合理范围，既不会因为间隙过大导致运动晃动，也不会因为间隙过小出现装配卡滞，安装孔的位置度也符合实际加工精度要求，导入装配体后可以直接用来做干涉检查、行程模拟，不需要额外调整配合尺寸。另外，滑块上的安装螺孔深度也按照标准螺纹旋合长度设计，锁紧负载时不会出现螺纹滑牙或者螺孔打穿的问题，基座上的沉孔深度也能保证螺栓锁紧后头部完全埋入沉孔内，不会突出基座底面影响安装平面度。
