卧式注塑成型生产设备结构设计方案

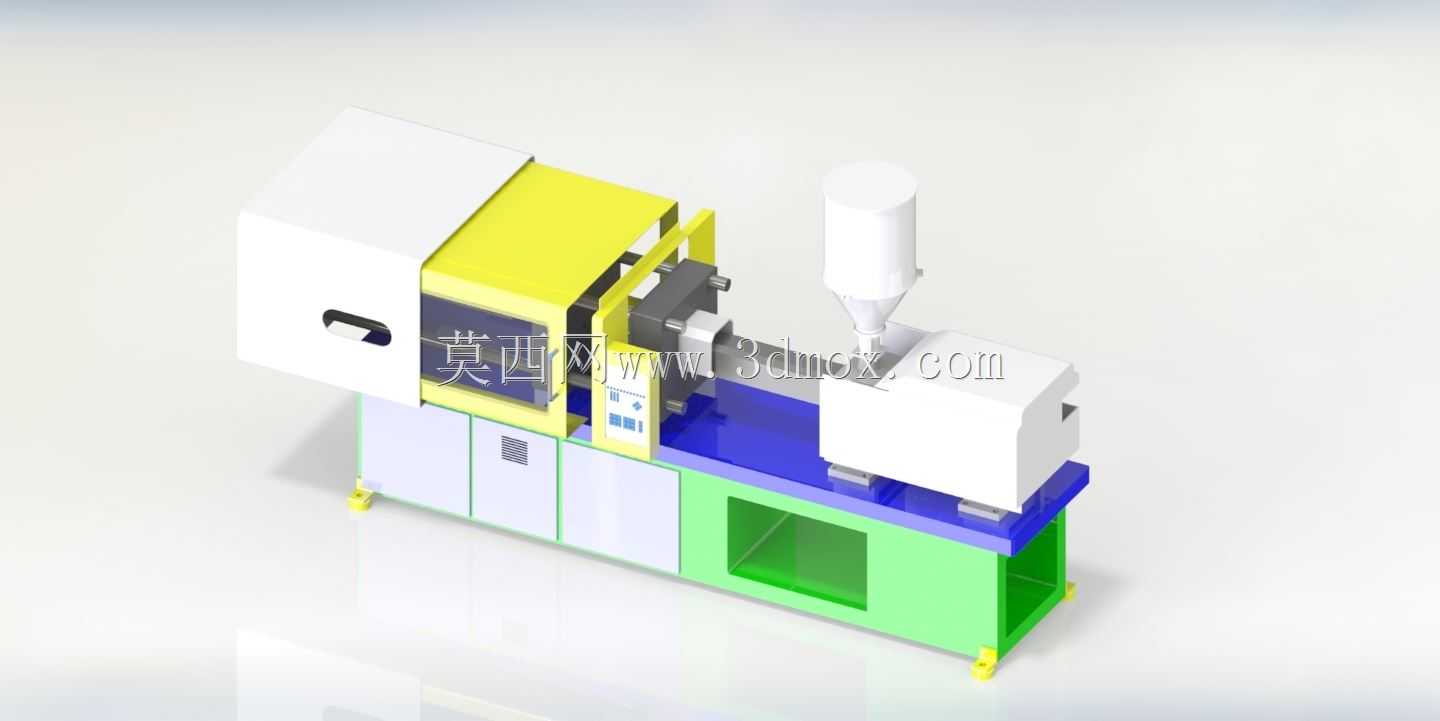

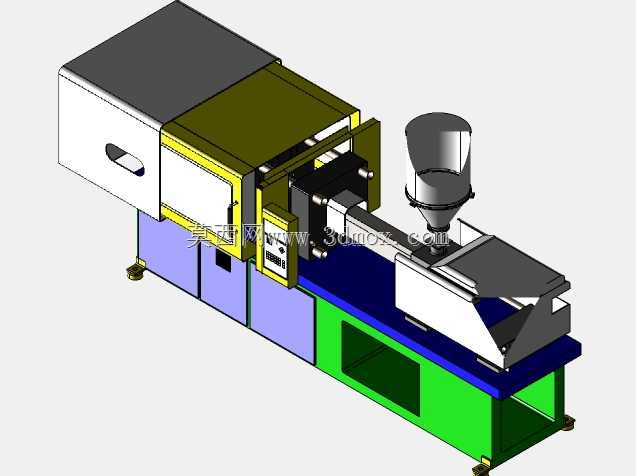

　　这套卧式布局的注塑成型设备三维结构，核心面向民用塑料制品、工业塑料结构件的批量注塑生产场景，覆盖电子外壳、日用塑料配件、小型工程塑料结构件的成型加工需求，是塑料加工车间里承担热塑性塑料塑化、注射、保压、冷却定型全工序的核心生产设备。从结构布局来看，设备采用经典的卧式分舱设计，左侧为合模机构安装舱，右侧为注射塑化单元，底部为集成式机架底座，整体布局充分考虑车间生产线的排布需求，设备操作侧预留足够的人员操作与取件空间，非操作侧预留管路、电气线路的排布与检修空间，安装时无需额外做复杂的地基改造，仅需平整硬化地面即可完成调平固定。合模单元采用曲肘式合模结构设计，锁模力传递路径经过优化，动模板、定模板的平行度公差控制在合理范围内，

　　可适配不同尺寸的注塑模具安装，模板上的T型槽安装位按照通用注塑机模具安装标准设计，可直接匹配标准模架的装夹需求，无需额外制作转接工装。合模行程的设计覆盖常见小型塑料件的开模取件距离，顶出机构采用多点顶出布局，可避免成型件顶出变形，适配不同结构的塑料件脱模需求。注射单元采用螺杆式塑化结构，料筒外部分段布置加热圈，可根据不同塑料原料的加工温度需求分段调控温区，料斗设置在料筒尾部上方，原料依靠自重进入料筒后，通过螺杆的旋转完成输送、压实、塑化全过程，螺杆的注射行程可根据单次注射量需求调整，可适配不同克重的塑料件生产。喷嘴部分采用可更换结构，可根据模具浇口形式选配不同类型的喷嘴，适配延伸式喷嘴、弹簧针阀式喷嘴等不同结构，

　　减少注射过程中的流道凝料残留。设备的机架部分采用型钢焊接框架结构，底部设置可调式支撑脚，可根据地面平整度调整设备水平，机架内部预留液压站、电气控制柜的安装空间，液压管路沿机架内部的走线槽排布，避免外露管路被车间物料磕碰损坏，同时减少管路积灰。操作面板设置在合模单元与注射单元之间的侧方位置，高度符合人体工程学设计，操作人员站在操作位即可完成参数调整、合模、注射等全流程操作，面板旁预留安全门的安装位，安全门采用透明防护板设计，既可以观察成型过程，又能避免合模过程中人员误入危险区域。设备的外形尺寸经过优化，整体长度控制在小型车间可容纳的范围内，宽度方向不占用过多通道空间，设备顶部预留吊装孔，方便车间内的行车完成设备移位与安装。

　　从设计思路上，这套结构优先考虑设备的通用性与维护便捷性，所有易损件如螺杆、料筒、密封件、导轨滑块均采用行业通用规格，设备运维时无需定制特殊配件，可降低生产过程中的维护停机时间。塑化单元的加热段温度监测点布置合理，可实时反馈各段料筒温度，避免原料过热分解或者塑化不足导致的成型缺陷。合模机构的曲肘连杆部分采用润滑点集中布局，可通过自动润滑系统定期加注润滑脂，减少人工维护的工作量。冷却系统的进出水接口统一布置在设备非操作侧的底部，可直接对接车间的冷却水循环系统，分别对料筒下料口、定模板、动模板的冷却回路供水，保证成型过程中模具温度稳定，减少成型件的冷却变形。在实际生产应用中，这类设备可搭配机械手完成自动取件，设备的动模板侧预留机械手安装接口，可直接连接卧式注塑机专用的横走式机械手，实现从取件到水口分离的全自动化生产，适配批量订单的连续生产需求。设备的安全防护设计覆盖合模区域、注射区域的所有危险点位，安全门设置联锁开关，安全门未完全关闭时设备无法执行合模动作，避免生产过程中的安全隐患。电气控制柜的散热结构采用侧进风、上出风的布局，可避免车间内的塑料粉尘进入柜内堆积，延长电气元件的使用寿命。整套结构的三维建模过程中，所有运动部件均做了运动干涉检查，合模动作、注射动作、顶出动作的行程范围内无结构干涉，各部件的安装间隙预留合理，既保证运动过程的顺畅，又避免间隙过大导致的结构晃动。
