多功能注塑机核心传动结构设计方案

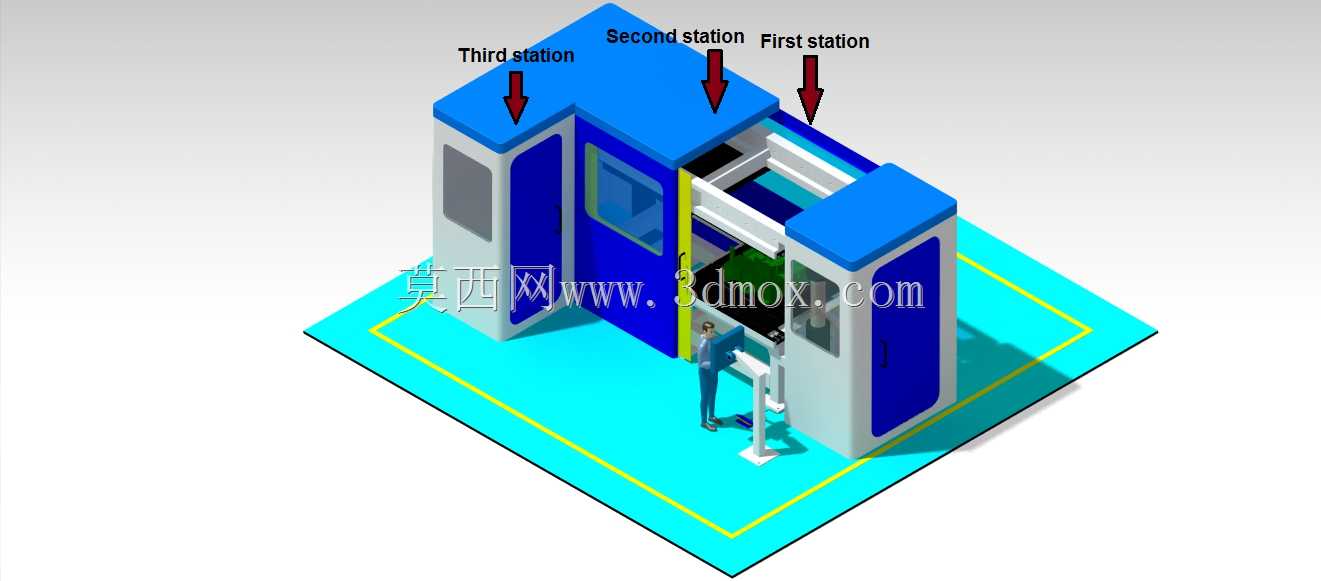

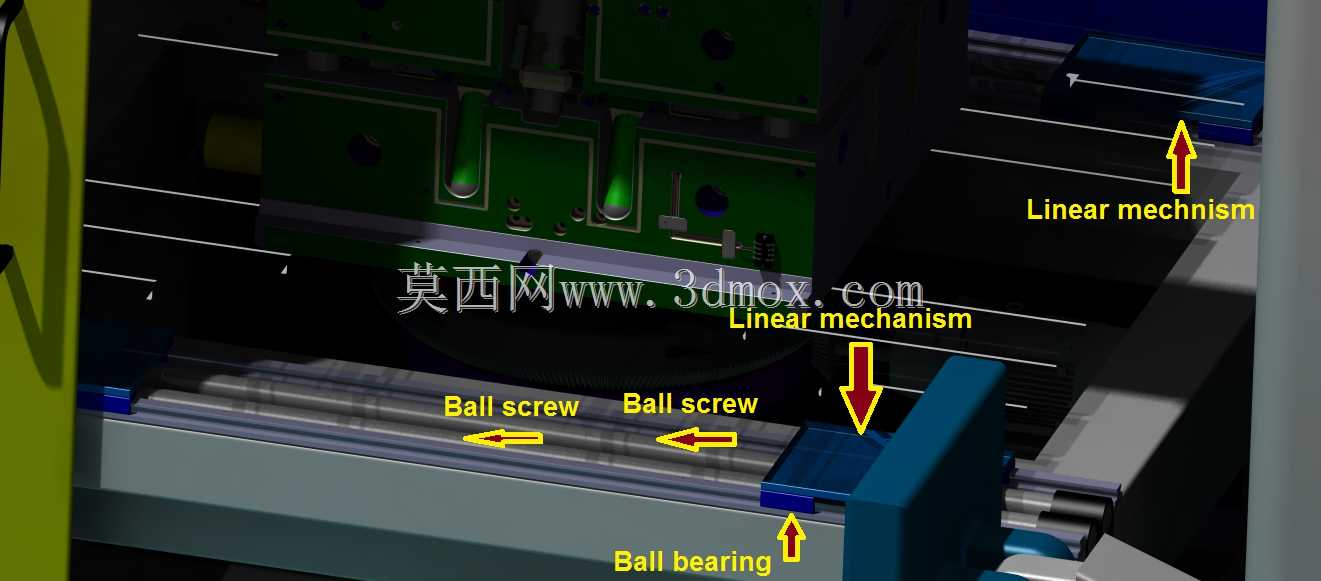

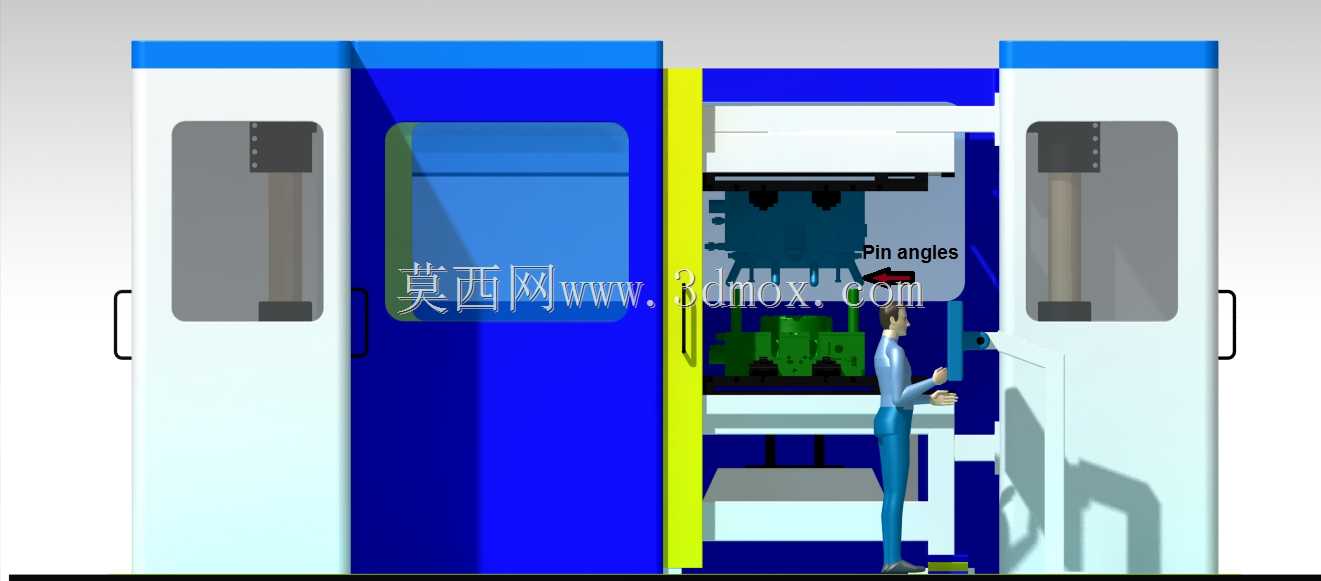

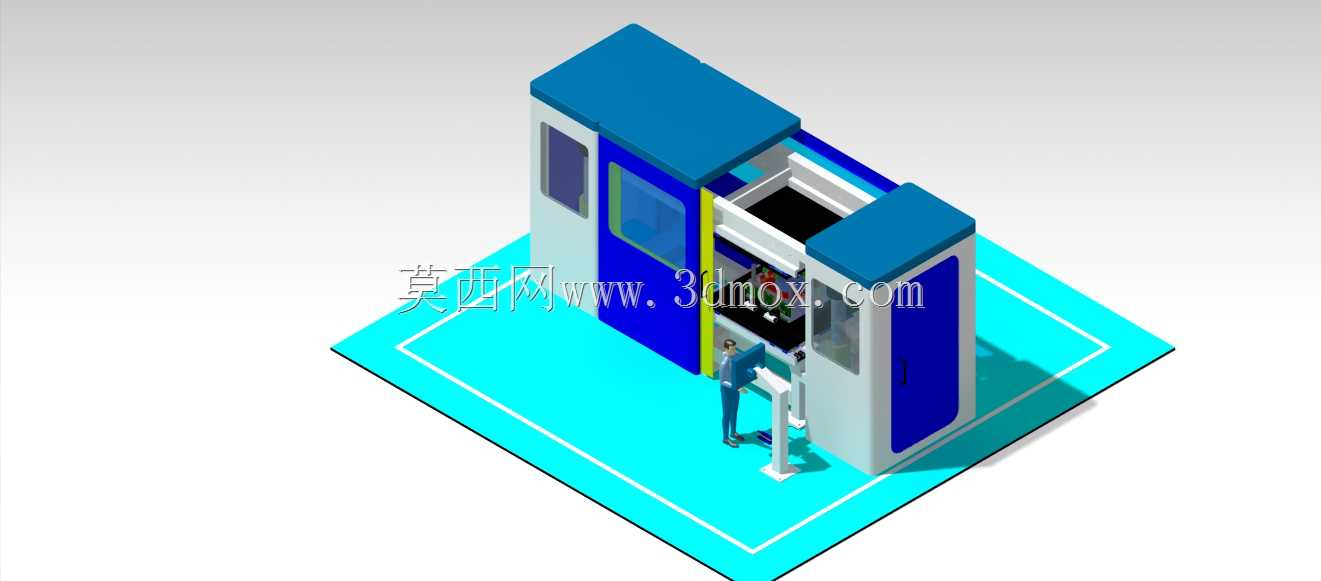

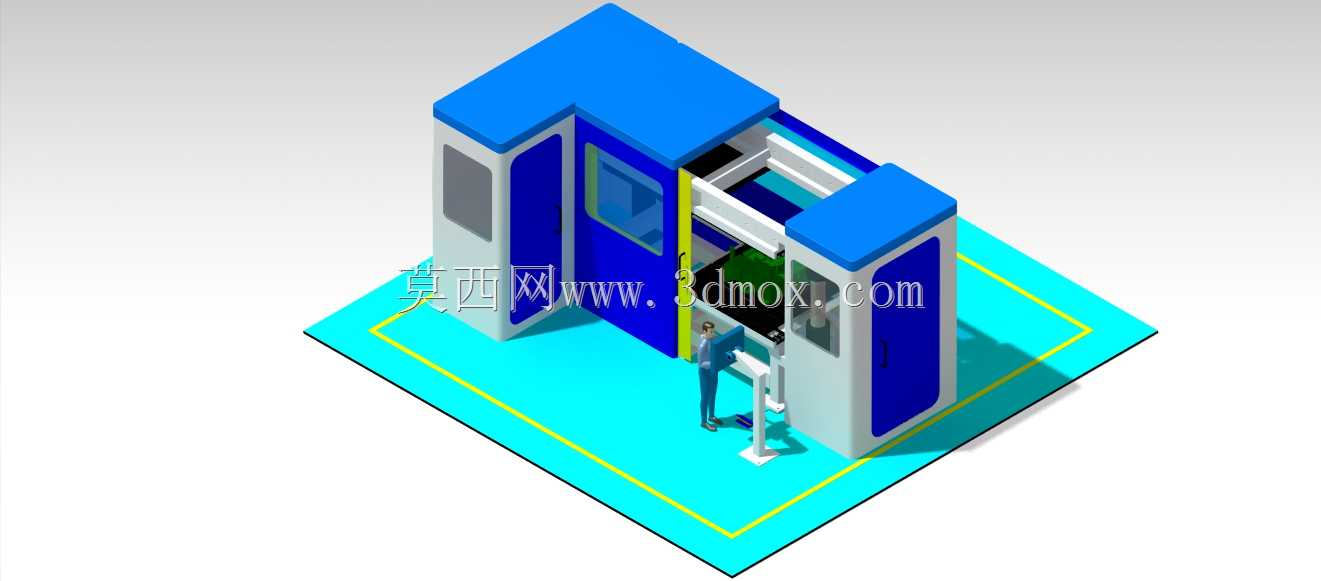

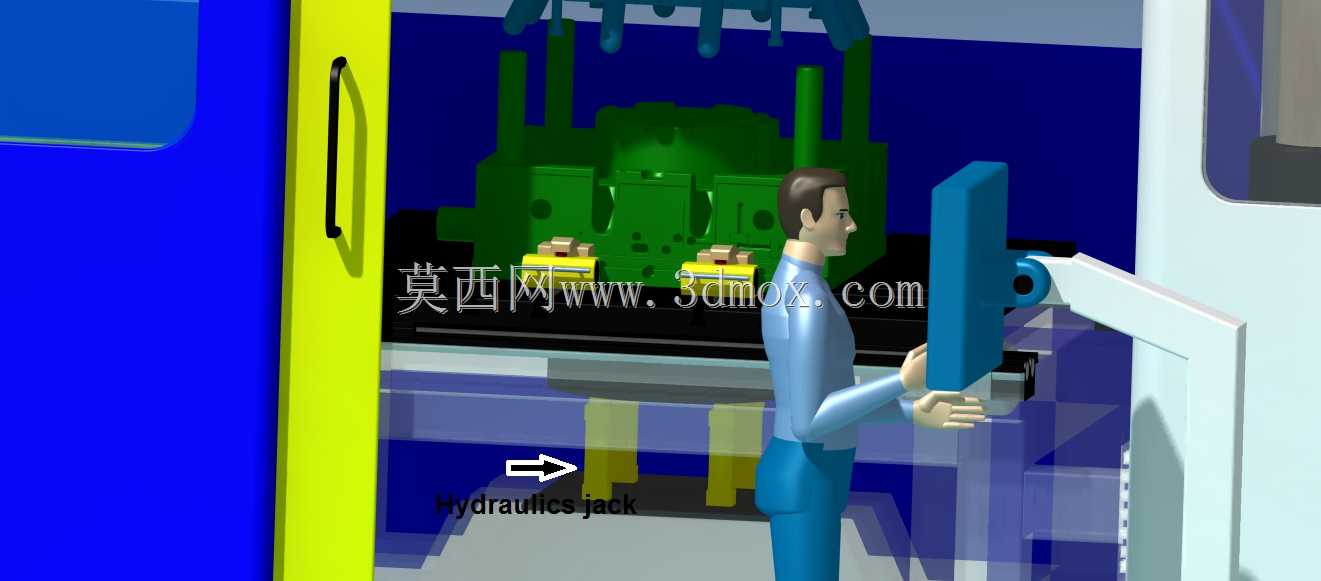

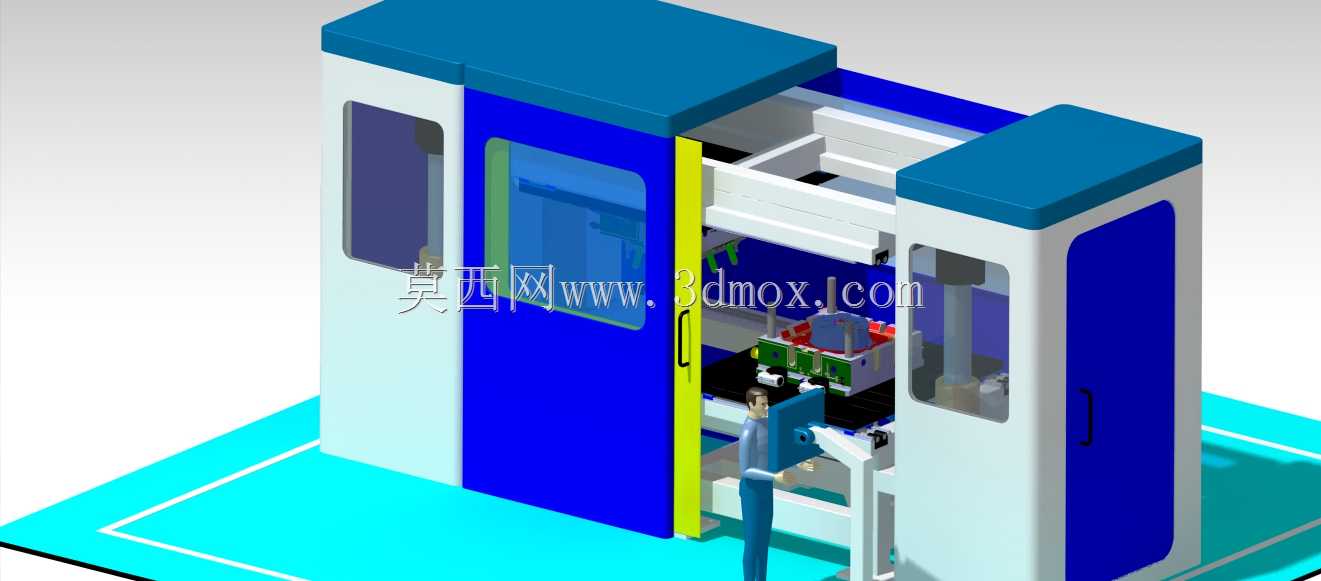

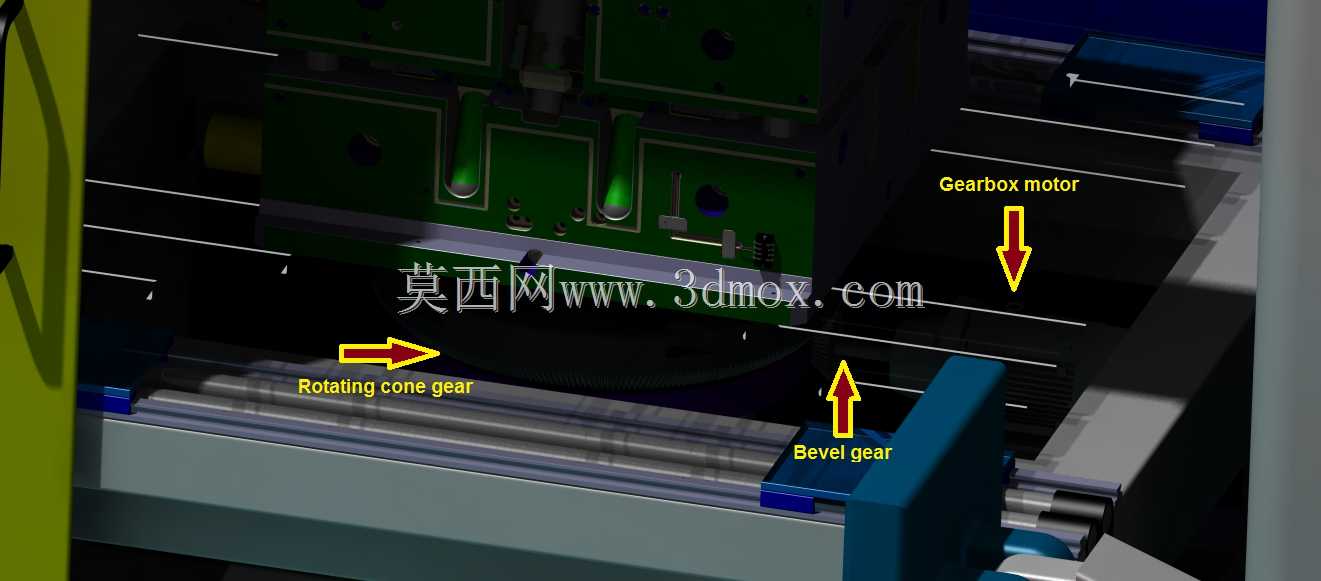

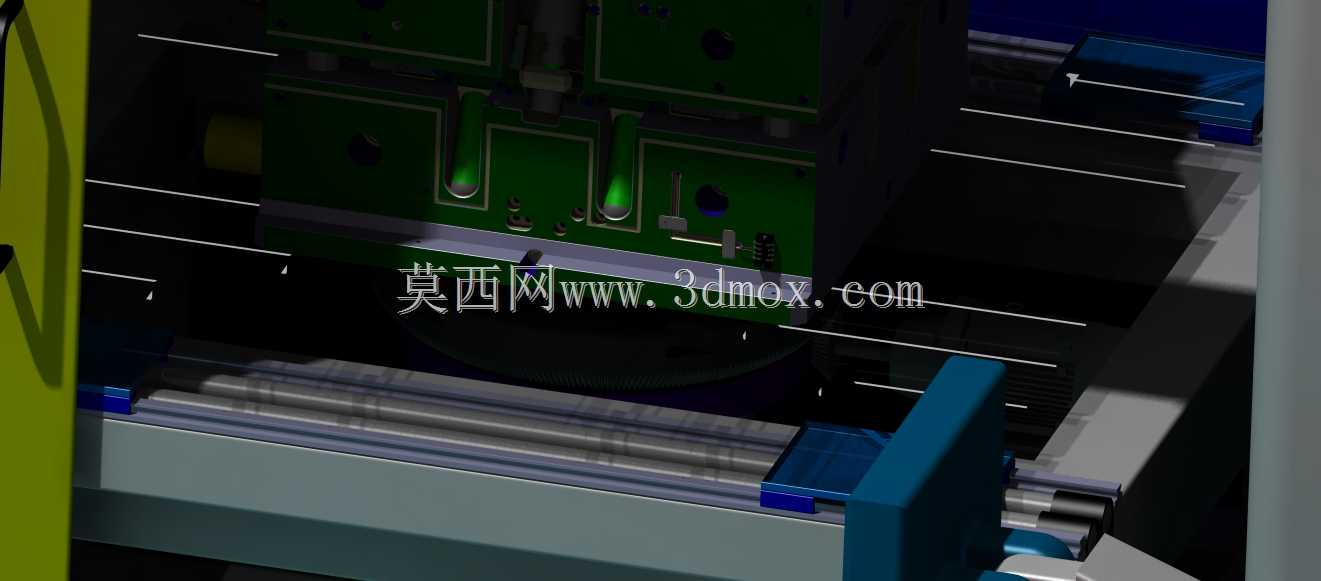

　　这套多功能注塑机的结构设计，核心围绕中小批量多材质塑件的生产场景搭建，可覆盖日用塑料配件、小型电子外壳、工程结构塑件等多品类注塑作业需求，适配常规热塑性塑料的注塑成型工序，能在小型生产车间、模具试制工位完成从合模、射料、保压到开模顶出的全流程动作。从结构布局来看，设计阶段优先考虑了传动精度与运行稳定性的平衡，两套对称布置的滚珠丝杠副作为合模动作的核心传动部件，承担动模侧的直线往复驱动力传递，丝杠选型时匹配了合模力需求对应的额定动载荷，避免长时间高压锁模下出现传动间隙累积，同时丝杠两端采用固定支撑的安装方式，提升高速往复动作下的结构刚性，减少运行震颤对塑件成型精度的影响。直线运动机构沿导轨方向做精准导向，

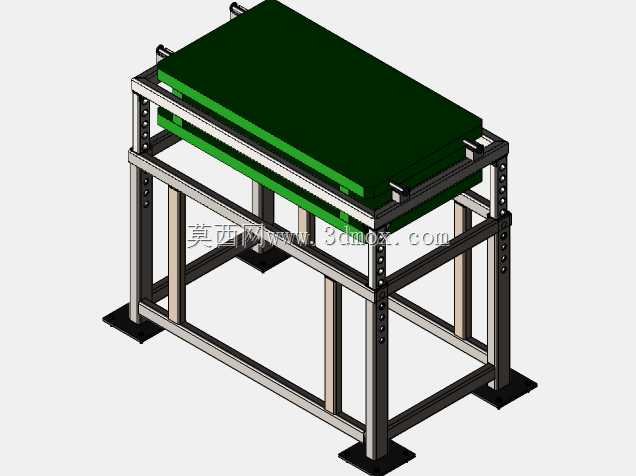

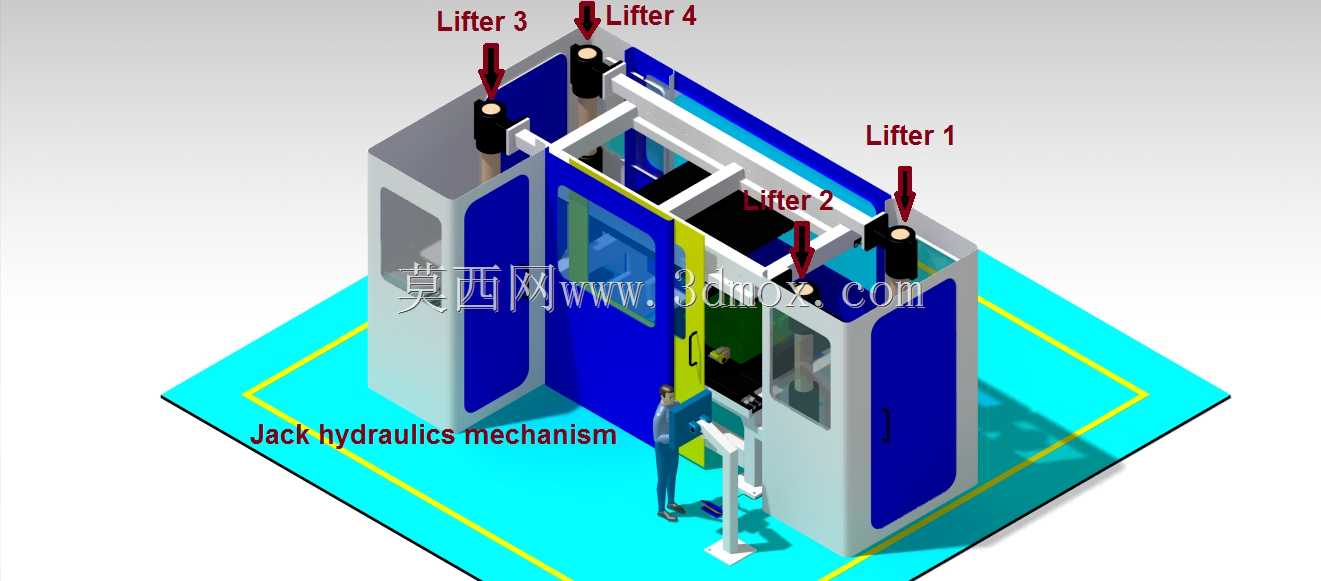

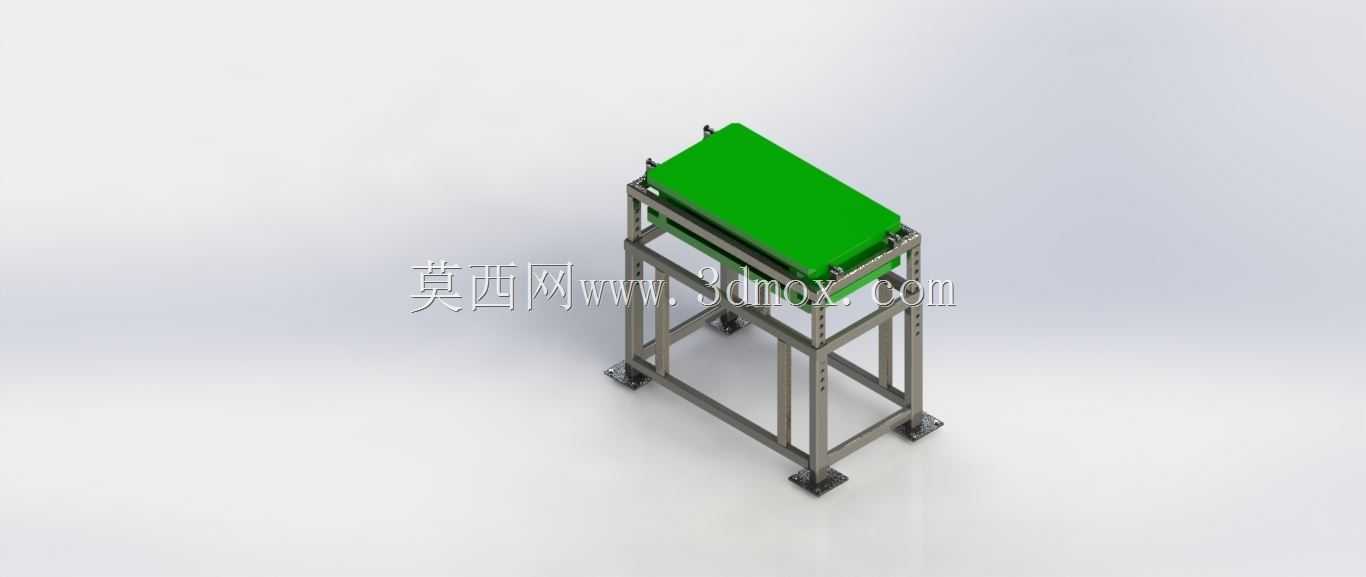

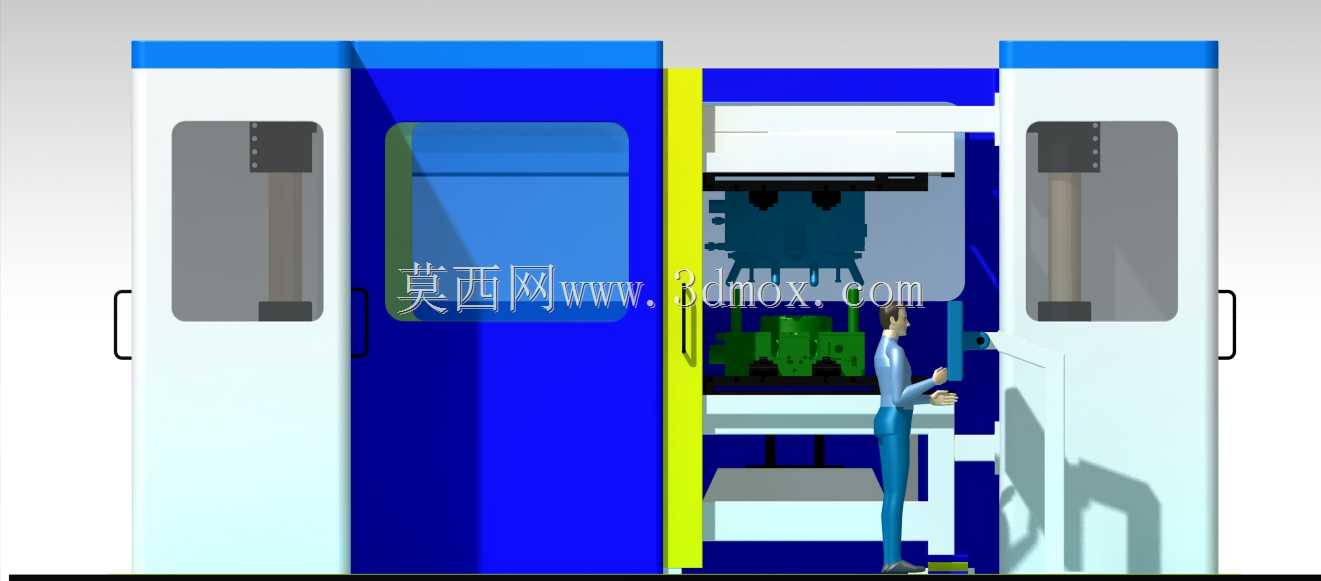

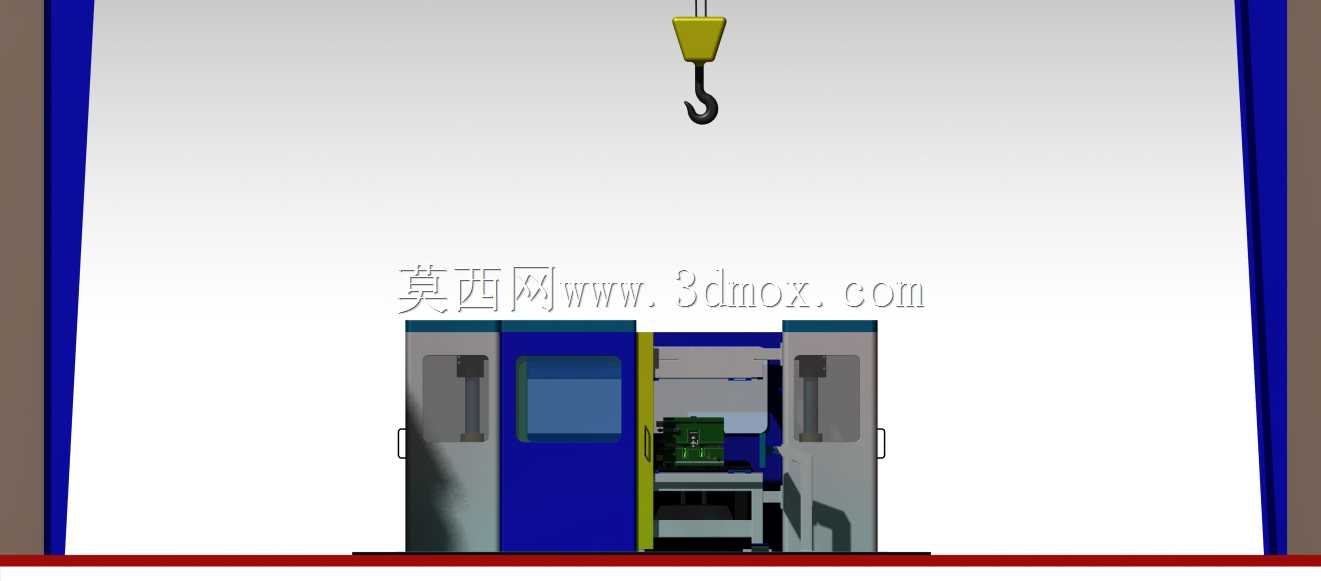

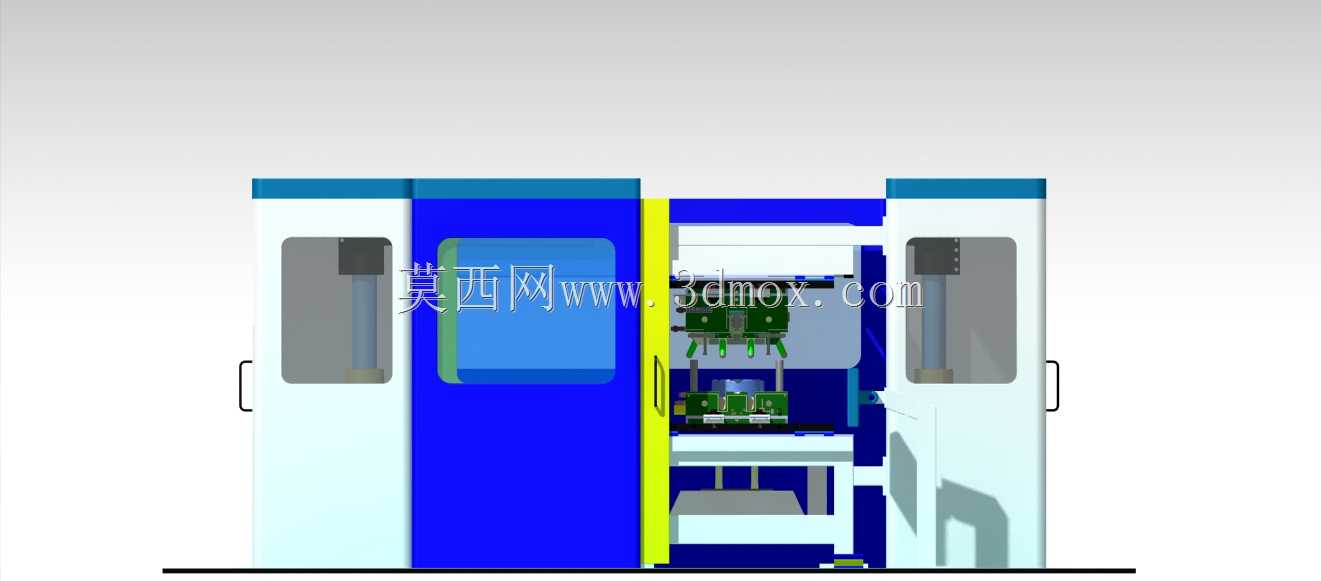

　　导轨安装基准面在设计时预留了刮研调整余量，可在装配阶段通过配磨垫片调整平行度，保证动模板运行全程的直线度误差控制在成型工艺允许范围内，避免出现合模错位导致的塑件飞边、模腔损伤问题。整体安装边界的设计充分考虑了现有车间工位的适配性，设备主体宽度控制在常规小型注塑机的通用尺寸区间，底部安装孔位匹配标准注塑机的地基固定尺寸，无需对现有生产工位做大规模改造即可完成部署，动模侧的最大开模行程可满足深度150mm以内塑件的脱模需求，顶出机构的动作行程与合模动作做了机械互锁设计，避免动作时序冲突导致的模具磕碰。设计过程中针对不同成型工艺的适配性做了结构冗余考虑，射嘴的安装位置预留了多规格射嘴的更换空间，

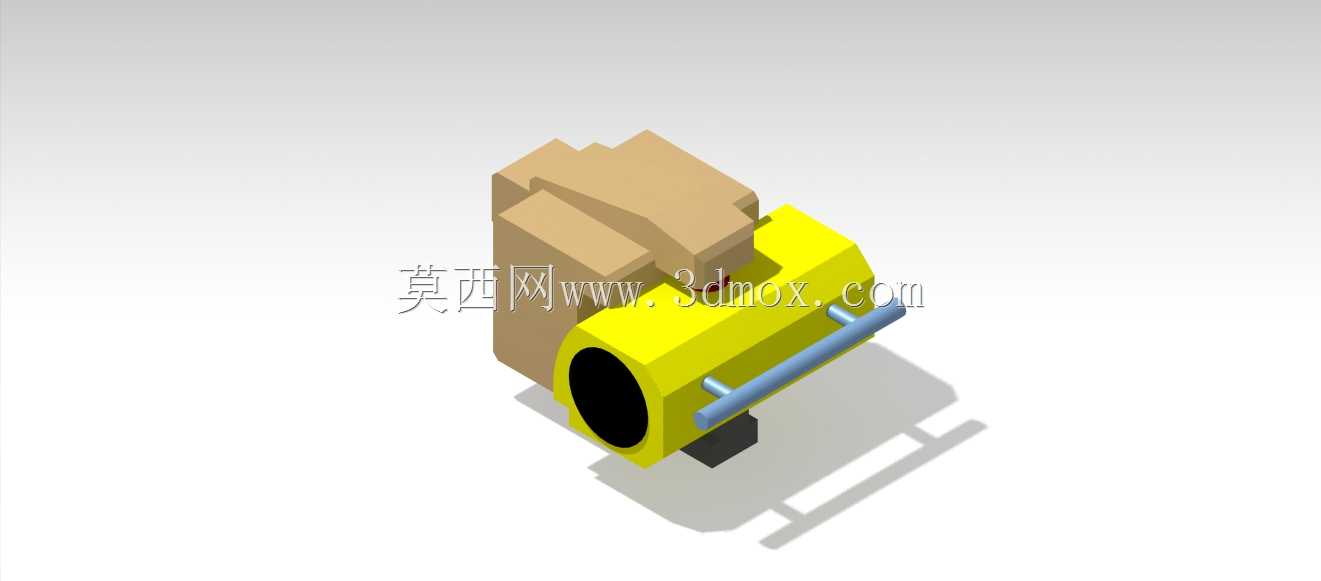

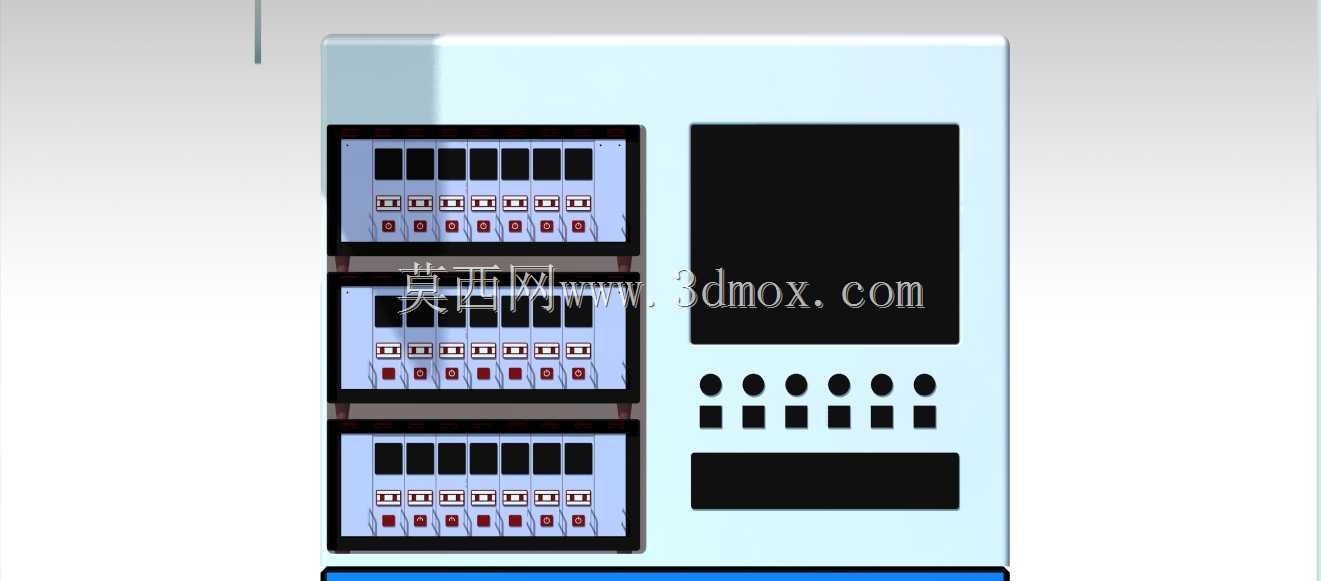

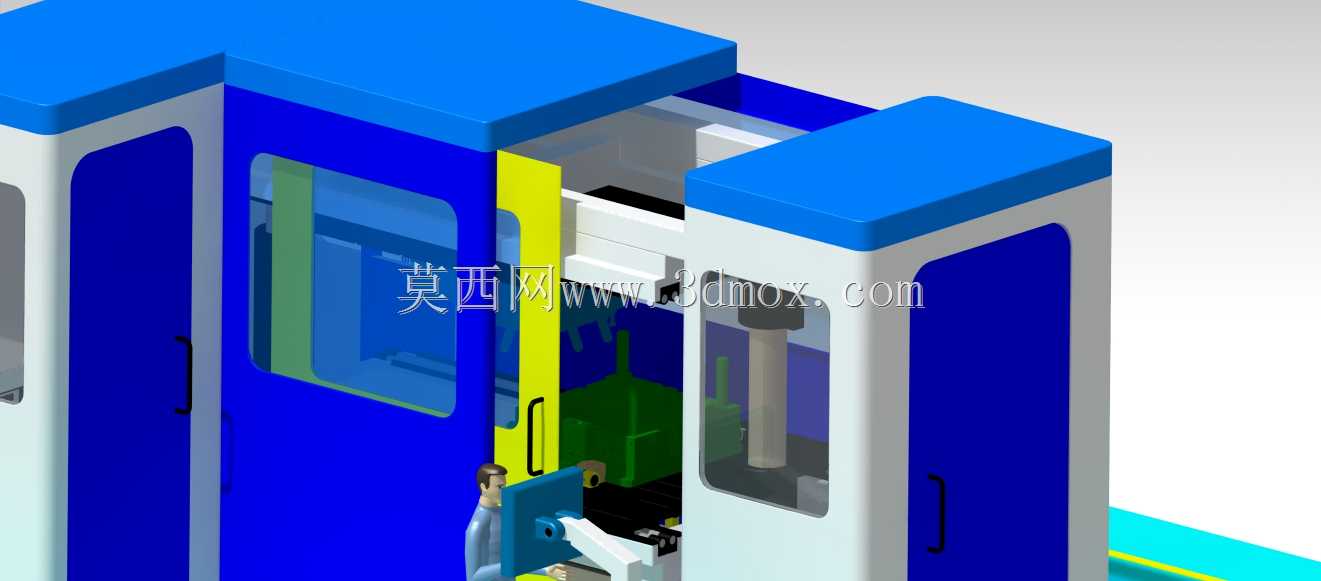

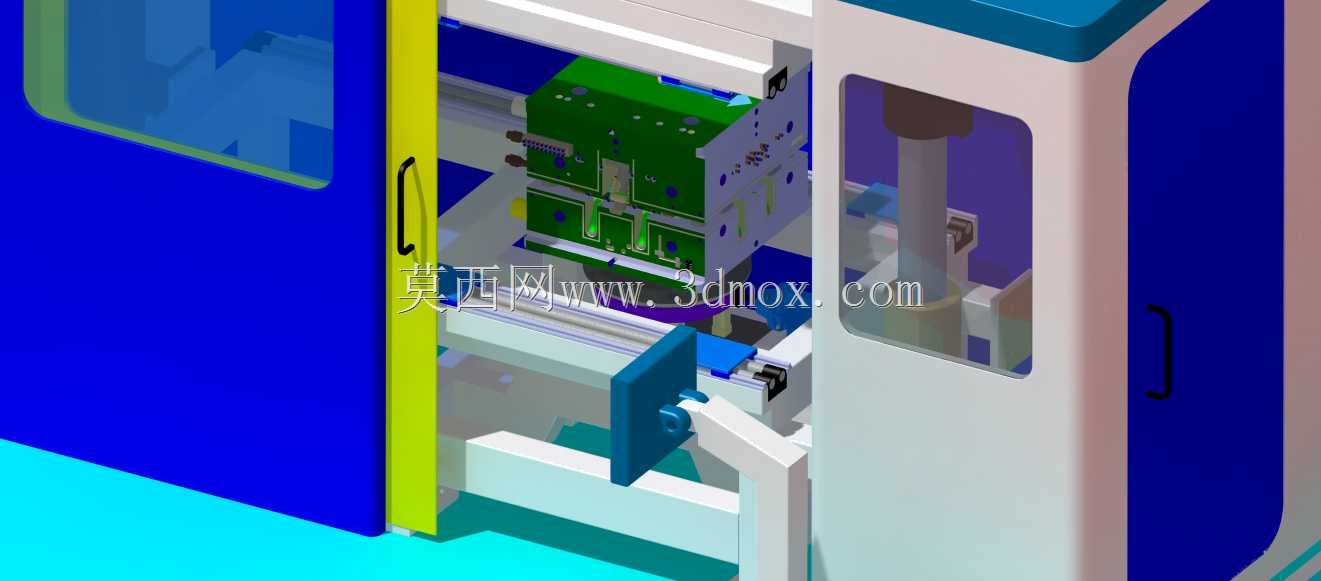

　　可根据不同塑料的熔融特性更换对应孔径的射嘴组件，合模力的调节区间覆盖了从软质PVC到硬质ABS等常用塑料的成型压力需求，无需更换核心传动部件即可完成工艺参数调整。动模板与定模板的安装面做了标准化T型槽设计，可快速更换不同规格的模具，适配小批量多品种的生产切换需求，减少换模调试的辅助时间。传动区域的防护结构设计兼顾了散热与安全防护需求，丝杠与导轨的外露运动部件设置了可拆式防护挡板，既能避免生产过程中塑料碎屑、灰尘落入传动副加剧磨损，也能防止操作人员误触运动部件发生安全事故，防护挡板采用快拆结构，日常维护时无需拆解主体结构即可完成传动部件的润滑与间隙检查。从维护便利性角度出发，所有润滑点均设置在设备外侧易操作位置，

　　日常保养时可直接完成注油作业，无需深入设备内部操作，丝杠的预紧螺母预留了调整空间，长时间运行出现传动间隙后，可直接通过调整预紧螺母恢复传动精度，延长核心传动部件的使用寿命。整体结构的受力路径经过多次优化，合模时的锁模力沿丝杠、动模板、导柱均匀传递，避免局部应力集中导致的模板变形，保证模腔受力均匀，提升塑件成型的尺寸一致性，减少成型后的内应力变形问题。
