带法兰盘空心轴类机械零件结构设计

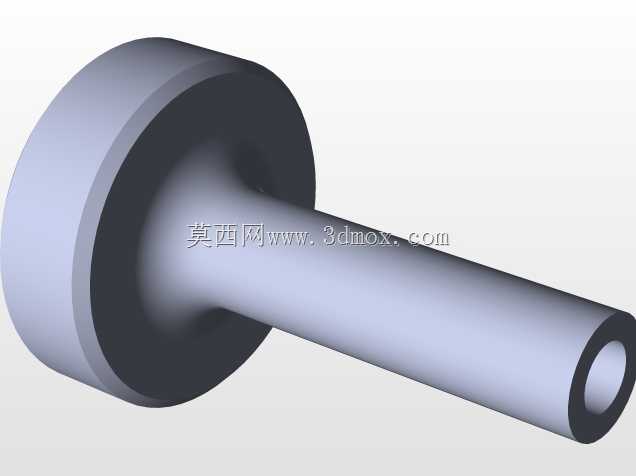

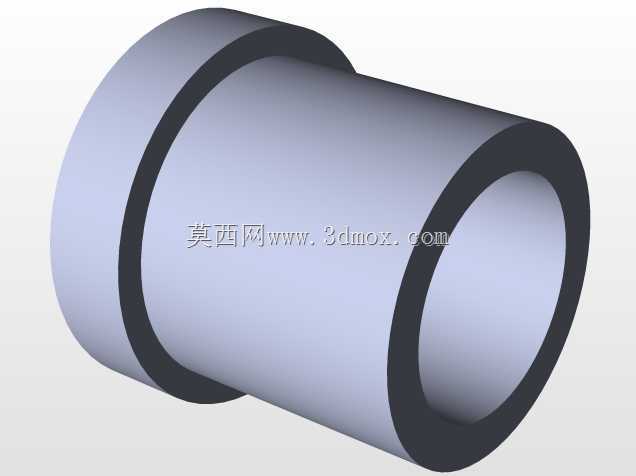

　　这类带一体法兰盘的空心轴构件，在流体输送配套的传动单元、低压管路旋转接头组件、小型泵类的动力输出端都有广泛应用，不同于实心轴的重载承载定位，空心结构的设计核心是在满足轴段扭转强度、法兰端面连接刚度的前提下，大幅降低构件自身重量，同时轴内通孔可直接作为流体介质的流通通道，或是穿设线缆、配套芯轴类构件，省去额外布设管路或走线空间的麻烦，在紧凑安装空间的设备里优势十分明显。

　　从结构设计逻辑来看，法兰端采用大直径圆盘结构，端面可根据实际安装需求加工均布的螺栓过孔或是定位销孔，装配时法兰端面与对接构件的端面完全贴合，依靠螺栓预紧力实现轴向定位与扭矩传递，相比普通光轴靠键槽加轴肩定位的方式，法兰连接的同轴度更容易保证，大直径的法兰盘也能承受更大的轴向载荷，不会出现轴肩应力集中导致的断裂问题。轴段部分采用等直径空心圆管结构，壁厚取值需要结合实际传递的扭矩、承受的径向载荷做校核，通常这类构件应用在转速不超过3000rpm的中低速传动场景，壁厚选取轴径的1/8到1/6即可满足强度要求，同时轴段外圆需要做精车加工，表面粗糙度控制在Ra1.6以内，方便配套轴承、密封件的装配，避免密封件磨损出现泄漏问题。

　　实际选型应用时，需要重点关注几个安装边界尺寸：首先是法兰盘的外径与厚度，法兰外径需要匹配对接构件的安装孔位分布圆直径，厚度要保证螺栓拧入后不会出现法兰变形，通常法兰厚度不小于螺栓公称直径的0.8倍；其次是轴段的长度与外径，轴段长度要匹配轴承位、密封位、传动件安装位的总宽度，轴段外径要和配套的轴承内孔、密封件内径完全适配，公差选取k6级过渡配合即可，既保证装配定位精度，又不会出现装配困难的问题；最后是内孔的直径，内孔直径需要兼顾流通介质的流量要求或是穿设构件的尺寸，同时要保证轴的扭转强度，内孔直径不宜超过轴外径的3/4，避免轴段刚度过低出现运转时的挠曲变形。

　　在实际工况适配中，这类构件如果应用在有腐蚀介质的场景，可选用不锈钢材质加工，法兰端面与轴段的过渡位置要做圆角处理，避免应力集中，圆角半径通常取2到5mm，根据轴径大小调整；如果应用在普通传动场景，选用45号钢调质处理即可，调质硬度控制在HB220-250，兼顾强度与机加工性能。装配时需要注意法兰端面与轴段轴线的垂直度公差，控制在0.02mm以内，避免装配后出现轴段偏摆，导致轴承运转发热、密封件偏磨泄漏的问题。另外轴段的末端如果需要配套其他传动件，可根据需求加工键槽、卡簧槽等结构，加工时要注意槽口的倒角处理，避免装配时划伤配合零件的表面。这类构件的结构虽然简单，但在很多流体设备、轻工机械的传动单元里是不可或缺的核心连接件，设计时需要结合实际工况的载荷、安装空间、功能需求做针对性调整，不能直接套用标准件的尺寸参数，否则很容易出现装配干涉、强度不足导致的失效问题。
