双盘式线缆收卷工字轮结构设计

　　在电线电缆、金属线材、柔性带状物料的生产与转运环节，收卷部件的结构合理性直接影响物料排布整齐度、转运过程的防护效果以及后续放线作业的顺畅度，本次呈现的双盘式工字轮结构，正是针对中小规格柔性长尺寸物料收放场景开发的承载部件。从实际应用场景来看，这类结构广泛适配细径线缆、焊丝、编织带、纤维绳等产品的成品收卷，既可以配套在挤出生产线、绕包设备的末端作为在线收卷载体，也可以单独作为成品包装轮，配合放线架完成下游客户的自动化上料作业，避免物料在转运过程中出现打结、散卷、外层磨损等问题。

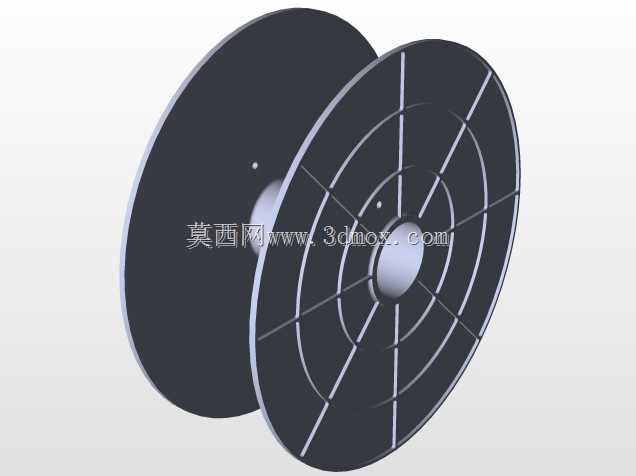

　　从功能特性上看，该结构采用双侧挡盘加中心筒体的经典工字轮构型，两侧挡盘直径一致，边缘做了圆弧过渡处理，避免锐边刮伤收卷物料的外层护套，挡盘表面设置了径向分布的加强筋结构，从中心轮毂位置一直延伸到挡盘外缘，在不额外增加整体壁厚的前提下，大幅提升了挡盘的抗侧向形变能力——毕竟在满卷状态下，内层物料会对两侧挡盘产生持续的外胀推力，尤其是带一定张力收卷的金属线材，侧向载荷会随着收卷层数增加逐步提升，径向加强筋的设计刚好可以将轮毂位置的支撑力均匀传导到整个挡盘面，避免长期存放后挡盘出现外鼓变形，导致物料从挡盘边缘滑出。中心筒体的直径经过匹配设计，既保证了收卷时的最小弯曲半径符合物料的性能要求，避免线缆绝缘层因为弯曲半径过小出现长期应力开裂，也控制了整体的无效空间，提升单位体积的收卷容量。筒体与两侧挡盘的连接位置做了圆角过渡，没有应力集中的直角结构，在承受满卷物料的重量载荷时，连接位置的应力分布更均匀，不会出现焊缝或者连接位置开裂的问题。

　　设计思路上，这款工字轮没有采用复杂的快拆或者可调结构，而是偏向标准化、低成本的通用化设计，整体结构对称，没有偏向一侧的异形结构，在注塑或者冲压成型时可以简化模具结构，降低单件的制造成本，同时对称结构也让整体的动平衡性能更好，在高速收卷作业时不会因为偏心产生明显的振动，适配最高每分钟数百米的收卷线速要求。中心的安装孔采用通孔设计，孔径尺寸匹配通用收放线设备的主轴直径，孔位公差按照间隙配合设计，既可以方便地套装在设备主轴上，也不会因为间隙过大出现收卷时的径向跳动。安装孔周边做了局部加厚处理，作为整个部件的核心承载位置，加厚的轮毂可以承受主轴传递的扭矩，同时在吊装、搬运时，轮毂位置也是主要的受力点，局部加厚可以避免吊装过程中孔位出现变形。

　　从安装边界与尺寸适配来看，两侧挡盘的外圆尺寸决定了最大收卷直径，设计时已经预留了足够的安全距离，当物料收卷到最大设计容量时，物料层最外侧距离挡盘外缘还有不小于10毫米的防护边，避免搬运过程中外层物料被磕碰损伤。整体的宽度尺寸适配标准的物料包装规格，收卷宽度与行业通用的放线架卡位尺寸匹配，不需要额外定制适配工装就可以直接在主流设备上使用。挡盘上的加强筋采用等角度均匀分布，一共8条径向筋，将挡盘面分隔成8个等大的扇形区域，这种分布方式一方面让挡盘各个方向的结构强度保持一致，不会出现某个方向强度薄弱的问题，另一方面在堆叠存放时，加强筋的凸起可以起到一定的防滑作用，多个工字轮堆叠时不会轻易出现滑移倾倒。另外，结构上没有多余的突出附件，整体外轮廓规整，在仓储时可以紧密排列，提升仓储空间的利用率，空轮状态下也可以嵌套堆叠，大幅降低空轮返程运输时的占用空间。

　　在实际使用中，这类工字轮的结构看似简单，但每一处尺寸的确定都需要结合收卷物料的特性、设备的适配要求、仓储转运的工况来综合考量：如果挡盘的强度不足，满卷存放一段时间后就会出现变形散卷；如果中心筒体直径过小，会导致物料弯曲应力过大影响性能；如果安装孔的公差设计不合理，就会出现上机后跳动过大，导致收卷排线不齐的问题。这款结构在设计时已经充分考虑了这些实际工况中的常见问题，通过对称结构、径向加强筋、局部加厚、圆角过渡这些细节设计，在控制制造成本的前提下，满足了中小规格柔性长物料收卷、转运、放线全流程的使用要求，既可以作为一次性包装轮使用，也可以采用高强度材质制作后作为周转轮重复使用，适配不同场景的成本与寿命需求。
