UPVC与铝型材专用台式铣床结构

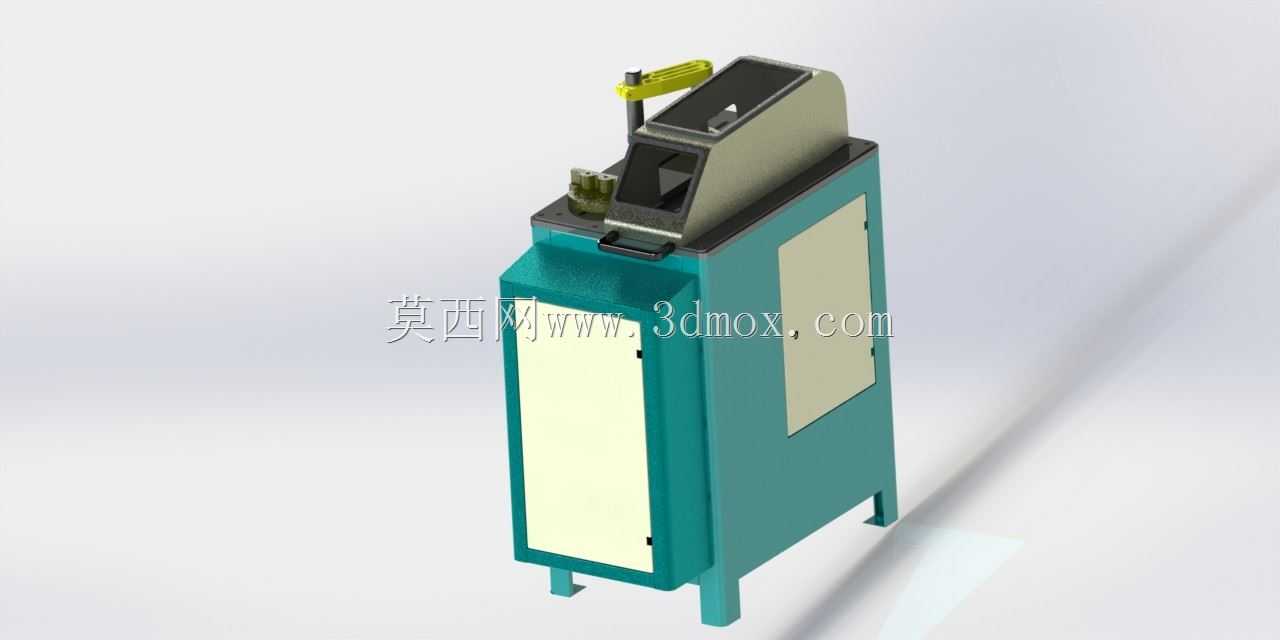

　　这款针对UPVC型材与铝合金型材加工设计的专用铣床，主要面向门窗加工、装饰型材裁切、小型铝制构件铣削的作业场景，在型材加工门店、小型五金加工厂、定制家居配套加工工位都能适配，区别于通用立式铣床的大行程设计，这款设备的加工行程完全围绕常规UPVC门窗型材、工业铝型材的常见截面尺寸做匹配，不需要预留过多冗余行程来压缩设备整体占地空间，在狭小的加工工位内也能完成布置安装。从结构布局来看，设备采用下置柜体的一体式设计，底部柜体既承担整机油箱、电气控制元件的容纳功能，也作为整机的配重基座，避免铣削过程中出现整机晃动，柜体侧面预留的检修门可以快速完成电气线路、传动部件的日常维护，不需要拆解上部的加工舱结构。

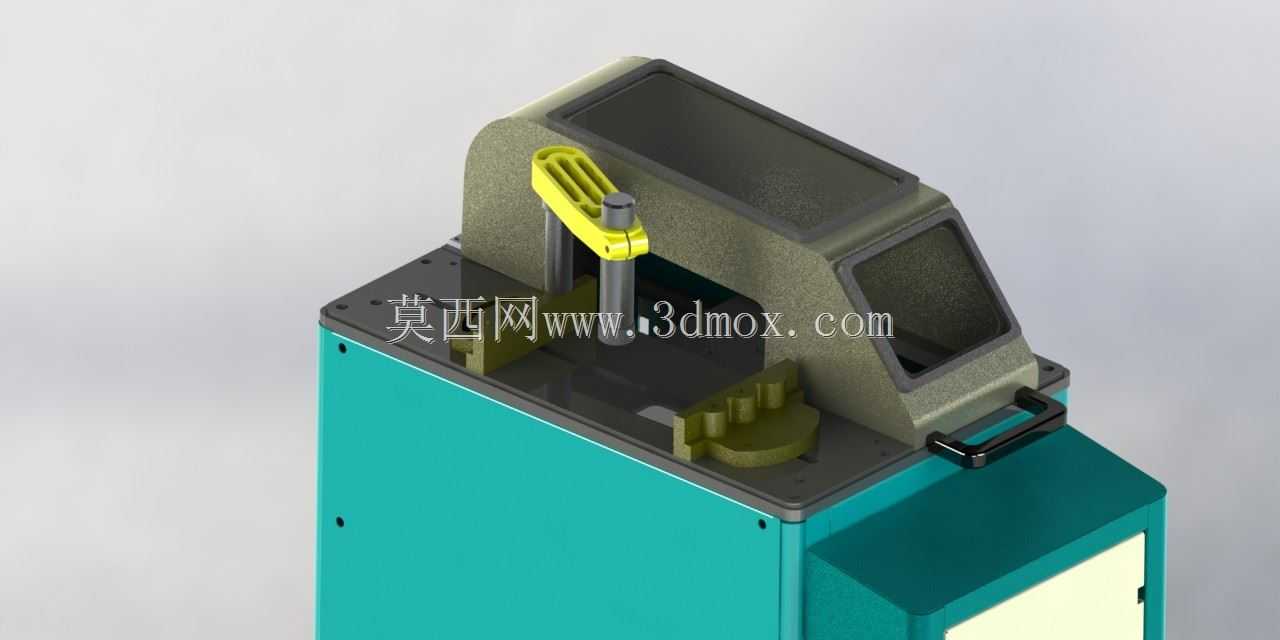

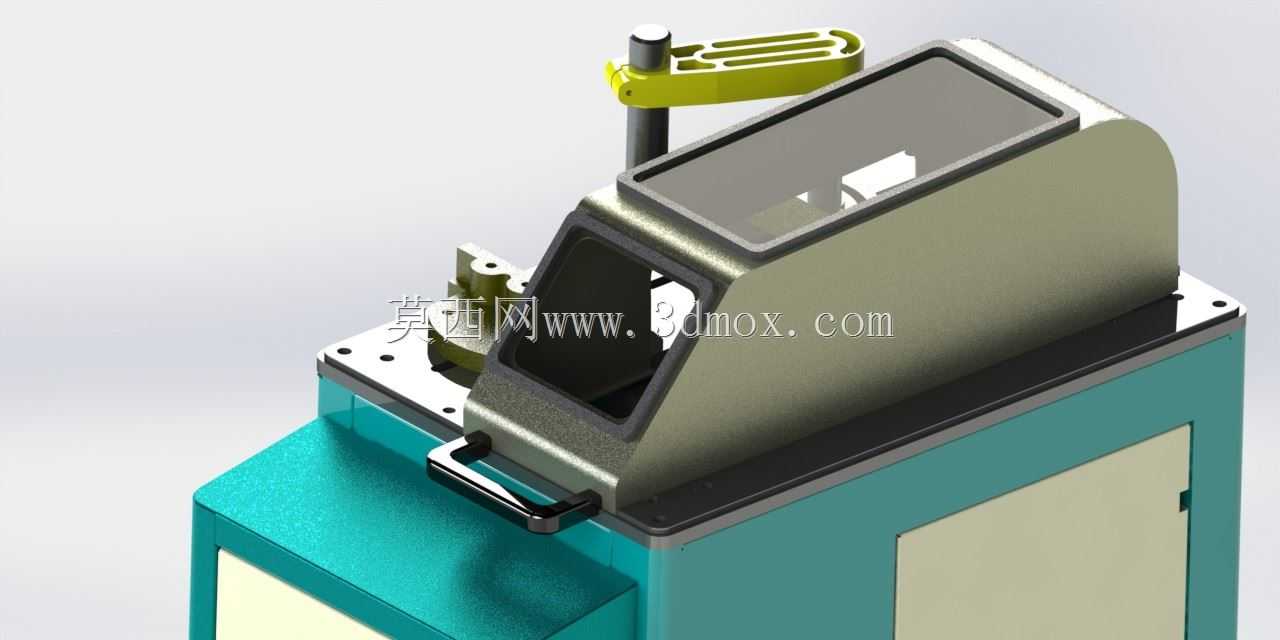

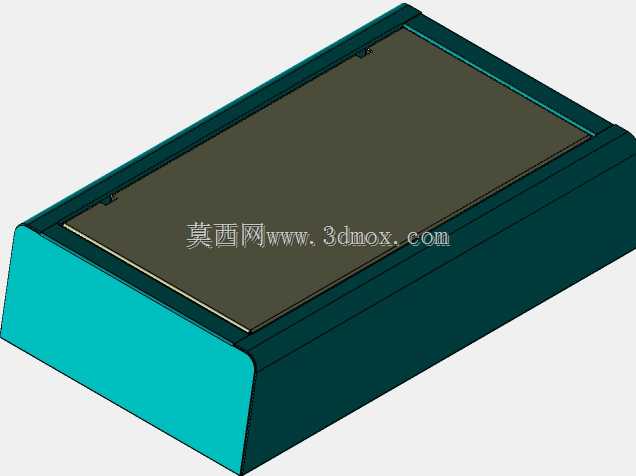

　　上部加工区域的防护舱采用倾斜式观察窗设计，操作时操作人员可以以自然俯视角度观察铣刀与工件的接触位置，不需要刻意弯腰调整视角，观察窗边框做了密封压边设计，能阻挡铣削过程中飞溅的铝屑、UPVC切屑飞出加工区域，同时避免切削液溅到工位地面造成湿滑隐患。设备操作侧设置的快锁式工件夹持机构，可以根据不同截面的UPVC型材、铝型材快速调整夹持块的位置，不需要更换定制夹具就能完成矩形、槽型、带安装边的各类常见型材装夹，夹持行程覆盖常规家装门窗型材、工业框架铝型材的常见截面尺寸，装夹后工件的加工基准面与铣头进给方向保持垂直，能有效减少装夹找正的辅助时间。顶部设置的手动操作手柄采用杠杆式结构，操作人员扳动手柄即可控制铣头的进给行程，

　　手柄的握持位置做了防滑包胶处理，长时间操作也不会出现手部打滑，进给行程设置了硬限位块，可以根据需要铣削的深度提前调整限位位置，避免进给超程造成铣刀崩损或者工件报废。设备的安装边界做了充分的紧凑化设计，整机底部的安装孔位按照常规工业地坪的固定螺栓间距设置，不需要额外制作安装底座，直接通过膨胀螺栓就能完成整机固定，外接气源、电源的接口全部集中在设备后侧下部，布线布管时可以沿墙面或地面线槽布置，不会占用操作侧的活动空间。从设计思路上，这款设备没有追求过多的复杂数控功能，而是围绕型材加工的高频作业需求做功能取舍，把手动操作的便捷性、切屑防护的实用性、日常维护的便捷性放在优先位置，针对UPVC材料铣削时容易产生熔融切屑粘附的问题，

　　铣头的转速区间做了专门匹配，既保证UPVC材料铣削时不会因为转速过高造成材料熔融粘刀，也能满足铝合金材料铣削需要的切削线速度，不需要频繁调整皮带轮档位就能适配两种材料的加工需求。设备上部的防护舱与下部柜体之间设置了抽屉式切屑收集槽，加工产生的切屑会顺着防护舱的斜面滑入收集槽内，每班作业结束后只需要抽出收集槽就能完成切屑清理，不需要深入加工舱内部清扫，大幅降低日常清洁的工作量。操作侧设置的拉手方便操作人员在需要调整设备位置时借力，同时也可以作为临时悬挂量具、辅助工具的挂点，适配加工工位的实际使用习惯。
