多层排布式智能储物舱体结构设计

这款智能舱体结构主要面向室内智能储物、智能快件存取、小型物料智能分拣存储等场景设计，可嵌入智能快递柜、智能档案柜、车间小型智能物料存储单元等设备内部作为核心储物承载结构使用。从实际落地场景来看，该结构适配社区无人配送终端、企业内部智能文件存取柜、实验室样品智能存储柜等多种设备的内部搭载需求，能够在有限的柜体空间内实现最大化的储物容量排布，同时预留智能存取机构的运行空间，满足自动化存取作业的空间要求。

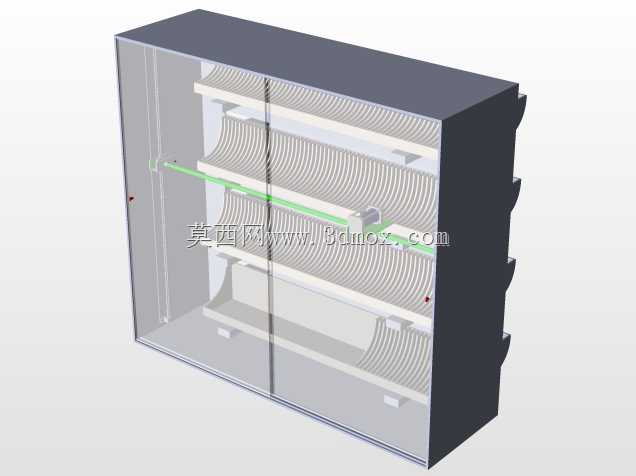

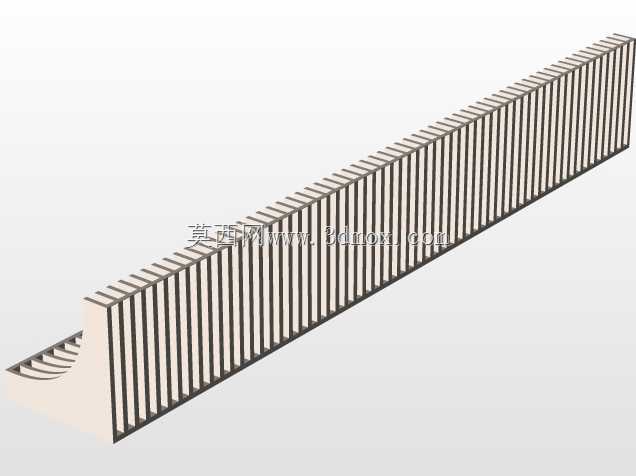

从功能特性来看，该舱体采用多层平行置物板排布结构，每层置物板表面设置连续的弧形导向槽，能够对存放的盒状物件、袋装物料、文件档案盒起到侧向导向与定位作用，避免存取过程中物件偏移卡滞；舱体内部预留了横向移动机构的安装轨道空间，图中绿色标识的横向构件为存取机械手的运行导轨安装位，可搭载小型推拉式取料机构，实现对应层位物件的自动存取作业；舱体侧部设置分层的出料导向口，可对接外部的取料口输送结构，完成物件的自动送出动作。舱体整体采用框架式拼接结构，外部围护板与内部置物层采用模块化拆分设计，方便生产阶段的零件加工与现场组装，后期维护时可单独更换损坏的层板或围护构件，无需整体拆解舱体。

设计过程中优先考虑了空间利用率的最大化，在常规标准柜体的宽度尺寸限制下，每层置物板的弧形槽位按照物件最小通行间隙进行排布，在保证物件存取顺畅的前提下尽可能增加单层层位的存储位数量；层间高度按照常见存放物件的最大高度预留合理间隙，既避免层间空间浪费，也防止高度不足导致物件无法放入。舱体的安装边界适配常规标准智能柜的内部安装尺寸，底部设置定位安装凸台，可直接与柜体底部的安装横梁通过螺栓固定，背部设置挂装孔位，可辅助与柜体背部的加强筋连接固定，整体安装后结构强度满足满载存放时的承重要求，不会出现层板变形或框架晃动的问题。

结构设计阶段针对存取机构的运行路径做了避让校核，横向导轨的安装位置与每层置物板的表面保持固定高度差，确保取料机构运行时不会与层板或存放物件发生干涉；侧部出料口的尺寸按照最大存放物件的外形尺寸预留余量，同时在出料口边缘设置导向倒角，避免物件送出时出现卡边问题。舱体的围护板采用半透明可视化设计思路，既可以对内部存储物件起到防护作用，避免灰尘落入，也方便运维人员直观观察内部物件存储状态与机构运行情况，快速排查卡料、错位等故障。

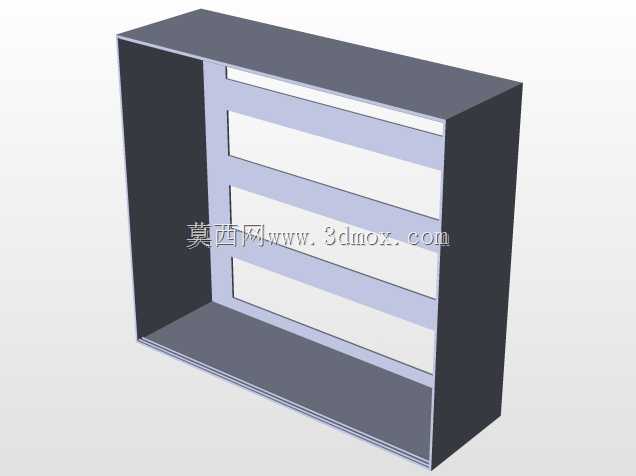

从承重设计来看，每层置物板的承重按照常规存放物件的最大重量做了加强设计，层板背部设置加强筋结构，避免长期满载存放出现层板下弯变形；框架主体采用型材拼接结构，连接节点处采用角件加固，整体结构刚性满足长期频繁存取作业的使用要求，不会因为机构反复运行产生的振动出现连接松动问题。
