带凸爪定位法兰盘结构设计

　　这类带凸爪的法兰结构，常出现在需要周向定位+端面紧固的传动连接场景里，比如小型设备的主轴端动力输出对接、工装夹具的快换定位座、轻工输送线的辊筒端连接位，日常做设备改造、非标机构设计时经常会碰到类似的连接需求。从结构上看，主体圆盘端面上均匀分布三个安装通孔，用来穿装螺栓完成轴向压紧固定，中心的通孔是轴类零件的穿装位，孔壁预留的公差带要和对接轴的配合公差匹配，一般选H7/h6的间隙配合就能满足手动拆装的需求，如果是有扭矩传递需求的场景，中心孔内壁还要加工键槽，靠平键来传递旋转扭矩，避免配合面打滑。

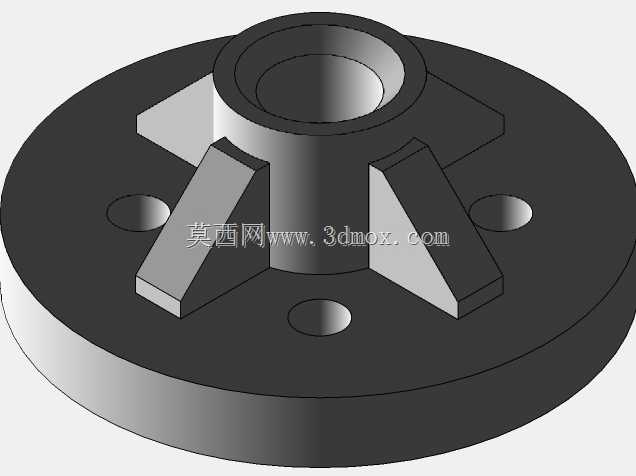

　　端面伸出的三个凸爪是这个零件的核心功能结构，三个凸爪沿中心孔周向120度均匀分布，每个凸爪的侧面都做了直面定位设计，和对接件上的卡槽配合时，既能传递周向扭矩，又能保证每次拆装的重复定位精度，比单纯靠螺栓摩擦力传扭的结构可靠性高很多，不会因为设备启停的冲击载荷出现螺栓松动、对接错位的问题。做结构设计的时候，凸爪的根部特意做了圆角过渡，避免应力集中，因为设备启停瞬间凸爪根部会承受交变的剪切应力，如果直接做直角过渡，反复受载后很容易从根部出现疲劳裂纹，圆角半径一般取凸爪厚度的0.2倍左右，既能保证应力分散，又不会因为圆角过大影响和对接卡槽的配合间隙。

　　从安装边界来看，圆盘的外径要和对接位的沉槽尺寸匹配，安装孔的中心圆直径要严格和对接法兰的孔位一致，设计时要注意安装孔的沉头深度，如果用内六角螺栓固定，沉头深度要能完全容纳螺栓头，避免螺栓头突出端面影响其他零件的装配。凸爪的轴向伸出长度要控制在合理范围，太长会让整体结构的悬伸量变大，旋转时的动平衡精度会受影响，太短则会让对接卡槽的啮合深度不足，大扭矩传递时容易出现凸爪崩断的问题，一般伸出长度取凸爪厚度的1.2-1.5倍就能兼顾啮合强度和结构刚性。

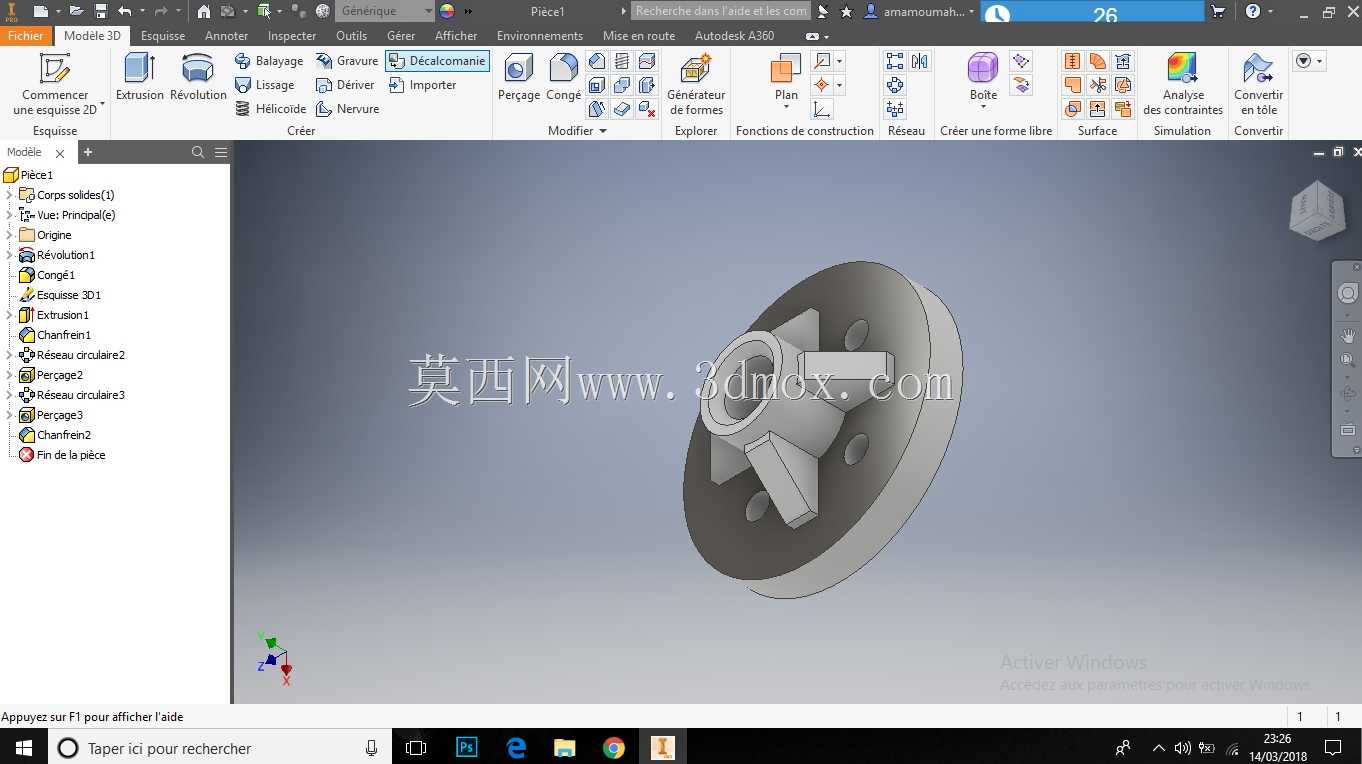

　　实际建模的时候，先绘制圆盘的基础草图，拉伸生成主体盘体，再绘制中心孔和安装孔的轮廓做切除，之后单独绘制单个凸爪的截面轮廓，拉伸到指定高度后，沿中心轴做圆周阵列生成三个均布的凸爪，最后给所有锐边做倒角处理，安装孔的孔口倒角方便螺栓穿装，凸爪的端部倒角方便对接时顺利卡入卡槽，外圆的倒角避免装配时刮伤操作人员或者其他零件的配合面。这类零件一般用45号钢加工就可以满足常规使用需求，如果是用在有腐蚀的工况环境，也可以换成304不锈钢材质，加工完成后做表面发黑处理就能起到基础防锈作用，不需要做额外的表面处理，控制加工成本的同时也能满足使用强度要求。

　　在实际设备调试中，这类结构的拆装效率比传统的法兰键连接高很多，不需要调整键的对位，只要把凸爪对准卡槽推入，拧紧螺栓就能完成装配，日常维护更换易损件的时候能节省不少停机时间，尤其适合需要频繁更换工装、调整工位的非标自动化设备场景。设计时还要注意凸爪的配合面粗糙度要求，定位侧面的粗糙度要控制在Ra1.6以内，保证定位精度的同时减少拆装时的磨损，其他非配合面的粗糙度达到Ra6.3就可以，不需要过高的加工精度，避免不必要的加工成本增加。另外三个凸爪的位置度公差要严格控制，位置度偏差过大会导致对接时卡滞，或者装配后出现偏心，影响旋转部件的动平衡，高速运转的场景下还会产生额外的振动，缩短轴承等配套零件的使用寿命。
