复印机组装加工专用工装设备结构

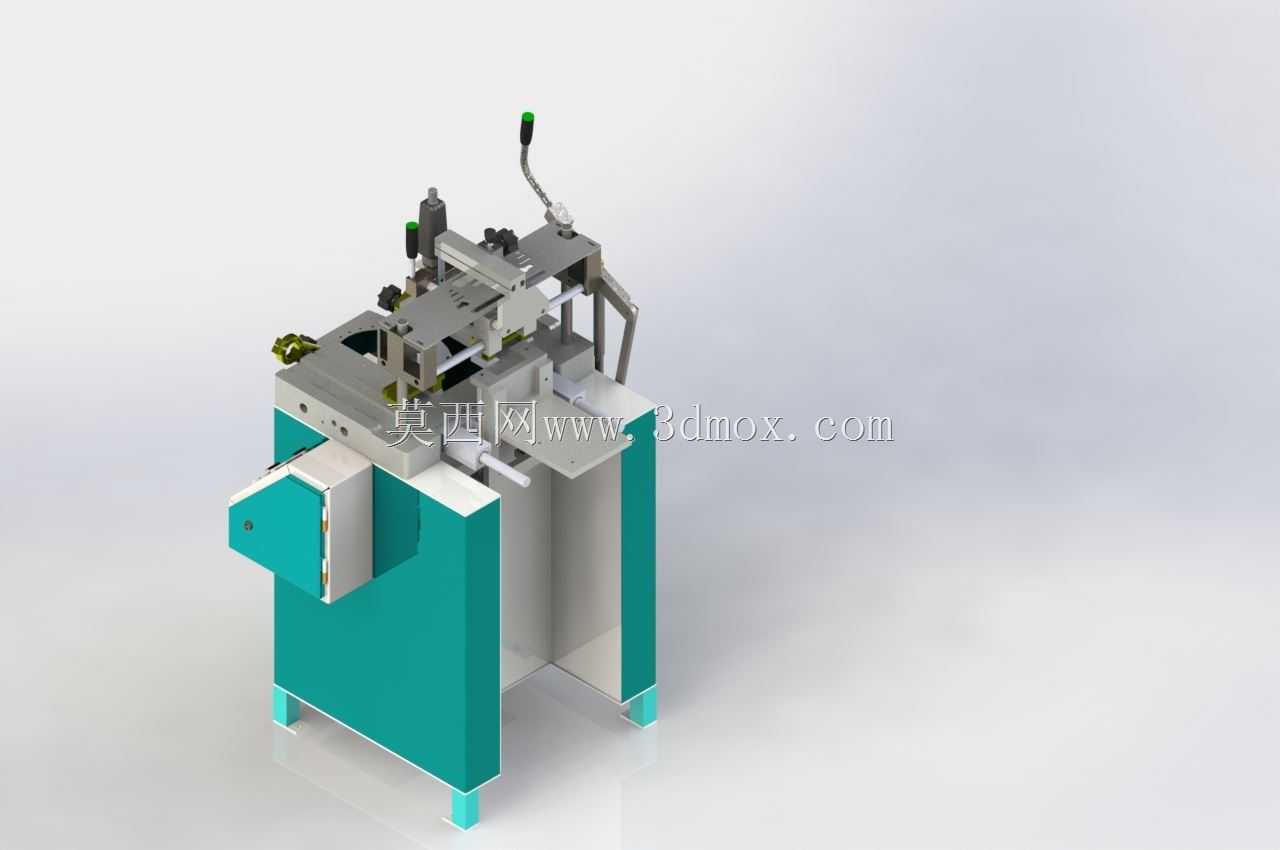

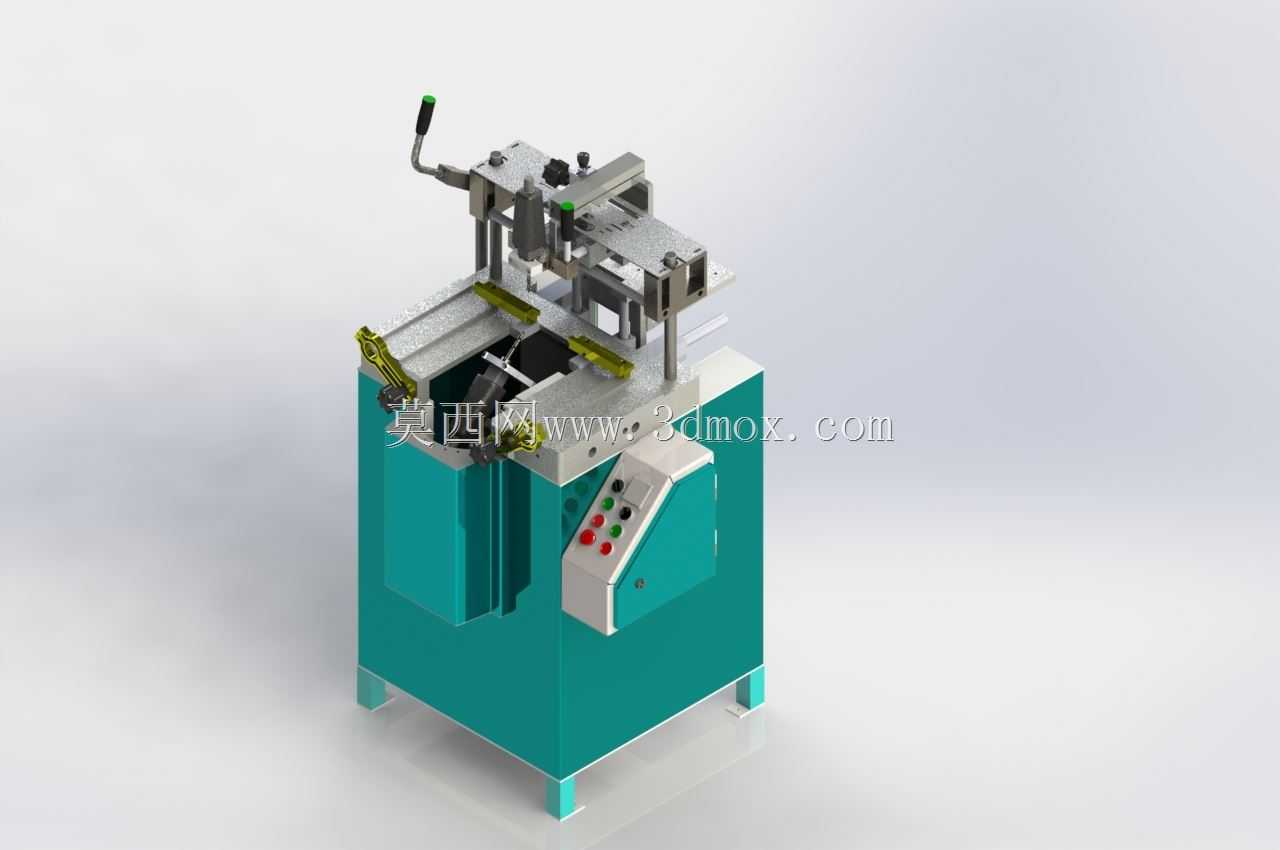

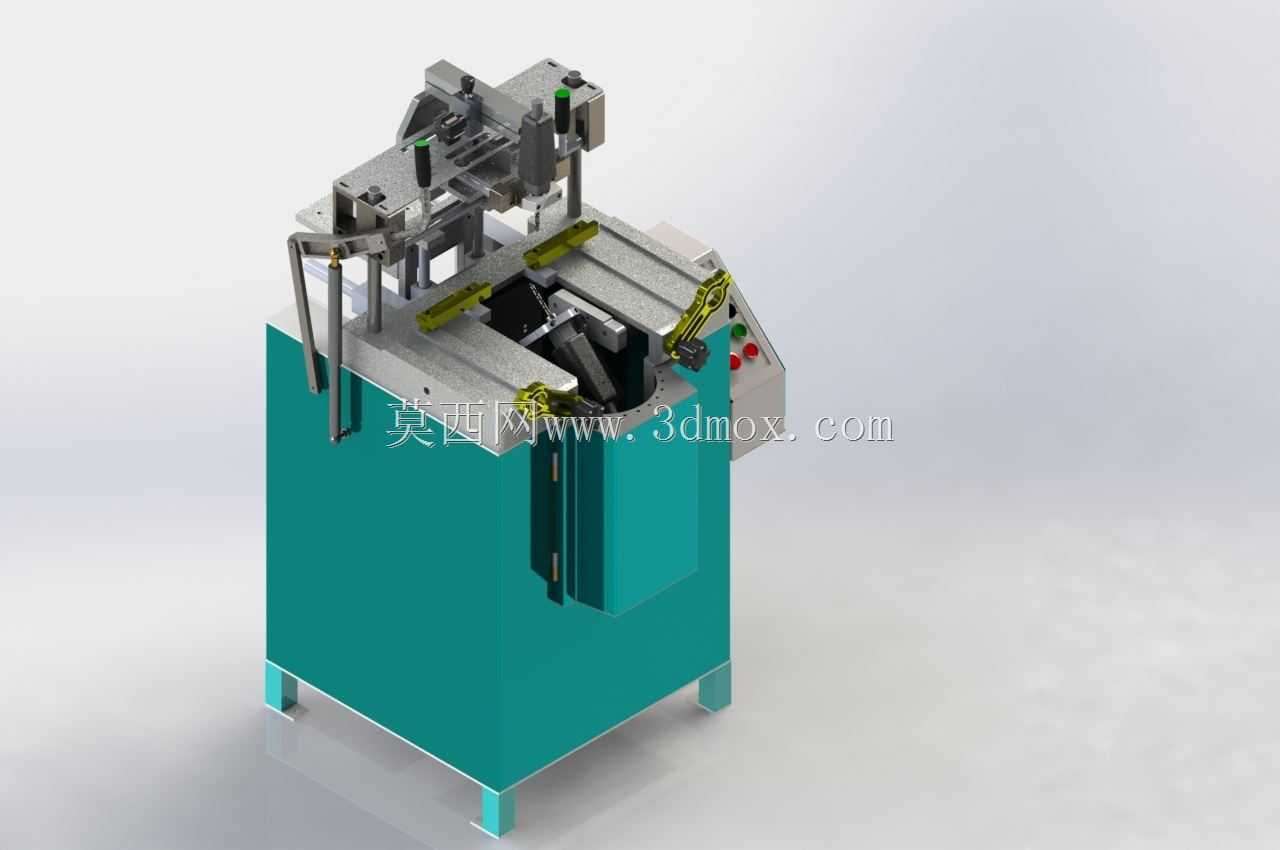

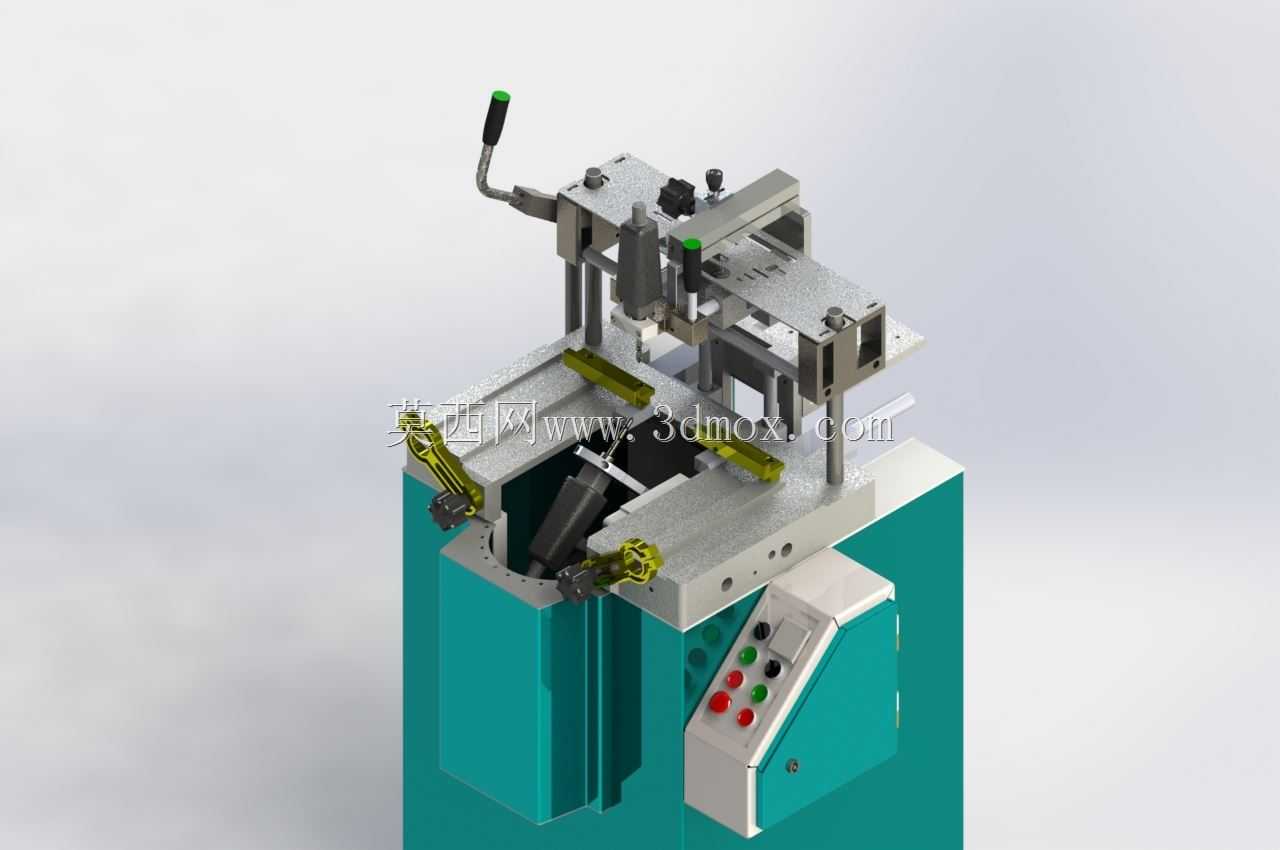

这套工装设备主要面向办公影像设备制造环节的复印机组装工序，针对复印机核心框架、走纸组件、感光单元装配过程中定位精度不足、人工压合力度不均、多工序流转效率低的痛点设计，可直接嵌入复印机整机组装流水线的中段工位，替代传统人工持工装对位、手动压合的作业模式。从结构布局来看，设备采用立式柜式基座作为承载主体，基座下部预留电气元件安装腔，操作面板倾斜布置在基座前侧右方，面板上集成急停、启动、复位按钮及状态指示灯，操作高度适配站立作业的人体工学尺寸，作业人员无需大幅弯腰或抬手即可完成全部操作，单工位作业覆盖半径控制在600mm以内，符合流水线工位的排布边界要求。上部作业平台采用整块铝合金板材加工而成，平面度公差控制在0.05mm/m范围内，平台上根据复印机待装组件的外形轮廓设置了三处仿形定位块，定位块采用硬质阳极氧化处理，表面硬度达到HV400以上，可避免长期摩擦刮伤复印机构件的塑料外壳，定位块的安装位置通过销孔与平台精准配合，重复定位精度可达±0.02mm，能够保证待装的复印机架体放入后无需反复调整即可对准压合工位。压合执行机构设置在平台上方的立式龙门支架上，支架采用铝型材拼接结构，兼顾结构刚性与轻量化调整需求，压合头采用带缓冲的线性导轨导向，配置手动操作手柄与气动驱动双模式控制，小批量试产阶段可通过手柄手动控制压合行程，量产阶段切换为气动自动压合，压合行程设置了硬限位与软限位双重保护，硬限位采用可调整的螺栓挡块，软限位通过磁性开关检测行程位置，避免压合力度过大损坏复印机内部的精密感光元件。设备左侧设置了两组快速夹钳，用于固定复印机走纸路径的导向板组件，夹钳的压头包裹聚氨酯材质，既保证夹持力足够防止组件移位，又不会压伤导向板表面的光滑涂层，夹钳的安装位置可根据不同型号复印机的组件尺寸沿平台上的T型槽调整，适配3-5款同系列不同规格的复印机组装需求。从安装边界来看，设备整体占地尺寸控制在800mm×700mm范围内，高度不超过1400mm，可直接适配现有流水线的工位间距，不需要对原有车间布局做大规模改造，基座底部设置四个可调脚杯，可根据地面平整度调整设备水平，调整范围±20mm，同时预留了脚轮安装位，方便设备转线移动。设备的气路管线全部内置在型材腔体与基座内部，仅在操作侧预留气源接口，外接气源压力要求0.5-0.7MPa，耗气量不超过10L/min，普通车间集中供气管路即可满足使用需求，不需要额外配置增压设备。在实际应用场景中，这套设备可完成复印机感光鼓支架压装、走纸辊组件定位、上盖卡扣压合三道核心工序，相比传统人工作业，单台产品的装配时间可缩短40%左右，同时避免人工压合时力度不均导致的卡扣断裂、组件错位问题，降低组装环节的不良率。设计过程中针对复印机塑料件较多、刚性不足的特点，所有与工件接触的压合面都做了压力分散处理，压合头的接触面积根据不同压合点位的承压能力做了匹配设计，脆弱点位的压合头接触面积更大，单位面积压力控制在塑料件许用应力的60%以内，防止压裂工件。同时设备预留了后续升级自动上下料的接口，龙门支架上的安装孔位可兼容小型线性模组的安装，后续产能提升时可直接加装自动送料机构，不需要重新设计整体机架，兼顾当前小批量生产的实用性与后续扩产的改造空间。
