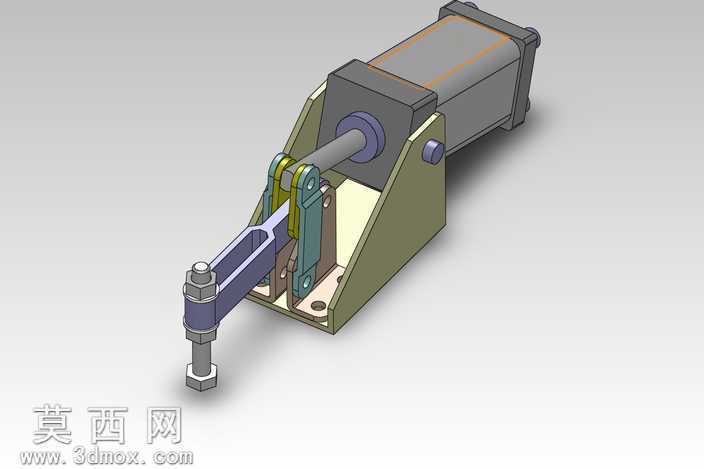

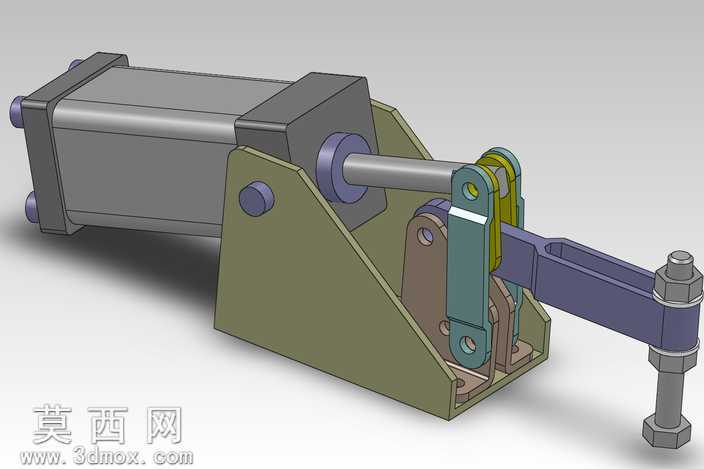

气动杠杆式压紧夹紧机构三维设计

本作品为气动驱动的杠杆式夹紧机构三维模型，建模过程严格遵循机械设计规范，先完成整体方案的参数化草绘布局，确定气缸安装倾角、杠杆传动比、压头行程等核心参数后，逐一对各个零部件进行实体建模。首先构建标准气缸的简化实体模型，保留缸筒、端盖、活塞杆的关键装配尺寸与外形特征，省略气缸内部非必要的密封件细节以优化模型运行效率；随后设计L型安装支座，支座采用带加强筋的折弯式结构，预留气缸铰接孔、底座安装孔位，建模时对安装孔做沉头处理，匹配标准内六角螺栓的装配尺寸。传动部分采用多连杆杠杆结构，依次建模主动摆臂、联动夹板、压臂连接块，各铰接位置预留销轴安装孔，对连杆的受力接触面做圆角过渡处理，避免应力集中问题。压头组件采用可调式螺栓压头结构，建模时保留六角锁紧螺母、压头螺杆的完整螺纹特征，可实现压紧高度的灵活调节。材质渲染阶段，为气缸缸筒赋予银灰色金属哑光材质，模拟铝合金阳极氧化的表面质感；安装支座赋予军绿色金属漆材质，还原工装夹具常用的喷涂表面效果；连杆铰接部件赋予蓝灰色钢件材质，销轴、螺栓等标准件赋予亮银色镀锌金属质感，压头螺杆做发黑处理的深灰色金属材质，不同部件的材质区分清晰，可直观分辨各组件的功能属性。结构设计上采用了铰链杠杆增力结构，气缸活塞杆伸出时通过摆臂带动压臂完成下压夹紧动作，利用连杆的死点位置实现夹紧后的自锁，避免气源压力波动导致夹紧松脱，整体结构紧凑，安装支座可直接通过螺栓固定在工装台面，适配多种自动化生产线上的工件压紧工位，建模过程中所有配合面均预留合理的装配公差，铰接位置保留转动间隙，确保机构运动无卡滞，可直接用于运动仿真演示与工装方案的评审验证。
