KSTM-08立式带座滑动轴承座三维建模

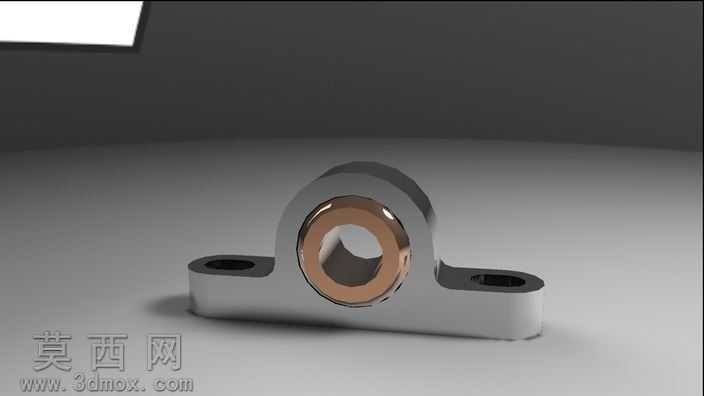

本模型为KSTM-08枕座滑动轴承组件，建模过程以参数化特征构建为核心思路，首先绘制底座安装翼的二维轮廓，通过拉伸特征生成带两个长圆形安装孔的底座基体，安装孔采用切除拉伸实现，长圆结构可适配安装位置的微调需求，满足现场装配的公差补偿要求。主体轴承容纳腔采用旋转凸台特征生成，建模时严格匹配8毫米内径的衬套安装尺寸，腔体内壁预留衬套压装的配合公差，保证铜质衬套装配后的同轴度。衬套部分单独建模，采用黄铜材质参数设置，渲染时赋予金属黄铜材质，调整粗糙度参数模拟耐磨铜套的哑光金属质感，与底座的深灰铸铁材质形成明确的视觉区分，清晰展现组件的装配层次。结构设计上，底座与轴承腔采用圆弧过渡连接，建模时通过圆角特征处理连接部位的应力集中区域，还原实际铸件的工艺圆角结构，避免直角结构带来的应力断裂风险。整体建模过程遵循机械设计的工艺合理性，所有安装孔位、配合尺寸均参考igubal 8毫米座架的标准参数，保证模型可直接用于装配验证、工况模拟等工程场景。渲染阶段采用环境光加定向补光的布光方案，突出底座的哑光铸铁质感与铜衬套的金属光泽，通过光影层次清晰展现轴承座的轮廓结构、安装孔位形态以及衬套与基座的装配关系，模型无多余冗余特征，所有结构均对应实际零件的功能需求，可导出为多种通用格式用于不同三维软件的后续设计工作。
