内燃机用空心筒状活塞结构三维建模

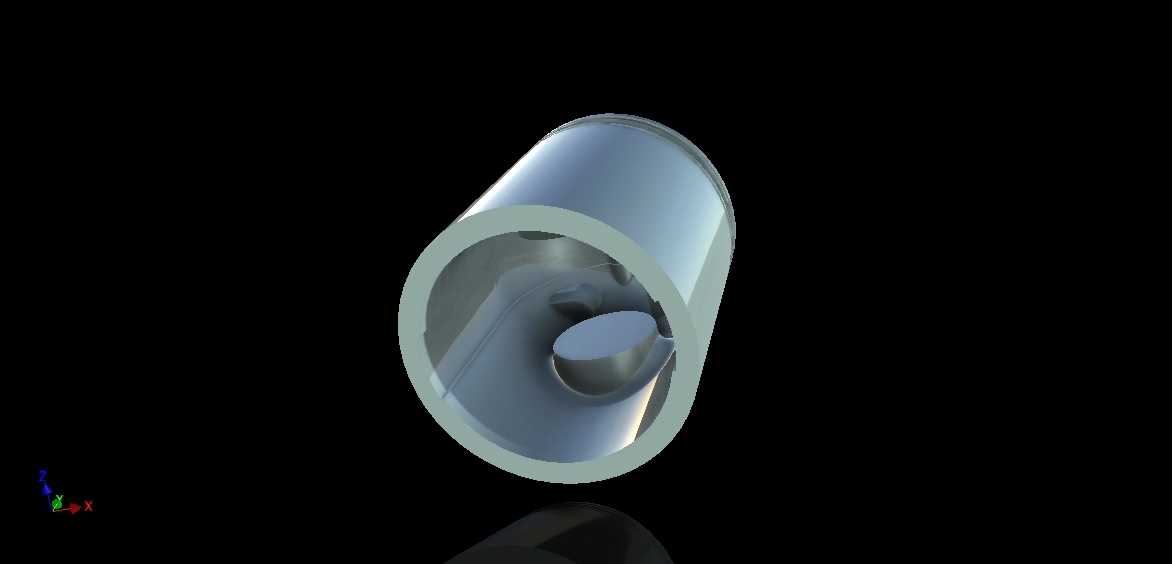

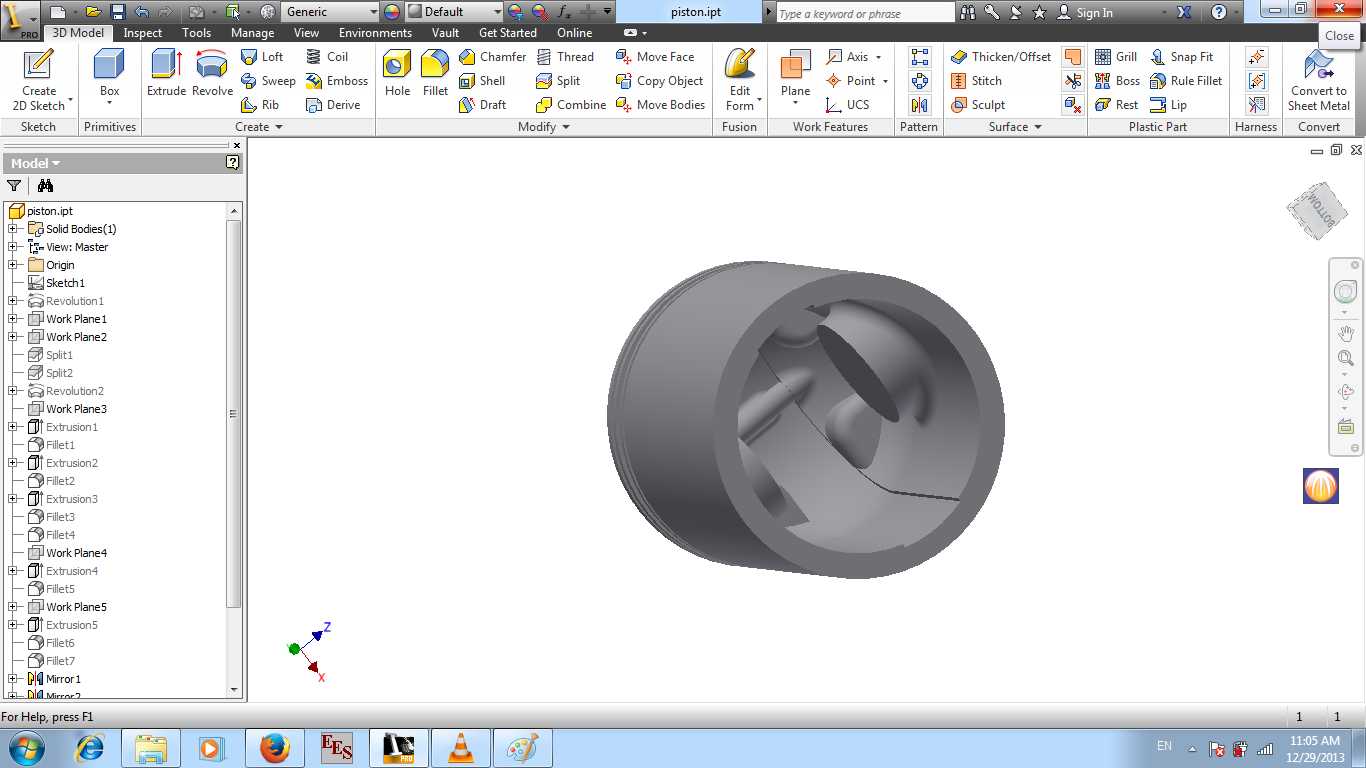

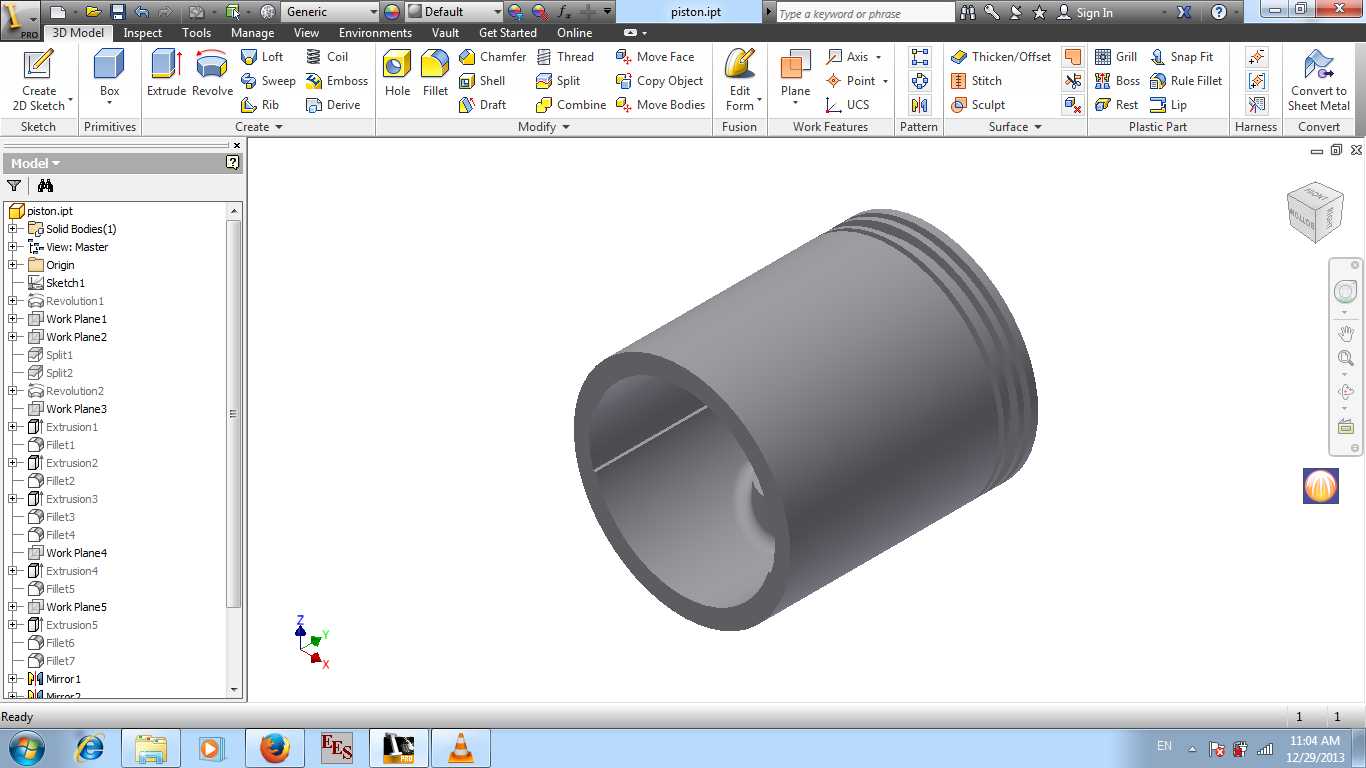

活塞作为内燃机往复运动的核心承载部件，直接决定动力输出的稳定性与整机使用寿命，其结构设计需要同时兼顾燃烧承压、热量传导、往复惯性控制、密封配合等多重工程需求。本次建模的活塞采用空心筒状结构，整体为回转类构型，内腔设置有导流式筋条结构，可在保证结构强度的前提下有效降低整体重量，减小高速往复运动过程中的惯性载荷，适配中小排量内燃机高转速工况的运行需求。从实际应用场景来看，这类活塞多用于通用小型汽油机、单缸柴油机以及部分小型动力设备的动力单元，工作过程中需要承受燃烧室内瞬时爆发的高温高压燃气冲击，同时沿缸筒内壁做高频往复直线运动，将燃气燃烧产生的压力通过活塞销传递给连杆机构，最终转化为曲轴的旋转扭矩输出。设计过程中首先需要匹配对应缸径的安装边界，外圆柱面的圆度、圆柱度公差需要控制在微米级，保证与缸套配合的间隙处于合理区间，既避免间隙过大导致燃气窜漏、机油上窜，也防止间隙过小造成热态下活塞膨胀卡滞。内腔的筋条布局并非随意设置，而是结合活塞工作过程中的热负荷分布做的针对性强化，活塞顶部直接接触高温燃气，热量需要通过活塞环、活塞裙部分别传递到缸套与曲轴箱机油中，筋条结构可以在不增加过多壁厚的前提下提升顶部的结构刚度，避免高压下顶部出现形变塌陷，同时引导内腔机油的流动路径，强化活塞内部的冷却效果，降低热疲劳失效的概率。活塞裙部的型线设计需要考虑热态变形量，常温下的非正圆结构在工作温度达到平衡后会趋近正圆，保证往复运动过程中与缸壁的贴合均匀，减少偏磨、敲缸等异常工况的出现。建模过程中对活塞销座的位置做了同轴度约束，保证活塞销安装后与活塞轴线垂直，避免连杆摆动过程中出现附加侧向力，加剧裙部的偏磨损耗。外圆柱面上预留的环槽结构用于安装气环与油环，气环负责密封燃烧室的高压燃气，油环负责刮除缸壁上多余的机油，环槽的宽度、深度尺寸需要与标准活塞环的规格匹配，槽侧的平面度直接影响环的密封效果，建模时对环槽的边角做了微小的倒角处理，避免安装活塞环时出现锐边切损密封面的问题。这类空心结构活塞相比同尺寸实心活塞重量可降低30%左右，能有效减小曲轴连杆机构的往复惯性力，降低整机运行过程中的振动与噪声，对于提升小型动力设备的运行平顺性有明显作用。在实际选型匹配时，除了缸径尺寸的匹配，还需要核对活塞的压缩高度，即活塞销孔中心到活塞顶面的距离，这个尺寸直接影响内燃机的实际压缩比，尺寸偏差过大会导致压缩比偏离设计值，出现动力不足或者爆震等异常工况。
