双轴零件对准锁紧固定机构结构设计

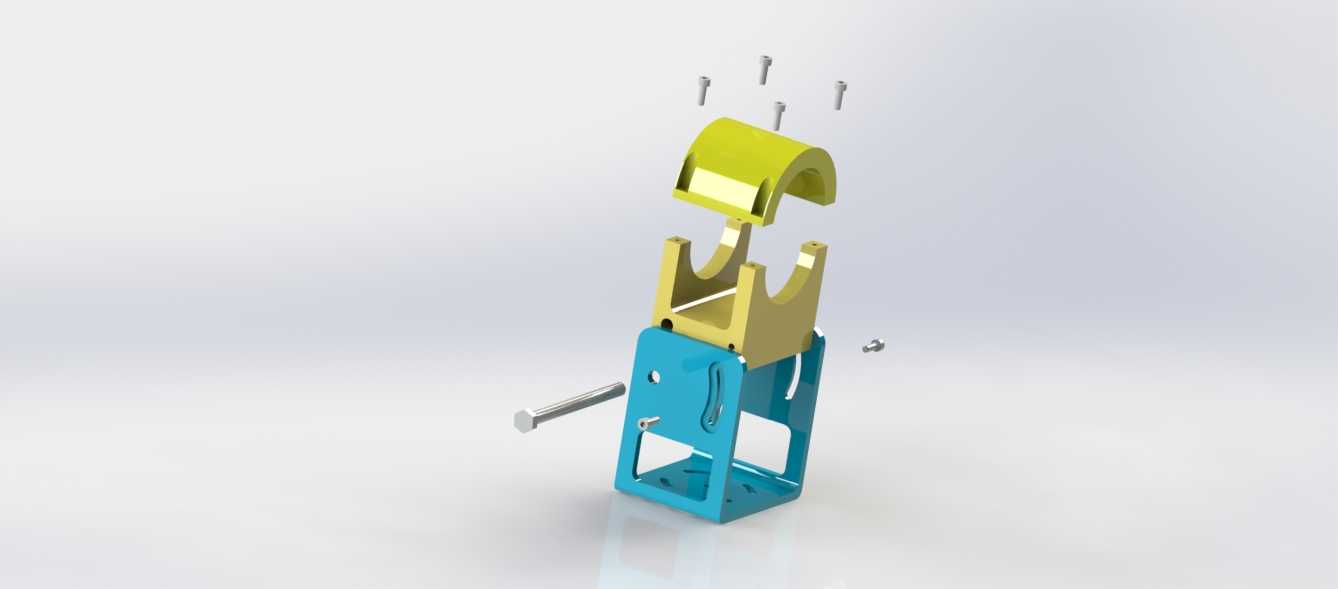

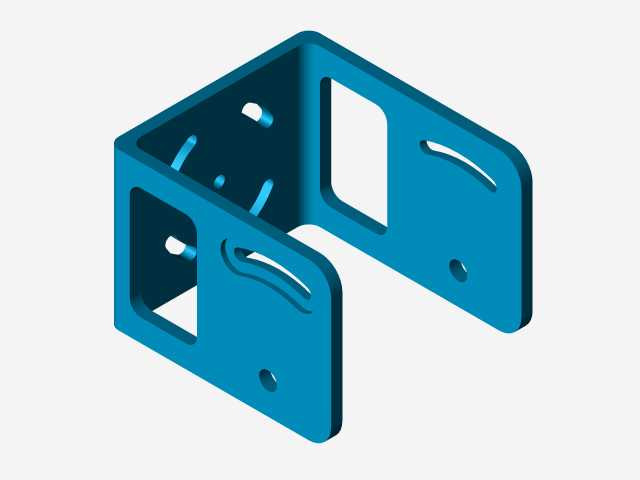

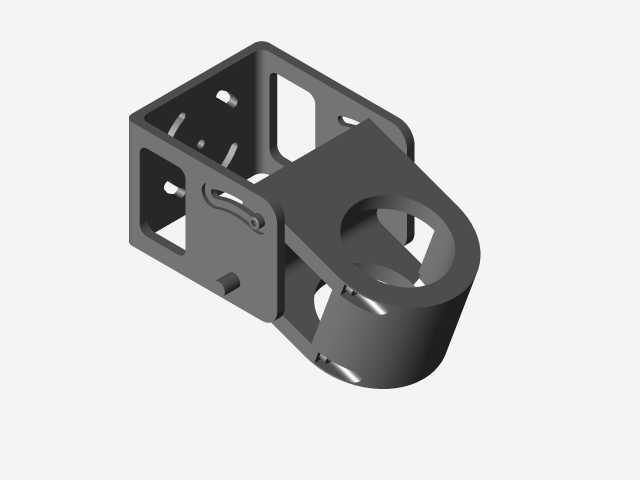

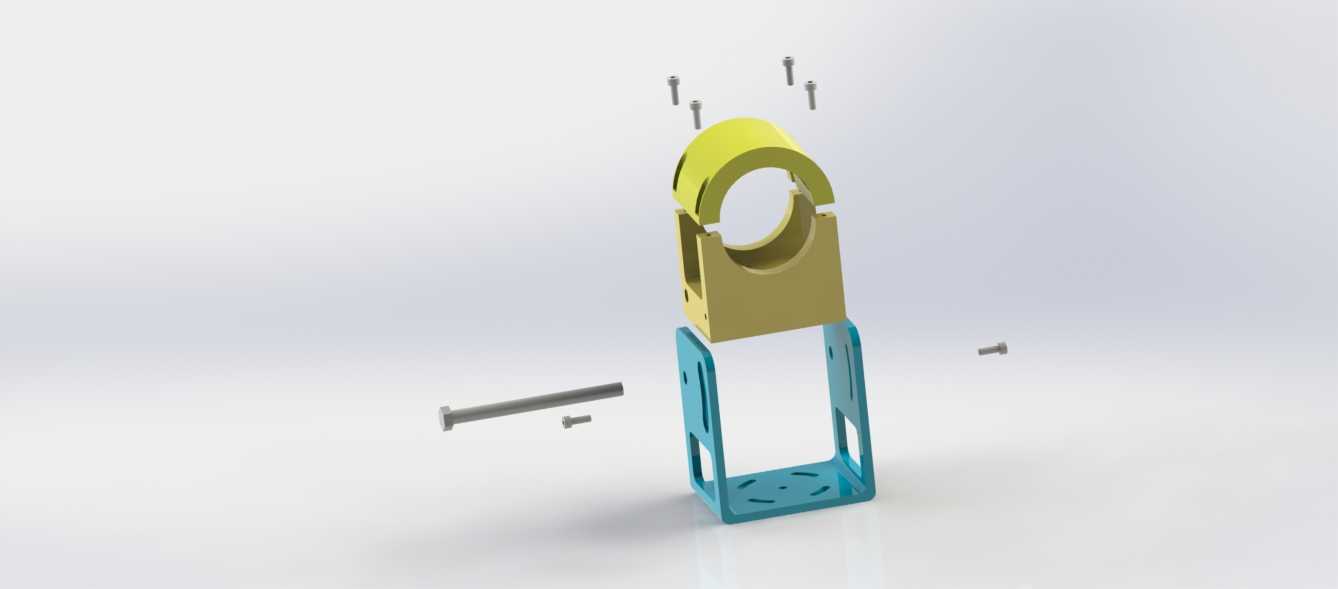

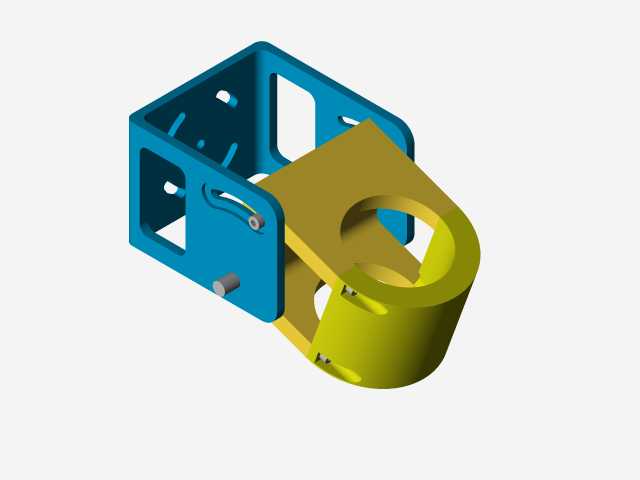

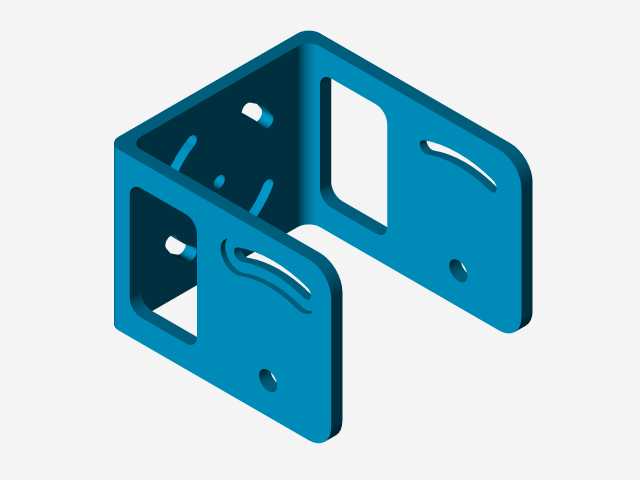

这套对准锁紧结构主要面向小尺寸异形零件的装配定位场景，常见于小型机电产品组装工位、精密零部件检测工装的定位环节，用来解决异形零件在上下合盖装配过程中双轴孔位不对中、装夹偏移的问题，避免装配时因为定位偏差导致的零件卡滞、配合面磨损或者装配后同轴度超差的情况。从结构组成来看，整套机构分为底部支撑座、中部定位托架、上部压合盖三个核心部分，底部蓝色支撑座作为整个机构的安装基准，底部预留了四个沉头安装孔，可以直接通过螺栓固定在工装台板或者设备安装面上，支撑座侧面开有横向销轴安装孔，穿入的操纵销轴可以带动内部的锁紧拨片动作，实现托架的位置锁定与释放。中部的黄色托架是承载待定位零件的核心部件，托架上开有两个对称的U型定位槽，槽口做了导入倒角设计，待装配零件的两个轴端可以顺着倒角滑入槽底定位面，不需要额外的视觉对位就能快速卡入到位，托架和底部支撑座之间预留了0.2mm的滑动间隙，既保证托架可以小范围浮动自适应零件的位置偏差，又不会因为间隙过大导致定位精度丢失。上部的黄色压合盖和托架的轮廓完全匹配，压合盖内侧做了和零件上部轮廓贴合的仿形压面，压合时四个定位销先插入托架对应的销孔完成导向，再将零件牢牢压在托架和压盖之间，保证零件在后续装配或者检测过程中不会出现窜动。设计过程中优先考虑了操作的便捷性，整个锁紧动作只需要扳动侧面的操纵销轴就能完成，不需要额外的工具辅助，单手即可完成零件的装夹与拆卸，适合高频次的装配作业场景。安装边界方面，整套机构收拢状态下的总高度控制在120mm以内，底座安装面的长宽尺寸为60mm*45mm，不会占用过多的工装台板空间，相邻安装的两套机构最小间距可以控制在80mm，适合多工位并排布置的流水线工装使用。结构上所有的活动配合面都做了圆角过渡，没有尖锐的棱角，避免操作过程中划伤操作人员或者零件表面，拨片锁紧结构采用了过死点锁紧设计，即使受到装配过程中的振动影响也不会出现意外松脱的情况，定位重复精度可以控制在0.05mm以内，能够满足大部分小型机电零件的装配定位精度要求。在实际使用过程中，这套机构可以根据待定位零件的外形尺寸，更换对应仿形轮廓的托架和压合盖，底座和操纵部分可以通用，大幅降低了多品种小批量生产场景下的工装制作成本，不需要为每一款零件重新制作整套定位工装，只需要更换接触零件的部分模块即可快速切换生产型号。
