液压系统用长条形柱塞传动连杆结构

项目分类:机械图纸 发布时间:2021-11-04 ID:361059
  • 液压系统用长条形柱塞传动连杆结构

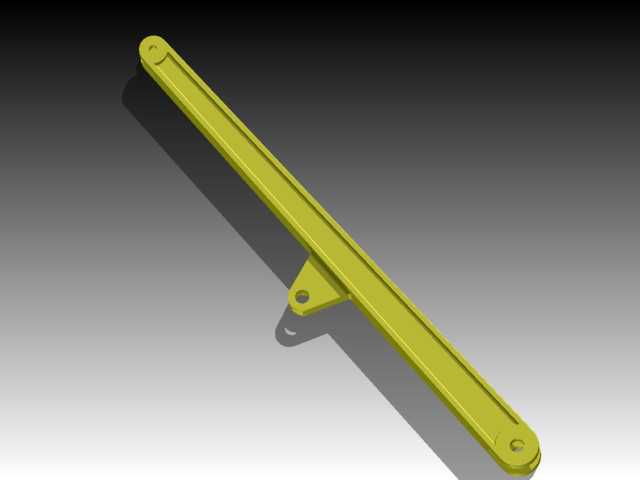

该构件主要应用于中低压开式液压回路的手动操纵单元中,常见于小型工程机械的手动液压调节工位、便携式液压压接设备、小型液压举升装置的操作端,作为液压柱塞的手动施力传动件,承担将人手的扳动作用力传递到柱塞阀芯、驱动柱塞完成往复吸排油动作的核心传动功能。从结构设计来看,整体采用长条形等截面杆身布局,杆身沿长度方向设置有贯通的加强筋结构,在不额外增加整体壁厚的前提下大幅提升杆身的抗弯曲刚度,避免大扳动力下杆身出现塑性形变,保证力传递的线性度。杆身两端分别设置有同轴的铰接孔位,一端用于连接设备基座的固定铰接支点,另一端连接柱塞阀芯的驱动端,两个铰接孔的中心距经过精确核算,匹配对应柱塞的额定行程,确保扳动角度范围内柱塞可以走完完整的吸油、压油行程,不会出现行程不足导致的泵油效率下降,或是超行程顶死损伤阀芯密封件的问题。杆身中部侧向伸出的带孔凸耳,是手动操作握柄或者助力杆的安装位,凸耳的安装孔轴线与杆身两端铰接孔的轴线保持平行,保证施力方向与杆身转动平面完全重合,避免传动过程中产生附加的侧向力矩,降低铰接位的磨损速率。在安装边界上,该构件转动过程中杆身的最大外廓扫掠半径需要在设计时提前预留足够的安装空间,避免转动时与设备的壳体、相邻液压管路或者其他阀组部件发生运动干涉,铰接孔的配合公差选用间隙配合,保证转动顺畅的同时不会出现过大的旷量,减少操作过程中的空行程。设计过程中针对杆身的受力工况做了针对性的应力校核,在额定最大扳动力作用下,杆身的最大应力集中位置出现在中部凸耳与杆身的连接过渡处,因此该位置采用了圆角过渡结构,避免应力集中导致的疲劳断裂,同时铰接孔的孔位边缘做了倒角处理,既方便安装时销轴的导入,也能减少销轴与孔口的硬接触磨损,延长构件的整体使用寿命。该构件的表面做了氧化防锈处理,适配液压设备常见的油污、潮湿工作环境,避免长期使用后出现锈蚀卡滞的问题,保证操作手感的一致性。
