带键槽长轴类机械传动零件结构

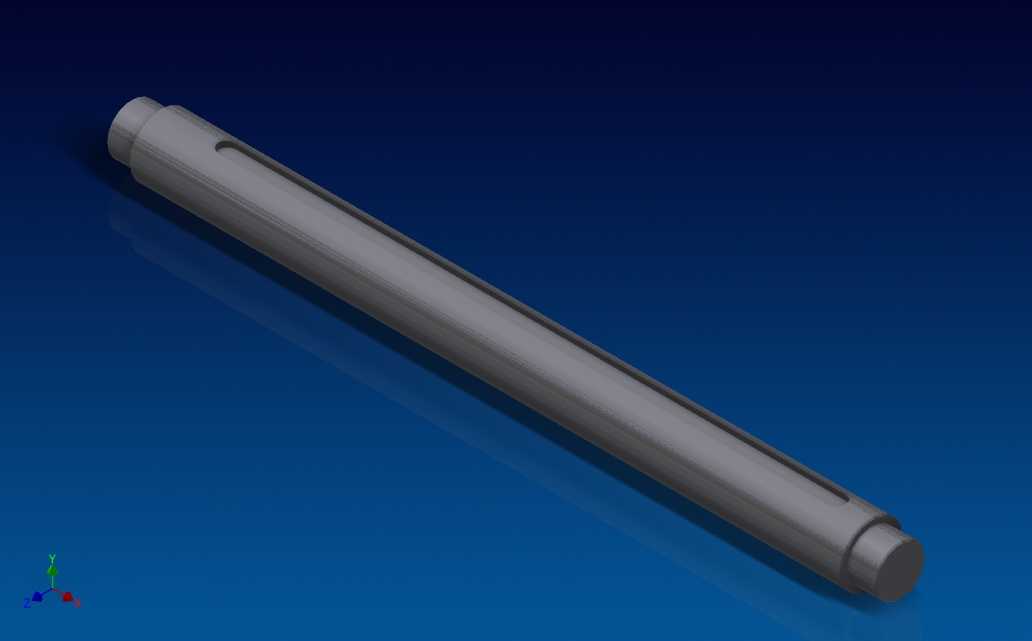

　　这类带通长键槽的长轴零件，在常规机械传动场景中应用十分广泛，多数作为动力传递的核心承载构件，常见于各类输送设备、小型机床进给机构、轻工机械的传动链路中，承担扭矩传递、回转支撑的核心作用。从结构设计来看，轴身整体采用等直径圆柱主体设计，两端预留出轴颈安装位，可直接适配标准深沟球轴承的内圈配合，配合公差选取基孔制过渡配合区间，既保证装配时的同轴度精度，又能避免长期回转过程中出现内圈跑圈的问题。轴身单侧开设的通长键槽，主要用于安装平键，实现轴与轴上安装的齿轮、带轮、链轮等传动件的周向固定，传递工作过程中的扭矩载荷，键槽的宽度、深度公差严格遵循平键连接的标准规范，槽侧的表面粗糙度要求高于轴身其余表面，保证平键装配后侧面接触均匀，

　　避免受载时出现应力集中导致键槽崩裂。设计过程中，轴的两端做了小尺寸倒角处理，既方便装配时轴承、传动件的导入，也能去除加工过程中产生的锐边毛刺，避免装配时划伤操作人员或配合零件表面。轴身的长度尺寸根据实际安装的跨距确定，两端轴颈的长度匹配所选轴承的宽度，同时预留出轴承端盖、密封件的安装空间，安装时需要保证两支撑轴颈的同轴度误差控制在合理范围内，避免轴回转时出现挠曲变形、轴承偏载磨损的问题。这类轴的选材通常选取45号优质碳素结构钢，经过调质处理获得适中的综合力学性能，既保证足够的强度承受传动扭矩，又具备合适的韧性应对短时过载冲击，轴身表面做发黑处理即可满足常规工况下的防锈需求，若应用在潮湿、腐蚀工况则可更换为不锈钢材质或做镀锌表面处理。

　　实际选型应用时，需要核算轴的扭转强度、临界转速，匹配传动链路的额定扭矩、最高回转转速要求，键槽的位置需要对应轴上传动件的轮毂键槽位置，装配时平键需要同时嵌入轴槽和轮毂槽，保证侧面无间隙，顶部保留合理间隙避免装配卡滞。这类轴的加工通常采用圆钢下料后车削外圆，再通过铣削加工键槽，最后经过磨削加工保证轴颈的尺寸精度和表面粗糙度，加工过程中需要重点控制键槽相对于轴中心线的对称度误差，避免装配后平键偏载影响传动稳定性。
