双辊式辊压支撑传动组件结构设计

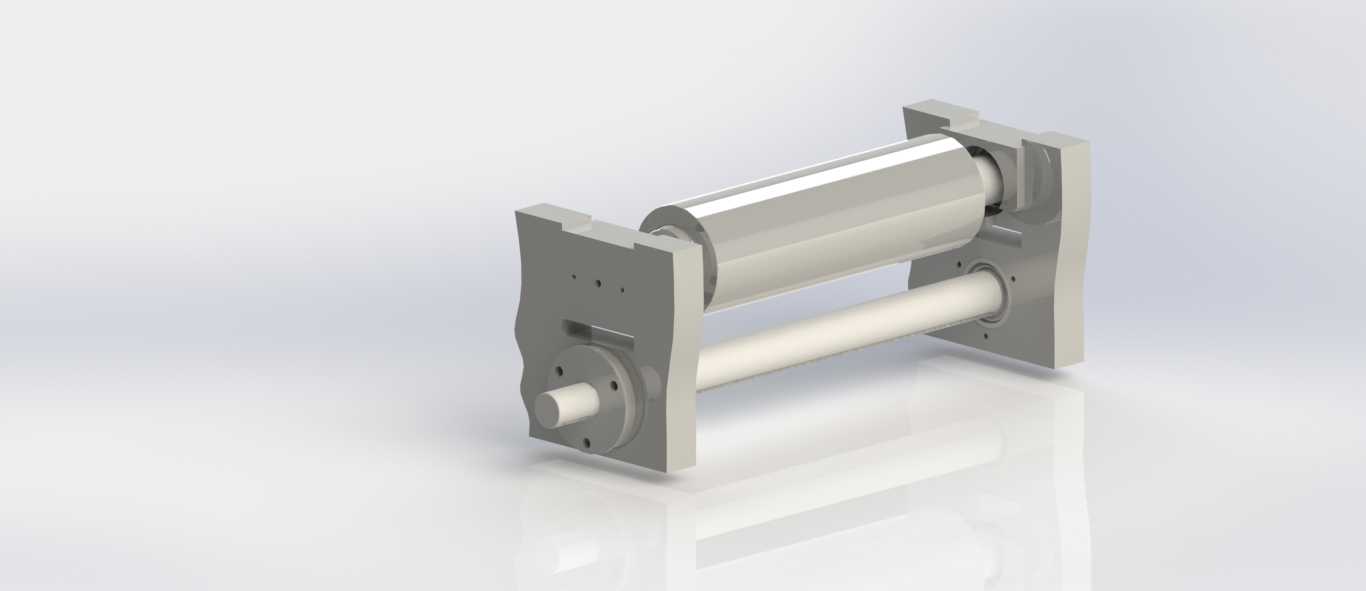

这套双辊式支撑传动结构，常被应用在薄膜收卷、薄带材输送、轻型物料压合的产线工位中，作为承托并传递动力的核心执行部件，区别于单辊悬臂结构，双侧立式支座的对称布局能大幅降低辊轴运行时的径向跳动量，尤其适配幅宽在300-500mm区间的薄型物料输送场景，避免因辊体挠度变形导致的物料跑偏、褶皱问题。从结构设计逻辑来看，两个平行布置的辊体承担不同功能，直径较大的主辊为动力输入辊，表面做精磨处理保证圆柱度误差控制在0.02mm以内，运行时与物料接触面的线速度匹配产线输送速率，下方直径较小的副辊为张紧承托辊，可通过支座上的腰型安装孔调整中心距，适配不同厚度物料的压合间隙需求，同时抵消主辊长期运行产生的装配间隙。两侧的立式安装支座采用一体化铣削成型，支座底部与侧部分别预留了螺栓固定孔位，安装时可根据产线机架的布局选择底面固定或侧面固定两种方式，支座与辊体的配合位置预装了深沟球轴承，能同时承受径向载荷与少量轴向窜动，轴承位外侧设计了密封端盖，可阻挡生产环境中的粉尘、纤维碎屑进入轴承滚道，延长部件维护周期。在安装边界上，整套组件的总宽度由支座外侧端面决定，安装时需预留至少15mm的侧边操作空间用于张紧间隙调整，辊体的有效工作幅宽小于两支座内侧间距20mm，避免物料边缘与支座产生剐蹭，主辊的轴伸端预留了键槽结构，可直接与联轴器、同步带轮连接传递扭矩，不需要额外加装转接法兰。设计时特意将两个辊体的中心连线与竖直方向呈15度夹角，既可以保证物料与主辊的包角足够传递摩擦力，又能让副辊的张紧力始终指向主辊中心，避免运行时出现辊轴受力偏载的情况，支座上的所有安装孔位都做了沉头处理，螺栓锁紧后不会突出支座表面，不会对周边的走线、护板安装产生干涉。
