圆弧适配型外侧支撑连接结构件

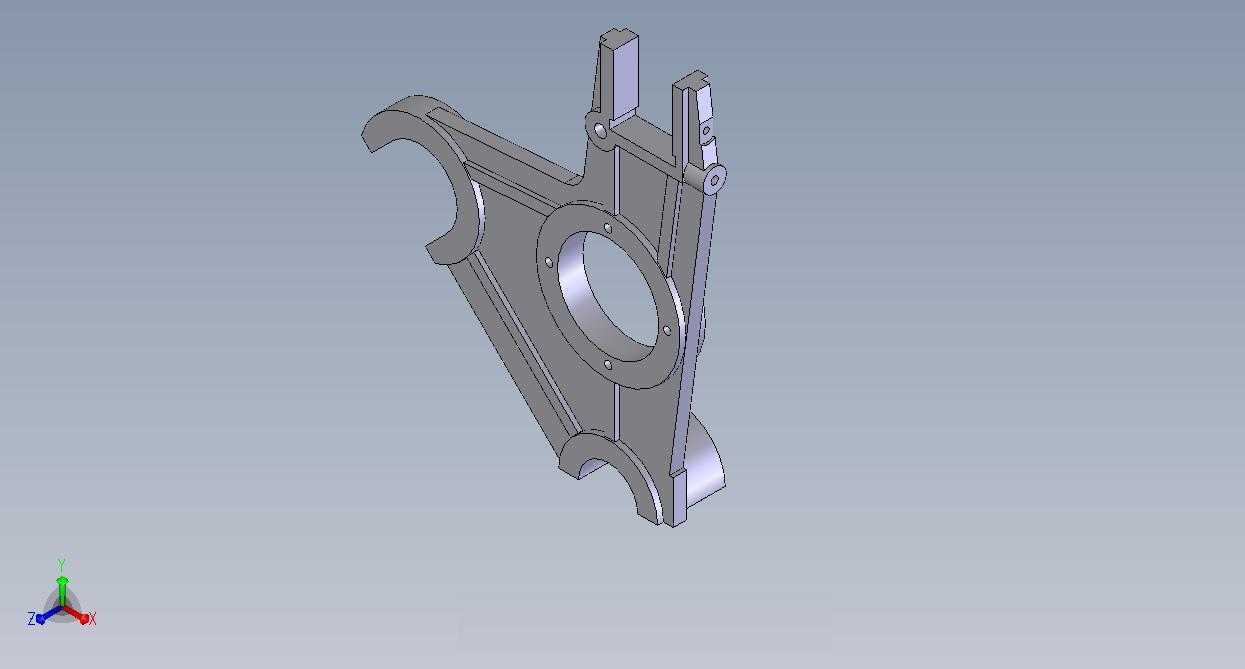

　　该支撑构件多用于传动系统周边的辅助承重场景，常见于大尺寸回转设备的侧向限位与支撑工位，适配直径425规格的回转类部件外侧安装，可在设备运行过程中承担径向载荷，同时为相邻的传动附件提供安装基准面。从结构设计来看，构件主体采用三角式承力布局，三个端点分别设置圆弧卡口，可直接卡接在对应直径的圆柱构件外壁，无需额外加工复杂的安装抱箍结构，中部设置带安装孔的环形基准座，孔位沿圆周均匀分布，可通过紧固件与中心回转部件的端面法兰实现刚性连接，上部延伸出的双叉式安装耳，预留了销轴安装孔位，可连接拉杆类构件实现侧向拉力传导。设计过程中优先考虑了受力路径的优化，所有承力筋板均沿载荷传导方向布置，避免出现应力集中的直角过渡区域，

　　圆弧卡口的内径尺寸与适配的回转部件外径保持严格的公差配合，安装后可保证与被支撑件的同轴度偏差控制在合理范围内，不会出现运行过程中的卡滞或偏磨问题。安装边界方面，构件整体沿径向的延伸尺寸适配425R的回转半径要求，不会与周边的护罩、传动轮等部件产生运动干涉，双叉耳的开口宽度与销轴直径匹配通用的连接销规格，中部环形座的安装孔位间距符合常规法兰连接的尺寸规范，可直接替换同规格的老旧支撑构件，无需对原有设备的安装位进行二次加工。实际使用中，该构件可同时承担径向支撑、轴向限位、附件连接三类功能，减少了设备上零散支撑件的数量，降低了装配环节的对位难度，构件的壁厚设计兼顾了承重强度与轻量化要求，在满足额定载荷下形变量要求的前提下，尽可能去除了非承力区域的多余材料，避免不必要的重量增加影响设备的动平衡表现。
