机械设备侧支撑连接结构件

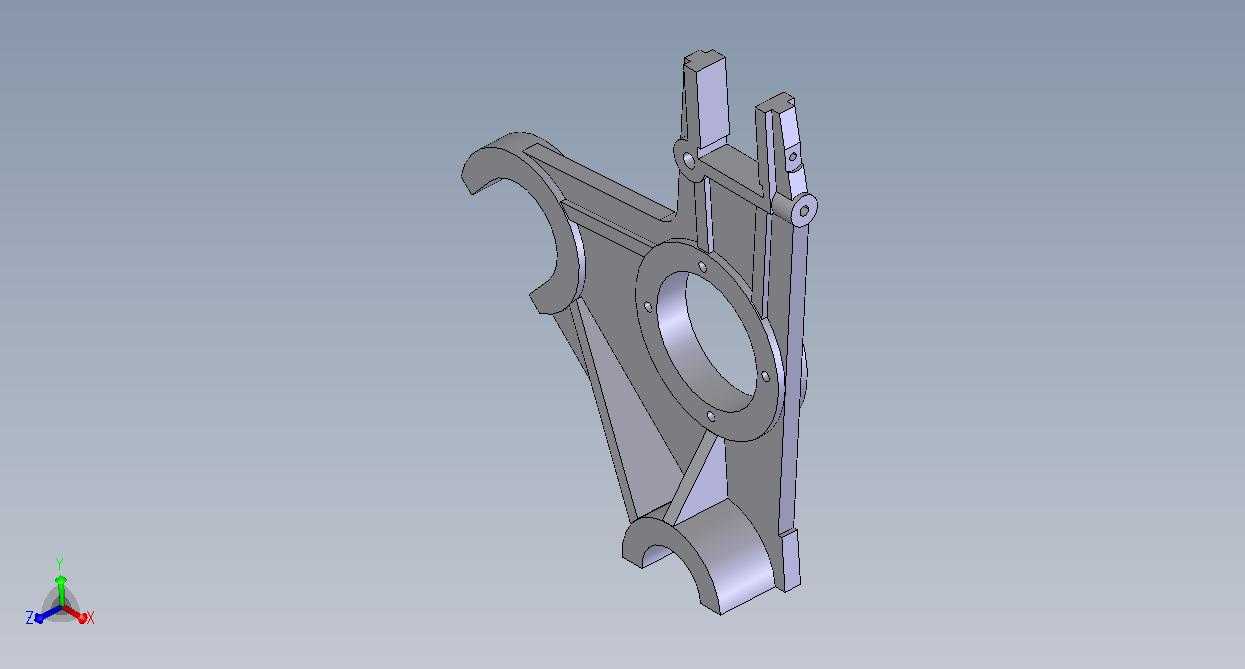

　　该侧支撑构件多用于重载机械设备的侧向承重连接场景，常见于工程设备机架、传动系统侧部固定位、大型工装的侧向限位结构中，核心作用是承担设备运行过程中产生的侧向载荷，抵消设备启停、工况波动带来的侧向扭力，避免主承载结构出现侧向形变，保障整套设备运行时的结构稳定性。从结构设计来看，构件主体采用一体化折弯加焊接加强筋的结构形式，上部设置两组带同轴安装孔的耳板结构，可通过销轴与设备上部的活动摆臂或者固定机架实现铰接，预留的铰接孔位公差按照IT7级精度设计，既保证销轴装配后的转动灵活性，又能控制铰接间隙避免运行过程中出现异响与冲击磨损。中部设置大直径带安装孔的环形法兰面，环形法兰的端面加工有定位止口，

　　可与配套的回转支撑座或者轴套类零件实现精准定位，法兰周向均匀分布的螺栓孔可通过高强度螺栓实现与相邻构件的刚性连接，保障连接部位的抗剪切能力。下部设置半圆弧抱箍结构，可卡接在设备的圆形主梁或者导向轴上，抱箍内侧预留有防滑纹加工余量，装配后可增大与主梁的接触摩擦力，避免支撑件受载后出现沿轴向的滑移。构件侧面焊接的三角形加强筋连接了上部耳板、中部法兰与下部抱箍三个核心受力部位，筋板厚度根据侧向载荷计算值选取，可在不额外增加过多构件重量的前提下，大幅提升整体结构的抗扭、抗弯截面模量，避免应力集中部位出现断裂失效。在安装边界设计上，构件所有安装孔位的中心距都严格匹配对应设备的安装基准，上部耳板的铰接孔中心与中部法兰中心、

　　下部抱箍的圆弧中心保持在同一安装基准平面内，装配时无需额外调整即可实现与相邻部件的精准对位，减少现场装配的修配工作量。构件的外形轮廓在设计时做了多处圆角过渡处理，所有锐边都预留了倒角加工余量，既避免装配过程中划伤操作人员，也能减少应力集中点，提升构件的疲劳使用寿命。在实际工况应用中，这类侧支撑件可适配多类需要侧向承重限位的设备结构，比如输送设备的侧部导向支撑、工程机械的机架侧部加强、大型机床的辅助支撑结构，不同应用场景下可根据实际载荷大小调整板材厚度与加强筋的布置形式，核心的铰接、法兰连接、抱箍固定的组合结构形式可通用，能大幅降低同类型支撑构件的重复设计工作量。建模过程中所有特征都采用参数化驱动，调整安装孔位尺寸、构件整体长度、法兰直径等参数时，关联的加强筋、圆角过渡特征可同步更新，方便后续根据不同设备的安装需求做快速改型，适配不同的安装空间与载荷要求。
